Κεραμικά γεμάτα στρώματα PTFE υψηλής συχνότητας RF PCB Board 2 στρώματα RO3003G2

προϊόντα

Ελεγχόμενο σύνθετη αντίσταση PCB

PCB πυρήνων μετάλλων

Επικοινωνήστε μαζί μας

Ms. Ivy Deng

sales10@bichengpcb.com

86-755-27374847

Επικοινωνήστε τώρα

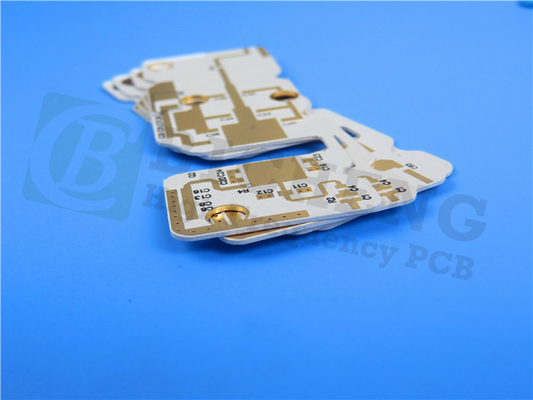

Κεραμικά γεμάτα στρώματα PTFE υψηλής συχνότητας RF PCB Board 2 στρώματα RO3003G2

MOQ:	1pcs
τιμή:	USD9.99-99.99/PCS
Τυπική συσκευασία:	Κενό bags+Cartons
Περίοδος παράδοσης:	8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής:	Τ/Τ
Ικανότητα εφοδιασμού:	5000 κομμάτια το μήνα.

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Κίνα

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Υλικό PCB:

RO3003G2

Αριθμός στρωμάτων:

2 στρώσεις

Διορθωτική σταθερά:

Παράγοντας διασκεδασμού:

0,0011

Μέγεθος PCB:

≤400mm X 500mm

Βάρος χαλκού:

1 oz (35μm), 2oz (70μm)

Επισημαίνω:

Πίνακας PCB από πλαστικές πλάκες PTFE γεμάτες κεραμικά

Πίνακας PCB RO3003G2

2 στρώματα PCB υψηλής συχνότητας

Περιγραφή προϊόντος

Πληροφοριακή εισαγωγή

Τα υψηλής συχνότητας, κεραμικά γεμάτα laminates PTFE της Rogers RO3003G2 είναι μια επέκταση των πρωτοπόρων λύσεων RO3003 της Rogers.,με ιδιαίτερη έμφαση στην αντιμετώπιση των αναγκών της επόμενης γενιάς για εφαρμογές ραντάρ χιλιοστών κυμάτων για οχήματα.

Η ενσωμάτωση βελτιστοποιημένης περιεκτικότητας σε ρητίνη και γέμισμα, σε συνδυασμό με τη χρήση χαλκού ED πολύ χαμηλού προφίλ, παρέχει μειωμένη απώλεια εισαγωγής.Αυτό το χαρακτηριστικό καθιστά τα laminates RO3003G2 κατάλληλα για εφαρμογή σε προηγμένα συστήματα υποβοήθησης του οδηγού (ADAS), όπως ο προσαρμοστικός ρυθμιστικός έλεγχος, προειδοποίηση πρόωρης σύγκρουσης, ενεργητική πέδηση και υποστήριξη αλλαγής λωρίδας.

Χαρακτηριστικά

1Η διηλεκτρική σταθερά 3,00 στα 10 GHz και 3,07 στα 77 GHz.

2- Πολύ χαμηλού προφίλ (VLP) ED χαλκό.

3Ομοιογενής κατασκευή που ενσωματώνει χαλκό VLP ED και μειωμένη διηλεκτρική ποροσότητα.

4- Βελτιωμένο σύστημα γεμίσματος.

Οφέλη

1Καλύτερη απόδοση στην κατηγορία για απώλεια εισαγωγής.

2. Να ελαχιστοποιήσει τη διακύμανση της διηλεκτρικής σταθεράς στο τελικό PCB.

3- Ενεργοποίηση της τάσης προς τη χρήση μικρότερων διαμετρικών σωλήνων

4Παγκόσμιο αποτύπωμα παραγωγής.

Κεραμικά γεμάτα στρώματα PTFE υψηλής συχνότητας RF PCB Board 2 στρώματα RO3003G2 0

Η ικανότητά μας PCB (RO3003G2 laminates)

Υλικό PCB:	Πυρηνικά γεμάτα πλαστικά υλικά
Ονομασία:	RO3003G2
Διορθωτική σταθερά:	3
Συντελεστής διάσπασης	0.0011
Αριθμός στρωμάτων:	Μονόπλευρο, διπλόπλευρο, πολυεπίπεδο PCB, υβριδικό PCB
Βάρος χαλκού:	1 oz (35μm), 2 oz (70μm)
Δυνατότητα διαμετρήσεως	5 χιλιοστά (0,127 χιλιοστά), 10 χιλιοστά (0,254 χιλιοστά)
Μέγεθος PCB:	≤ 400 mm × 500 mm
Μάσκα συγκόλλησης:	Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ.
Εκτέλεση επιφάνειας:	Χρυσός βύθισης, HASL, ασήμι βύθισηςΕρ, κασσίτερο βύθισης, ENEPIG, OSP, γυμνό χαλκό, καθαρό χρυσό κλπ.

Τυπικές εφαρμογές

1Προσαρμοστικό ρυθμιστικό

2Προειδοποίηση πρόωρης σύγκρουσης

3. Υποβοήθηση ενεργού πέδησης

4- Βοήθεια αλλαγής λωρίδας

5Πιλότος κυκλοφοριακού συμφόρησης.

6Πιλότος στάθμευσης.

7. Ανίχνευση τυφλού σημείου

RO3003G2ΕπικεφαλήςΕπισκόπηση

ΕΙΧΑΙΡΑ	RO3003G2	Κατεύθυνση	Μονάδα	κατάσταση	Μέθοδος δοκιμής
Η διηλεκτρική σταθερά, η διαδικασία	30,00 ± 0.04	Z	-	10 GHz 23°C	IPC-TM-650 2.5.5.5 Στρίφτης με σφραγίδα
Δελτίο ΕΚΑΧ	3.07	Z	-	77 GHz	Διαφορετική φάση Μέθοδος μήκους
Παράγοντας διάσπασης, tan d	0.0011	Z	-	10 GHz 23°C	IPC-TM-650 2.5.5.5
Θερμικός συντελεστής του er	- 35	Z	ppm/°C	10 GHz -50 έως 150°C	IPC-TM-650 2.5.5.5
Διαμετρική σταθερότητα	-Ούτε ένα.16 -Ούτε ένα.14	X Y	χιλιοστά	Μέθοδος Γ	IPC TM-650 2.2.4
Αντίσταση όγκου	1.4 x 10⁹	-	MΩ•cm	ΚΟΝΤ Α	IPC 2.5.17.1
Αντίσταση επιφάνειας	2.6 x 10⁸	-	MΩ	ΚΟΝΤ Α	IPC 2.5.17.1
Μοντέλο τράβηξης	378 396	X Y	χ	23°C	ΑΣTM D638
Απορρόφηση υγρασίας	0.06	-	%	D48/50	IPC-TM-650 2.6.2.1
Ειδική θερμότητα	0.73 0.83	Z	Υ/γ/Κ	0°C 50°C	ΑΣTM E1269-11
Θερμική αγωγιμότητα	0.43	Z	W/m/K	50°C	ΑΣTM D5470
Συντελεστής θερμικής διαστολής	16 17 18	X Y Z	ppm/°C	23°C/50% RH	IPC-TM-650 2.4.41
Td	500	-	°CTGA	-	ΑΣTM D3850
Σφιχτότητα	2.15	-	gm/cm³	23°C	ΑΣTM D792
Δυνατότητα της φλούδας χαλκού	12.0	-	Λιβ/μέρος	1/2 ουγκ. Μετά την πλωτότητα της συγκόλλησης	IPC-TM-2.4.8
Πυροδοσία	V-0	-	-	-	UL 94
Συμβατό με διαδικασία χωρίς μόλυβδο	Ναι.	-	-	-	-

Κεραμικά γεμάτα στρώματα PTFE υψηλής συχνότητας RF PCB Board 2 στρώματα RO3003G2 1
