| Υλικό PCB: | RO3003G2 | Αριθμός στρωμάτων: | 2 στρώσεις |
|---|---|---|---|
| Δάχος PCB: | 0,3 χιλ. ±0.1 | Μέγεθος PCB: | 170 x 90mm = 1 πάνω |
| Βάρος χαλκού: | 1oz (35µm) | Τελεία επιφάνειας: | Χρυσός βύθισης, 36% |
| Υψηλό φως: | Υψηλής συχνότητας PCB χτισμένο σε 10mil,RO3003G2 PCB υψηλής συχνότητας,Πίνακας κυκλωμάτων ραδιοσυχνοτήτων βύθισης χρυσού |
||
Σύντομη εισαγωγή

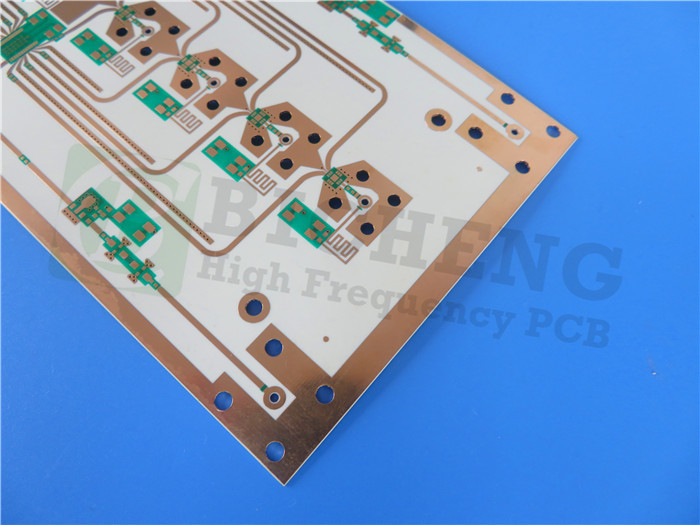

Το εν λόγω PCB είναι ένα σκληρό PCB 2 στρωμάτων με ένα σωλήνα που αποτελείται από ένα διαλεκτικό υλικό RO3003G2 πάχους 10 mil (0,254 mm) και διαθέτει τελικό βάρος χαλκού 35um και στις δύο πλευρές.
Το PCB μετρά 170 mm x 90 mm με ανοχή +/- 0,15 mm και το ελάχιστο πλάτος ίχνη και διαφορά είναι 4 mils (0,1 mm).Το πάχος της επικάλυψης είναι 20umΗ κορυφή της σελίδας είναι λευκή, ενώ δεν υπάρχει σελίδα στο κάτω μέρος.
Το PCB αποτελείται από 25 εξαρτήματα και συνολικά 93 πλακίδια. Μεταξύ αυτών, 62 πλακίδια είναι αφιερωμένα σε εξαρτήματα διάτρησης, ενώ 31 πλακίδια είναι πλακίδια τεχνολογίας επιφάνειας (SMT) που βρίσκονται στην επάνω πλευρά.Η κάτω πλευρά δεν έχει καμία SMT padsΕπιπλέον, υπάρχουν 98 δρόμοι και 6 δίκτυα (συνδέσεις) στο PCB. Κάθε PCB υποβάλλεται σε ηλεκτρική δοκιμή 100% για να εξασφαλιστεί η πλήρης λειτουργικότητα πριν από την αποστολή.
Προδιαγραφές PCB
| Μέγεθος PCB | 170 x 90mm = 1 πάνω |
| ΤΥΠΟΣ ΠΑΡΑΣΤΕΛΟΥ | Διπλής όψης PCB |
| Αριθμός στρωμάτων | 2 στρώματα |
| Συστατικά επιφανειακής τοποθέτησης | Ναι. |
| Μέσα από εξαρτήματα τρύπας | ΟΧΙ |
| ΠΟΛΛΗΡΙΚΗ ΚΑΤΑΣΤΗΣΗ | χάλκινο ------- 18um ((0,5 oz) + στρώμα TOP πλάκας |
| RO3003G2 0,254mm | |
| χάλκινο ------- 18um ((0,5oz) + πλάκα BOT στρώμα | |
| ΤΕΧΝΟΓΙΑ | |
| Ελάχιστο ίχνος και χώρος: | 4 χιλιοστά / 4 χιλιοστά |
| Ελάχιστες / μέγιστες τρύπες: | 00,3 mm / 1,5 mm |
| Αριθμός διαφόρων οπών: | 12 |
| Αριθμός τρυπών: | 62 |
| Αριθμός αποσυσταθέντων σχισμάτων: | 0 |
| Αριθμός εσωτερικών διαχωρισμάτων: | 0 |
| Ελέγχος αντίστασης: | - Όχι. |
| Αριθμός χρυσού δακτύλου: | 0 |
| ΥΛΟΔΟΣ ΠΑΡΟΣ | |
| Κηραμικά γεμάτα PTFE | RO3003G2 |
| Τελικό εξωτερικό φύλλο: | 10,0 ουγκιά |
| Τελικό εσωτερικό φύλλο: | Α/Χ |
| Τελικό ύψος PCB: | 0.3 mm ± 0.1 |
| Πλαστική και επικάλυψη | |
| Τελεία επιφανείας | Χρυσός βύθισης, 36% |
| Η μάσκα συγκόλλησης εφαρμόζεται σε: | Πάνω πλευρά |
| Χρώμα μάσκας συγκόλλησης: | Πράσινο |
| Τύπος μάσκας συγκόλλησης: | Φωτοευαίσθητη μάσκα |
| ΚΟΝΤΟΥΡ/ΚΑΤΑΣΗ | Διαδρομή |
| ΣΗΜΕΙΩΣΗ | |
| Πλευρά του θρύλου του συστατικού | Πάνω πλευρά |
| Χρώμα του στοιχείου Legenda | Λευκό |
| Ονομασία ή λογότυπο του κατασκευαστή: | Α/Χ |
| Δίπλα | Επικάλυψη με τρύπα (PTH), ελάχιστο μέγεθος 0,3 mm. |
| ΑΡΧΙΚΗΤΗΣΗ ΑΠΟΦΑΛΑΣΤΗΤΑΣ | 94 V0 |
| ΔΕΣΜΟΣ ΤΟΛΕΡΑΣΗΣ | |
| Διάσταση του διαγράμματος: | 0.0059" |
| Επικάλυψη από χαρτόνια: | 0.0029" |
| Ανεπάρκεια τρυπών: | 0.002" |
| Δοκιμή | 100% ηλεκτρική δοκιμή πριν από την αποστολή |
| Τύπος έργου τέχνης που πρέπει να παρασχεθεί | αρχείο ηλεκτρονικού ταχυδρομείου, Gerber RS-274-X, PCBDOC κλπ |
| ΧΟΡΙΟΣ Υπηρεσιών | Παγκοσμίως, παγκοσμίως. |
插入1张 PC B 图
ΤυπικόΕφαρμογές
1Προσαρμοστικό ρυθμιστικό
2Προειδοποίηση πρόωρης σύγκρουσης
3. Υποβοήθηση ενεργού πέδησης
4- Βοήθεια αλλαγής λωρίδας
5Πιλότος κυκλοφοριακού συμφόρησης.
6Πιλότος στάθμευσης.
7. Ανίχνευση τυφλού σημείου
Διαθέσιμη ραδιοσυχνότηταPCB Ματμοσφαιρική
RO4350B, RO4003C, RO4725JXR, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4830, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210· RT/Duriod 5880· RT/Duriod 5870, RT/Duriod 6002, RT/Duriod 6006,RT/Duroid 6010.2LM, RT/duroid 6035HTC, RT/duroid 5880LZ, RT/duroid 6202, TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438, AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350, TC600ΝτιΚλάντ 880, DiClad 870, DiClad 527; IsoClad 917, IsoClad 933; CLTE-XT, CLTE-AT, CLTE-MW, CuClad 217, CuClad 233, CuClad 250.
Ειδικότερα, οι εν λόγω επιβαλλόμενες μεθόδους μπορούν να χρησιμοποιηθούν για την αντιμετώπιση των κινδύνων που συνδέονται με την παραγωγή, την παραγωγή ή την παραγωγή προϊόντων.
Τα στοιχεία που αναφέρονται στην παράγραφο 1 μπορούν να χρησιμοποιηθούν για να προσδιορίσουν τις επιβαρύνσεις που επιβάλλονται από τις διατάξεις του παρόντος κανονισμού.
Η Επιτροπή μπορεί να αποφασίσει να επιβάλει στο κράτος μέλος το ποσό των επιβαρύνσεων που προβλέπονται στην παράγραφο 1 του παρόντος άρθρου.
F4BTM298, F4BTM300, F4BTM320, F4BTM350·
Το όχημα πρέπει να είναι εξοπλισμένο με ηλεκτρική ενέργεια.
Το TP300, το TP440, το TP600, το TP615, το TP960, το TP1020, το TP1100, το TP1600, το TP2000, το TP2200, το TP2500
TF300, TF440, TF600, TF960, TF1020, TF1600·
Η εν λόγω μέθοδος μπορεί να χρησιμοποιηθεί για την παρακολούθηση των επιπτώσεων των επιπτώσεων των επιπτώσεων των επιπτώσεων των επιπτώσεων.
F4BTMS1000·
TFA294, TFA300, TFA615, TFA1020·
WL-CT300, WL-CT330, WL-CT330Z, WL-CT338, WL-CT350, WL-CT440, WL-CT615. Ηλεκτρικές σταθερές DK2.2 DK2.65 DK2.85 DK2.94DK3.0DK3.2DK3.38DK3.5DK4.0DK4.4DK6.15ΔΕΚ 10.2
