Πίνακες κυκλωμάτων 2 στρωμάτων με βάση το 20mil RO3003

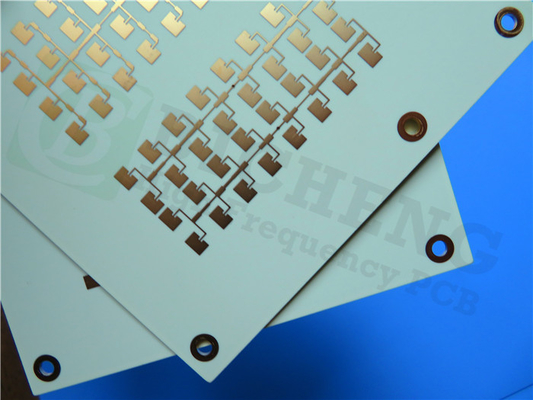

Παρουσιάζουμε το νέο μας PCB βασισμένο σε υλικά 20mil RO3003, μια υψηλής ποιότητας λύση σχεδιασμένη ειδικά για εμπορικές εφαρμογές μικροκυμάτων και RF.Αυτό το προηγμένο PCB προσφέρει εξαιρετική σταθερότητα της διηλεκτρικής σταθεράς (Dk) σε ένα ευρύ φάσμα θερμοκρασιών και συχνοτήτων, καθιστώντας το ιδανικό για διάφορες τεχνολογίες αιχμής, όπως το ραντάρ αυτοκινήτων, τα προηγμένα συστήματα υποστήριξης οδηγού (ADAS) και την ασύρματη υποδομή 5G.

Βασικά χαρακτηριστικά:
1. Rogers RO3003 Κηραμικά γεμάτα σύνθετα PTFE: Αυτό το PCB χρησιμοποιεί υψηλής ποιότητας λαμινάτα RO3003 γνωστά για την εξαιρετική σταθερότητά τους και τη χαμηλή διαλεκτρική τους απώλεια.Αυτά τα κεραμικά υλικά συνθετικά PTFE παρέχουν αξιόπιστη απόδοση έως 77 GHz, καθιστώντας τους κατάλληλους για εφαρμογές υψηλής συχνότητας.

2Εντυπωσιακές Ηλεκτρικές Ιδιότητες: Το υλικό RO3003 διαθέτει διηλεκτρική σταθερά 3+/- 0,04 σε 10 GHz/23°C, εξασφαλίζοντας αξιόπιστη μετάδοση σήματος..Οι ιδιότητες αυτές το καθιστούν κατάλληλο για εφαρμογές που απαιτούν ακριβή και ακριβή ακεραιότητα του σήματος.

3Θερμική σταθερότητα και μηχανική αξιοπιστία: Με θερμική θερμοκρασία αποσύνθεσης (Td) άνω των 500 °C, το υπόστρωμα μπορεί να αντέξει περιβάλλον υψηλών θερμοκρασιών.Ο χαμηλός συντελεστής θερμικής διαστολής (CTE) στην περιοχή -55 έως 288°C (άξονας Χ)Η μέθοδος αυτή, η οποία χρησιμοποιείται για τη μέτρηση των διαστάσεων των υλικών (π.χ.: 17 ppm/°C, άξονας Y: 16 ppm/°C, άξονας Z: 25 ppm/°C) εξασφαλίζει εξαιρετική σταθερότητα διαστάσεων και αξιοπιστία.το οποίο το καθιστά ιδανικό για σχέδια πολυεπίπεδων πλακών με διαφορετικές απαιτήσεις.

4. Λεπτομέρειες κατασκευής PCB: Αυτό το 2 στρώματα άκαμπτο PCB διαθέτει μια στοίβα με δύο στρώματα χαλκού, το καθένα 35 μm πάχος.παρέχοντας μια σταθερή βάση για τα κυκλώματαΤο πάχος της τελικής πλάκας είναι 0,6 mm, με ένα τελικό βάρος χαλκού 1 oz (1,4 mils) στα εξωτερικά στρώματα.Το φινίρισμα της επιφάνειας είναι Immersion Gold., προσφέροντας εξαιρετική συγκόλληση και αντοχή στη διάβρωση.

5. Στατιστικά PCB: Αυτό το PCB περιλαμβάνει 27 συστατικά και συνολικά 61 pads, με 40 pads through-hole και 21 pads top surface mount technology (SMT).που επιτρέπουν αποτελεσματική ηλεκτρική σύνδεσηΟι διαστάσεις της σανίδας είναι 85,7 mm x 73,2 mm, παρέχοντας ένα συμπαγές και αποτελεσματικό συντελεστή σχήματος.

6Προδιαγραφές κατασκευής και διαθεσιμότητα: Το PCB συμμορφώνεται με το πρότυπο ποιότητας IPC-Class-2, εξασφαλίζοντας υψηλής ποιότητας κατασκευή και αξιοπιστία.επιτρέποντας στους μηχανικούς και τους σχεδιαστές από διάφορες περιοχές να έχουν πρόσβαση σε αυτό το προηγμένο προϊόν.

7. Τυπικές εφαρμογές: Το PCB που βασίζεται σε υλικά RO3003 είναι κατάλληλο για μια σειρά εφαρμογών που απαιτούν υψηλής συχνότητας απόδοση, θερμική σταθερότητα και μηχανική αξιοπιστία.Μερικές τυπικές εφαρμογές περιλαμβάνουν συστήματα ραντάρ αυτοκινήτων, δορυφορικές κεραίες παγκόσμιας τοποθέτησης, κυτταρικά τηλεπικοινωνιακά συστήματα (ενισχυτές ισχύος και κεραίες), ασύρματες επικοινωνιακές κεραίες, δορυφόροι άμεσης μετάδοσης,Datalink σε συστήματα καλωδίων, τηλεχειριστή μετρητές αναγνώστες, και την ενέργεια backplanes.

Συνοπτικά, το νέο μας PCB βασισμένο σε υλικά 20mil RO3003 προσφέρει εξαιρετική απόδοση, σταθερότητα και αξιοπιστία για εμπορικές εφαρμογές μικροκυμάτων και RF.,Με την ακριβή κατασκευή και τη συμμόρφωση με τα πρότυπα της βιομηχανίας, αυτό το PCB είναι μια εξαιρετική επιλογή για απαιτητικά ηλεκτρονικά συστήματα.ή ασύρματες τεχνολογίες, αυτό το PCB παρέχει τις δυνατότητες υψηλής απόδοσης που χρειάζεστε. Επικοινωνήστε μαζί μας αν έχετε οποιαδήποτε ερώτηση.
