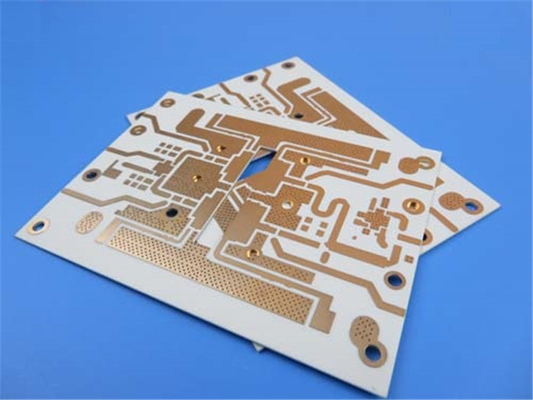

RO4003C Διπλό στρώμα βύθισης χρυσού PCB σε 32mil laminates UL 94 Standard

Εισαγωγή:
Στον ταχέως εξελισσόμενο κόσμο των ηλεκτρονικών συσκευών, η ζήτηση για υψηλής απόδοσης πλακέτες κυκλωμάτων (PCB) συνεχίζει να αυξάνεται.Το πρόσφατα προμηθευμένο RO4003C PCB είναι μια πρωτοποριακή λύση που επιτρέπει την υλοποίηση προηγμένων εφαρμογών που απαιτούν υψηλές συχνότητες λειτουργίαςΑυτό το άρθρο ερευνά τα χαρακτηριστικά, τα οφέλη, τις κατασκευαστικές λεπτομέρειες, τα στατιστικά στοιχεία και τις τυπικές εφαρμογές του PCB RO4003C,τονίζοντας τα σημαντικά πλεονεκτήματα της για τη βιομηχανία ηλεκτρονικών.

1Χαρακτηριστικά:
Το υπόστρωμα RO4003C διαθέτει μια σειρά από χαρακτηριστικά που το καθιστούν μια εξαιρετική επιλογή για εφαρμογές υψηλής συχνότητας:

α) Rogers RO4003C Υδρογονανθράκων ενισχυμένων από υαλοπίνακα:
Το PCB RO4003C είναι κατασκευασμένο χρησιμοποιώντας το προηγμένο υλικό RO4003C της Rogers, ένα υφασμένο υδρογονανθράκιο / κεραμικό υπόστρωμα ενισχυμένο με γυαλί.σταθερότητα, και διαμετρική ακρίβεια.

β) Δηλεκτρική σταθερά (DK) 3,38 +/- 0,05 σε 10 GHz:
Με χαμηλή διηλεκτρική σταθερά και σφιχτή ανοχή, το PCB RO4003C εξασφαλίζει ακριβή διάδοση σήματος, ελαχιστοποιώντας τις απώλειες και μεγιστοποιώντας την ακεραιότητα του σήματος.

γ) Συντελεστής διάσπασης 0,0027 στα 10 GHz:
Ο χαμηλός συντελεστής διάσπασης του PCB RO4003C επιτρέπει την αποτελεσματική μεταφορά ενέργειας, μειώνοντας την εξασθένιση του σήματος και υποστηρίζοντας εφαρμογές υψηλής συχνότητας.

δ) Θερμική αγωγιμότητα 0,71 W/m/°K:
Η υψηλή θερμική αγωγιμότητα του PCB διευκολύνει την αποτελεσματική διάχυση της θερμότητας, εξασφαλίζοντας βέλτιστες επιδόσεις και αξιοπιστία ακόμη και υπό απαιτητικές συνθήκες.

ε) Συντελεστής θερμικής διαστολής (CTE):
Το PCB RO4003C παρουσιάζει χαμηλή επέκταση στον άξονα Z και ελεγχόμενους συντελεστές επέκτασης στους άξονες X, Y και Z, καθιστώντας το εξαιρετικά σταθερό σε ευρύ φάσμα θερμοκρασιών.

στ) Tg > 280 °C:
Με υψηλή θερμοκρασία μετάβασης γυαλιού (Tg), το PCB RO4003C μπορεί να αντέξει υψηλές θερμοκρασίες, καθιστώντας το κατάλληλο για εφαρμογές που περιλαμβάνουν σκληρές συνθήκες λειτουργίας.

ζ) -40°C έως +85°C Λειτουργία:
Το PCB έχει σχεδιαστεί για να λειτουργεί αξιόπιστα σε εύρος θερμοκρασίας από -40 °C έως +85 °C, εξασφαλίζοντας την καταλληλότητά του σε διάφορα περιβάλλοντα.

2Οφέλη:
Το PCB RO4003C προσφέρει αρκετά οφέλη που το καθιστούν ιδανική επιλογή για εφαρμογές υψηλής συχνότητας και ευρυζωνικότητας:

α) Χαμηλή διηλεκτρική ανοχή και χαμηλή απώλεια:
Η χαμηλή διηλεκτρική ανοχή του PCB και τα χαρακτηριστικά χαμηλής απώλειας επιτρέπουν την αποτελεσματική μετάδοση σήματος, ελαχιστοποιώντας την υποβάθμιση του σήματος και μεγιστοποιώντας τις επιδόσεις του συστήματος.

β) Εξαιρετική ηλεκτρική απόδοση:
Με σταθερές ηλεκτρικές ιδιότητες σε ευρύ φάσμα συχνοτήτων, το PCB RO4003C εξασφαλίζει συνεπή ακεραιότητα σήματος και επιτρέπει τον σχεδιασμό φίλτρων υψηλών επιδόσεων και γραμμών μετάδοσης.

γ) Διοικημένες γραμμές μετάδοσης με αντίσταση:
Οι ιδιότητες του PCB επιτρέπουν τη δημιουργία γραμμών μετάδοσης με ελεγχόμενη αντίσταση, εξασφαλίζοντας ακριβή αντιστοίχιση σήματος και ελαχιστοποιώντας τις αντανακλάσεις, με αποτέλεσμα τη βελτίωση της ποιότητας του σήματος.

δ) Εξαιρετική σταθερότητα διαστάσεων:
Το PCB RO4003C παρουσιάζει εξαιρετική σταθερότητα διαστάσεων, εξασφαλίζοντας σταθερή απόδοση και επιτρέποντας ακριβείς διαδικασίες κατασκευής και συναρμολόγησης.

ε) Αξιόπιστα μετρημένα μέσα από τρύπες:
Η χαμηλή επέκταση του άξονα Z και η αντοχή CAF του PCB RO4003C συμβάλλουν στην αξιοπιστία και τη μακροζωία των επιχρισμένων με τρύπες, βελτιώνοντας τη συνολική αντοχή του PCB.

f) Παραμένει σταθερό σε ευρύ φάσμα θερμοκρασιών:
Ο χαμηλός συντελεστής διαστολής στο επίπεδο του PCB εξασφαλίζει σταθερότητα σε ολόκληρο το εύρος θερμοκρασίας επεξεργασίας κυκλώματος, επιτρέποντας συνεπή απόδοση κατά τη διάρκεια της κατασκευής και της λειτουργίας.

ζ) Η διαδικασία παραγωγής σε όγκο και οι ανταγωνιστικές τιμές:
Τα λαμινάτα RO4003C μπορούν να κατασκευαστούν χρησιμοποιώντας τυποποιημένες επεξεργασίες οξυγόνου του γυαλιού, καθιστώντας τα συμβατά με την παραγωγή σε μάζα.Η ανταγωνιστική τιμολόγηση του PCB προσφέρει οικονομικά αποδοτικές λύσεις για διάφορες εφαρμογές.

3Πληροφορίες σχετικά με την τοποθέτηση και κατασκευή PCB:
Το εν λόγω PCB ακολουθεί μια διεπίπεδο άκαμπτη στοίβα PCB, με στρώματα χαλκού και στις δύο πλευρές του πυρήνα RO4003C. Οι λεπτομέρειες κατασκευής είναι οι ακόλουθες:

- Τάξη χαλκού 1: 35 μm
- Ρότζερς 4003C Κέντρο: 0,813 mm (32 mil)
- Τάξη χαλκού 2: 35 μm

Οι διαστάσεις της πλακέτας είναι 1200 mm x 300 mm, με ανοχή +/- 0,15 mm. Αυτό το PCB υποστηρίζει ένα ελάχιστο ίχνος / χώρο 6/6 mils και ένα ελάχιστο μέγεθος τρύπας 0,5 mm. Δεν ενσωματώνει τυφλούς διαδρόμους.Το πάχος της τελικής σανίδας είναι 0.9mm, με ένα τελικό εξωτερικό στρώμα χαλκού βάρους 1oz (1.4 mils).και δεν υπάρχει κατώτατη μεταξοειδή οθόνη ή μάσκα συγκόλλησης.

Κάθε PCB υποβάλλεται σε 100% ηλεκτρική δοκιμή πριν από την αποστολή, εξασφαλίζοντας τα υψηλότερα πρότυπα ποιότητας.

4- Στατιστικές PCB:
Αυτό το PCB είναι εξοπλισμένο για να χειρίζεται σύνθετα ηλεκτρονικά σχέδια, με τα ακόλουθα στατιστικά στοιχεία:

- Συστατικά: 51
- Συνολικά Pads: 232
- Μέσα από τις τρύπες: 171
- Πάνω SMT Pads: 61
- Βόρεια SMT Pads: 0
- Βιάς: 120
- Δίκτυα: 4

5. Τύπος της προσφερόμενης ζωγραφικής:Gerber RS-274-X
Αυτό το PCB RO4003C αποδέχεται την εικόνα του Gerber RS-274-X, εξασφαλίζοντας τη συμβατότητα με τα εργαλεία σχεδιασμού του κλάδου και διευκολύνοντας την απρόσκοπτη ενσωμάτωση σε υφιστάμενες διαδικασίες κατασκευής.

6. Πρότυπο ποιότητας:Διάταξη IPC-2
Το PCB RO4003C συμμορφώνεται με το πρότυπο ποιότητας IPC-Class-2, εξασφαλίζοντας αξιόπιστη απόδοση και σταθερή ποιότητα κατασκευής.

7Διαθεσιμότητα: Σε όλο τον κόσμο
Το PCB RO4003C είναι διαθέσιμο για αγορά και αποστολή σε όλο τον κόσμο, καθιστώντας το προσιτό σε σχεδιαστές και κατασκευαστές σε όλο τον κόσμο.

8Ορισμένες τυπικές εφαρμογές:
Η ευελιξία και τα χαρακτηριστικά απόδοσης του PCB RO4003C το καθιστούν κατάλληλο για ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων:

- Αντένες κυτταρικών σταθμών βάσης και ενισχυτές ισχύος: Οι δυνατότητες υψηλής συχνότητας και η σταθερότητα του PCB RO4003C το καθιστούν ιδανική επιλογή για κεραίες κυτταρικών σταθμών βάσης και ενισχυτές ισχύος,όπου η αξιόπιστη μετάδοση σήματος και η αποδοτική μεταφορά ενέργειας είναι ζωτικής σημασίας.

- Ετικέτες αναγνώρισης RF: Οι χαμηλές διηλεκτρικές ανοχές και οι γραμμές μετάδοσης ελεγχόμενης αντίστασης του PCB επιτρέπουν πολύ ακριβή και αξιόπιστα συστήματα αναγνώρισης RF.

- Ράδαρα και αισθητήρες αυτοκινήτων: Οι σταθερές ηλεκτρικές ιδιότητες του PCB RO4003C και τα χαρακτηριστικά χαμηλής απώλειας το καθιστούν εξαιρετική επιλογή για συστήματα αυτοκινήτων ραντάρ και αισθητήρων,όπου είναι απαραίτητη η ακριβής μετάδοση και ανίχνευση σήματος.

- LNB για Direct Broadcast Satellites: Η χαμηλή διηλεκτρική ανοχή του PCB, χαμηλή απώλεια,και ελεγχόμενες γραμμές μετάδοσης με αντίσταση είναι ευνοϊκές για εφαρμογές LNB (Low Noise Block) σε δορυφόρους άμεσης μετάδοσης, επιτρέποντας την υψηλής ποιότητας λήψη και επεξεργασία σήματος.

Συμπέρασμα:
Το RO4003C PCB αντιπροσωπεύει μια σημαντική πρόοδο στην τεχνολογία PCB υψηλής συχνότητας, προσφέροντας εξαιρετικές ηλεκτρικές επιδόσεις, σταθερότητα και αξιοπιστία.Ελεγχόμενες γραμμές μετάδοσης με αντίστασηΤο RO4003C PCB ανοίγει νέες δυνατότητες για εφαρμογές που απαιτούν υψηλές συχνότητες λειτουργίας και αυστηρά πρότυπα απόδοσης.Ειδικότητα ραδιοφωνικής επικοινωνίας, αυτοκινητοβιομηχανικών ραντάρ ή δορυφορικών συστημάτων, ηΤο O4003C PCB παρέχει τη βάση για ανώτερη απόδοση, επιτρέποντας στους μηχανικούς και τους σχεδιαστές να ωθήσουν τα όρια της τεχνολογίας.
