Υψηλό φως: | Duroid 6002 Πυροβολιστικό χρυσό PCB,1OZ χρυσό PCB βύθισης,40ml PCB καταδύσεων χρυσού |
---|

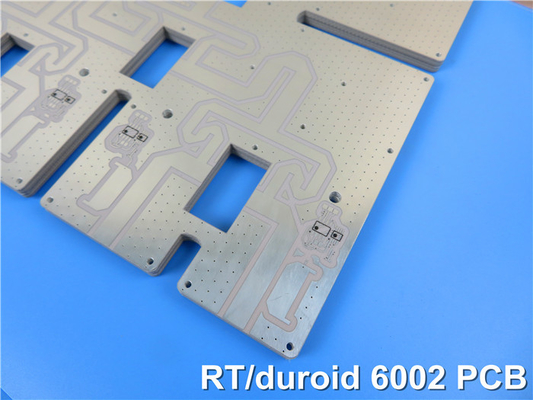

Η RT duroid 6002 είναι ένα υλικό μικροκυμάτων υψηλών επιδόσεων σχεδιασμένο για σύνθετες δομές μικροκυμάτων.Με χαμηλή διηλεκτρική σταθερά (Dk) και εξαιρετικές μηχανικές και ηλεκτρικές ιδιότητεςΕίτε εργάζεστε σε κεραίες φάσης, συστήματα ραντάρ, κεραίες GPS, backplanes ισχύος,ή δίκτυα σχηματισμού δέσμης, το RT/duroid 6002 PCB είναι η ιδανική επιλογή για τις εφαρμογές υψηλής συχνότητας.
Βασικά χαρακτηριστικά του RT/duroid 6002 PCB:
1Ανώτερη απόδοση υψηλής συχνότητας:
- Χαμηλή διηλεκτρική σταθερά (Dk): Με Dk 2,94 +/-.04, το RT/duroid 6002 PCB εξασφαλίζει ακριβή ακεραιότητα σήματος και αξιόπιστη υψηλής συχνότητας απόδοση.
- Χαμηλός συντελεστής διάσπασης: Με συντελεστή διάσπασης 0,0012 στα 10 GHz, αυτό το PCB ελαχιστοποιεί την απώλεια σήματος, επιτρέποντας αποτελεσματική και υψηλής ταχύτητας μετάδοση δεδομένων.
- Εξαιρετική θερμική σταθερότητα: Με χαμηλό θερμικό συντελεστή Dk σε 12 ppm/°C, το RT/duroid 6002 PCB διατηρεί σταθερή απόδοση ακόμη και σε διαφορετικές συνθήκες θερμοκρασίας.
- Υψηλή θερμική αγωγιμότητα: Η θερμική αγωγιμότητα του PCB 0,6 W/m/k βοηθά στην αποτελεσματική διάχυση της θερμότητας, εξασφαλίζοντας τη βέλτιστη απόδοση σε απαιτητικές εφαρμογές.
- Ελάχιστη απορρόφηση υγρασίας: Με ποσοστό απορρόφησης υγρασίας μόλις 0,02%, αυτό το PCB είναι κατάλληλο για περιβάλλοντα υψηλής υγρασίας, παρέχοντας μακροχρόνια αξιοπιστία.
NT1 χημική ουσία | |||||
Ιδιοκτησία | NT1 ατμόσφαιρα | Κατεύθυνση | Μονάδες | Υπόθεση | Μέθοδος δοκιμής |
Η διηλεκτρική σταθερά,εΠρόοδος | 2.94±0.04 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
Η διηλεκτρική σταθερά,εΣχεδιασμός | 2.94 | 8GHz έως 40GHz | Μέθοδος διαφορικού μήκους φάσης | ||
Παράγοντας διάσπασης,tanδ | 0.0012 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
Θερμικός συντελεστής ε | +12 | Z | ppm/°C | 10 GHz 0 °C-100 °C | IPC-TM-650 2.5.5.5 |
Αντίσταση όγκου | 106 | Z | Μωμ. | Α | ΑΣTM D 257 |
Αντίσταση επιφάνειας | 107 | Z | Μωμ. | Α | ΑΣTM D 257 |
Μοντέλο τράβηξης | 828 ((120) | X,Y | MPa ((kpsi) | 23°C | ΑΣTM D 638 |
Τελειώδης Άγχος | 6.9(1.0) | X,Y | MPa ((kpsi) | ||
Τελική Τάση | 7.3 | X,Y | % | ||
Συμπίεση | 2482 (((360) | Z | MPa ((kpsi) | ΑΣTM D 638 | |
Απορρόφηση υγρασίας | 0.02 | % | D48/50 | IPC-TM-650 2.6.2.1 ΑΣTM D 570 |
|
Θερμική αγωγιμότητα | 0.6 | W/m/k | 80°C | ΑΣTM C518 | |
Συντελεστής θερμικής διαστολής (-55 έως 288°C) |
16 16 24 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.41 |
Td | 500 | °C TGA | ΑΣTM D 3850 | ||
Σφιχτότητα | 2.1 | gm/cm3 | ΑΣTM D 792 | ||
Ειδική θερμότητα | 0.93(0.22) | j/g/k (BTU/ib/OF) |
Υπολογισμός | ||
Σκουπίλα χαλκού | 8.9(1.6) | Ιβς/σελ. ((N/mm) | IPC-TM-650 2.4.8 | ||
Πυροδοσία | V-0 | UL 94 | |||
Συμβατό με διαδικασία χωρίς μόλυβδο | - Ναι, ναι. |
2Αξιόπιστη κατασκευή και σταθερότητα διαστάσεων:
- Πολυεπίπεδη κατασκευή πλακών: Το RT/duroid 6002 PCB έχει σχεδιαστεί για κατασκευές πλακών πολλαπλών στρωμάτων, προσφέροντας εξαιρετικές μηχανικές και ηλεκτρικές ιδιότητες για αξιόπιστη απόδοση.
- Σφιχτός έλεγχος πάχους: Το PCB stackup διαθέτει ένα ακριβές πάχος 40mil (1.016mm), εξασφαλίζοντας συνεπή απόδοση και συμβατότητα με τις απαιτήσεις του σχεδιασμού σας.
- Σταθερότητα διαστάσεων: Απολαμβάνει εξαιρετική σταθερότητα διαστάσεων, επιτρέποντας την ακριβή ενσωμάτωση των εξαρτημάτων και την αξιόπιστη λειτουργία με την πάροδο του χρόνου.
- Επιφάνεια από χρυσό βύθισης: Η επιφάνεια του PCB καλύπτεται με χρυσό βύθισης, παρέχοντας εξαιρετική αγωγιμότητα και προστασία από την οξείδωση, εξασφαλίζοντας μακροχρόνια αξιοπιστία.
3- αυστηρή διασφάλιση ποιότητας:
- Πρότυπο IPC-Class-2: Το εν λόγω PCB συμμορφώνεται με το πρότυπο IPC-Class-2, εγγυώντας τη συμμόρφωση με αυστηρές απαιτήσεις ποιότητας.
- 100% ηλεκτρική δοκιμή: Κάθε PCB υποβάλλεται σε πλήρη 100% ηλεκτρική δοκιμή πριν από την αποστολή, διασφαλίζοντας ότι μόνο τα προϊόντα υψηλής ποιότητας φτάνουν στα χέρια σας.
- Gerber RS-274-X Εικόνα: Η εικόνα PCB παρέχεται σε μορφή Gerber RS-274-X, διευκολύνοντας την απρόσκοπτη ενσωμάτωση στις διαδικασίες παραγωγής σας.
- Παγκόσμια Διαθεσιμότητα: Το εν λόγω PCB είναι εύκολα διαθέσιμο σε όλο τον κόσμο, εξασφαλίζοντας την προσβασιμότητα τόσο για τους μηχανικούς PCB όσο και για τους σχεδιαστές.
4- Στατιστικές PCB:
- Συστατικά: Αυτό το PCB υποστηρίζει έως και 25 συστατικά, παρέχοντας ευελιξία στις απαιτήσεις σχεδιασμού σας.
- Συνολικά πλαίσια: Το PCB διαθέτει 64 πλαίσια, επιτρέποντας την αποτελεσματική σύνδεση και ενσωμάτωση των εξαρτημάτων.
- Μέσα από τρύπες και SMT Pads: Με 41 μέσα από τρύπες pads και 23 πάνω SMT pads, αυτό το PCB φιλοξενεί διάφορους τύπους συστατικών και μεθόδους συναρμολόγησης.
- Διάδρομοι: Αυτό το PCB περιλαμβάνει 42 διαδρομές, που επιτρέπουν αποτελεσματική διαδρομή και συνδεσιμότητα σήματος.
- Δίκτυα: Αυτό το PCB υποστηρίζει 2 δίκτυα, επιτρέποντας την οργανωμένη και βελτιστοποιημένη ροή σήματος.
Υλικό PCB: | Συσκευές από πολυεστέρα |
Ονομασία: | NT1 ατμόσφαιρα |
Διορθωτική σταθερά: | 20,94 ± 0,04 (επεξεργασία) |
2.94 (σχεδιασμός) | |
Αριθμός στρωμάτων: | 2 στρώμα, πολυστρώμα |
Βάρος χαλκού: | 0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm) |
Μονάδα διαμόρφωσης: | 10 χιλιοστά (0,254 χιλιοστά), 20 χιλιοστά (0,508 χιλιοστά) |
30mil (0.762mm), 60mil (1.524mm), 120mil (3.048mm) | |
Μέγεθος PCB: | ≤ 400 mm × 500 mm |
Μάσκα συγκόλλησης: | Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ. |
Εκτέλεση επιφάνειας: | Γυμνό χαλκό, HASL, ENIG, Immserion Silver, OSP κλπ. |
5Ευρύ φάσμα εφαρμογών:
Το RT/duroid 6002 PCB είναι κατάλληλο για διάφορες εφαρμογές υψηλής συχνότητας, όπως:
- Φάσιμες κεραίες συστοιχίας: Επιτυγχάνεται ακριβής διεύθυνση δέσμης και υψηλής ταχύτητας μετάδοση δεδομένων σε συστήματα κεραίων φάσιμης συστοιχίας.
- Συστήματα ραντάρ: επωφελούνται από την εξαιρετική ακεραιότητα του σήματος και την αξιόπιστη απόδοση των συστημάτων ραντάρ εδάφους και αεροπορικών.
- Αντένες GPS: Διασφάλιση ακριβούς θέσης και αξιόπιστης λήψης σήματος GPS με το RT/duroid 6002 PCB.
- Πυρηνικά Backplanes: Απολαύστε αποτελεσματική κατανομή ισχύος και χαμηλή απώλεια απόδοσης σε εφαρμογές powerbackplan.
- Αποφυγή συγκρούσεων εμπορικών αεροπορικών εταιρειών: Βελτίωση της ασφάλειας και της επικοινωνίας στα συστήματα αποφυγής συγκρούσεων εμπορικών αεροπορικών εταιρειών.
- Δίκτυα σχηματισμού δέσμης: Επιτύχετε βέλτιστες δυνατότητες επεξεργασίας σήματος και σχηματισμού δέσμης με το RT/duroid 6002 PCB.
Για να συνοψίσουμε, το Rogers RT/duroid 6002 PCB είναι μια ανώτερη επιλογή για εφαρμογές υψηλής συχνότητας λόγω των εξαιρετικών επιδόσεων, της χαμηλής διηλεκτρικής σταθεράς και των εντυπωσιακών μηχανικών ιδιοτήτων του.Η αξιόπιστη κατασκευή του, διαμετρική σταθερότητα και συμβατότητα με διαμορφώσεις πίνακας πολυστρωμάτων το καθιστούν κατάλληλο για απαιτητικές εφαρμογές σε διάφορες βιομηχανίες.Να είστε βέβαιοι ότι το RT/duroid 6002 PCB θα παρέχει την απόδοση που χρειάζεστε για να απελευθερώσετε πλήρως το δυναμικό των σχεδίων υψηλής συχνότητας σας.
