Διπλό πλευρικό RT duroid 6035HTC 10mil RF PCB με μαύρο Silkscreen

Διπλό πλευρικό RT duroid 6035HTC 10mil RF PCB με μαύρο Silkscreen

MOQ: 1PCS
τιμή: USD9.99-99.99
Τυπική συσκευασία: Κενό bags+Cartons
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: Τ/Τ
Ικανότητα εφοδιασμού: 5000 κομμάτια το μήνα.
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Υλικό:
NT1 αλκοόλ
Δάχος:
10mil
Αριθμός στρωμάτων:
2-στρώμα
Τελεία επιφανείας:
Χρυσός βύθισης
Επισημαίνω:

Μαύρο διπλό πλευρικό ραδιοσυχνοποιημένο PCB

,

10 ml διπλής όψης ραδιοσυχνότητα PCB

,

6035HTC Διπλής όψης ραδιοσυχνότητα PCB

Περιγραφή προϊόντος

Παρουσίαση του RF PCB βασισμένου στο RT duroid 6035HTC υλικό, μια εξαιρετική λύση σχεδιασμένη ειδικά για εφαρμογές υψηλής ισχύος RF και μικροκυμάτων.Χρησιμοποιώντας τις τελευταίες τεχνολογικές εξελίξεις, αυτό το PCB προσφέρει απαράμιλλα χαρακτηριστικά και οφέλη που το καθιστούν την ιδανική επιλογή για τις απαιτητικές απαιτήσεις υψηλής ισχύος.



Τα υλικά κυκλώματος υψηλής συχνότητας Rogers RT duroid 6035HTC είναι κεραμικά γεμάτα σύνθετα PTFE γνωστά για την εξαιρετική τους απόδοση σε εφαρμογές υψηλής ισχύος.Αυτά τα στρώματα έχουν ειδικά σχεδιαστεί για να υπερέχουν στην διάχυση της θερμότηταςΜε θερμική αγωγιμότητα σχεδόν 2,4 φορές υψηλότερη από τα τυποποιημένα προϊόντα RT duroid 6000, η θερμική αγωγιμότητα των προϊόντων RT duroid 6000το PCB αυτό εξασφαλίζει βέλτιστη διάχυση θερμότητας και επιτρέπει χαμηλότερες θερμοκρασίες λειτουργίας, μεγιστοποιώντας έτσι την απόδοση και την αξιοπιστία των κυκλωμάτων υψηλής ισχύος.



Ένα από τα χαρακτηριστικά του PCB είναι η εντυπωσιακή διηλεκτρική του απόδοση.διασφάλιση συνεπούς και αξιόπιστης διάδοσης του σήματος σε ευρύ φάσμα συχνοτήτωνΟ συντελεστής διάσπασης 0,0013 στα 10 GHz/23°C εγγυάται ελάχιστη απώλεια σήματος και βέλτιστη απόδοση υψηλής συχνότητας.ο θερμικός συντελεστής της διηλεκτρικής σταθεράς -66 ppm/°C εξασφαλίζει σταθερή ηλεκτρική απόδοση ακόμη και σε περιβάλλοντα με διακυμάνσεις θερμοκρασίας.



NT1 ατμοσφαιρικό αέριο
Ιδιοκτησία NT1 χημικό προϊόν Κατεύθυνση Μονάδες Υπόθεση Μέθοδος δοκιμής
Η διηλεκτρική σταθερά,εΠρόοδος 3.50±0.05 Z   10 GHz/23°C IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα
Η διηλεκτρική σταθερά,εΣχεδιασμός 3.6 Z   8 GHz - 40 GHz Μέθοδος διαφορικού μήκους φάσης
Παράγοντας διάσπασης 0.0013 Z   10 GHz/23°C IPC-TM-650 2.5.5.5
Θερμικός συντελεστής ε -66 Z ppm/°C - 50°Cέως 150°C mod IPC-TM-650, 2.5.5.5
Αντίσταση όγκου 108   MΩ.cm Α IPC-TM-650, 2.5.17.1
Αντίσταση επιφάνειας 108   Α IPC-TM-650, 2.5.17.1
Διαμετρική σταθερότητα -0.11 -0.08 CMD MD Επικαιροποίηση: 0.030" 1oz φύλλο EDC πάχος μετά την χαραγή "+E4/105 IPC-TM-650 2.4.39Α
Μοντέλο τράβηξης 329 244 MD CMD kpsi 40 ώρες @ 23°C/50RH ΑΣTM D638
Μειωμένη απορρόφηση 0.06   % D24/23 IPC-TM-650 2.6.2.1 ASTM D570
Συντελεστής θερμικής διαστολής (-50°Cέως 288°C) 19 19 39 X Y Z ppm/°C 23°C/ 50% RH IPC-TM-650 2.4.41
Θερμική αγωγιμότητα 1.44   W/m/k 80°C ΑΣTM C518
Σφιχτότητα 2.2   gm/cm3 23°C ΑΣTM D792
Δυνατότητα της φλούδας χαλκού 7.9   pi 20 δεύτερα.°C IPC-TM-650 2.4.8
Πυροδοσία V-0       UL 94
Συμβατό με διαδικασία χωρίς μόλυβδο - Ναι, ναι.



Για την περαιτέρω ενίσχυση της αξιοπιστίας του, το RT duroid 6035HTC PCB παρουσιάζει χαμηλό ποσοστό απορρόφησης υγρασίας 0,06%.Αυτό το χαρακτηριστικό ελαχιστοποιεί την επίδραση της υγρασίας στις ηλεκτρικές επιδόσεις και εξασφαλίζει συνεπή λειτουργία ακόμη και σε υγρές συνθήκεςΕπιπλέον, η θερμική αγωγιμότητα του PCB των 1,44 W/m/K σε θερμοκρασία 80°C διευκολύνει την αποτελεσματική διάχυση της θερμότητας,επιτρέποντας στο κύκλωμα να λειτουργεί σε χαμηλότερες θερμοκρασίες και μειώνοντας τον κίνδυνο βλάβης των εξαρτημάτων.



Με συντελεστή θερμικής διαστολής (CTE) 19 ppm/°C στους άξονες X και Y και 39 ppm/°C στον άξονα Zτο PCB διατηρεί τη δομική του ακεραιότητα κατά τη διάρκεια των διακυμάνσεων θερμοκρασίαςΑυτό εξασφαλίζει αξιοπιστία και μακροζωία, καθιστώντας το κατάλληλο για δύσκολα περιβάλλοντα και εφαρμογές που απαιτούν υψηλή αντοχή.



Η κατασκευή του PCB RT duroid 6035HTC είναι προσεκτικά σχεδιασμένη για να ανταποκρίνεται στις απαιτήσεις των κυκλωμάτων υψηλής ισχύος.που παρέχει εξαιρετική ηλεκτρική αγωγιμότηταΟ πυρήνας αποτελείται από υλικό RT duroid 6035HTC με πάχος 0,254 mm (10 mil), το οποίο προσφέρει μια ισορροπία ηλεκτρικών επιδόσεων, θερμικής διαχείρισης και μηχανικής σταθερότητας.Το πάχος της τελικής σανίδας είναι 0Το φινίρισμα της επιφάνειας είναι Immersion Gold, εξασφαλίζοντας όχι μόνο τη βέλτιστη αγωγιμότητα αλλά και την αντοχή στη διάβρωση,με αποτέλεσμα να παρατείνεται η διάρκεια ζωής του PCB.



Υλικό PCB: Συσκευές από πολυεστέρα PTFE
Ονομασία: NT1 ατμοσφαιρικό σύστημα
Διορθωτική σταθερά: 3.50±0.05
Αριθμός στρωμάτων: Διπλό στρώμα, πολυστρώμα, υβριδικό PCB
Βάρος χαλκού: 0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm)
Δυνατότητα εκτόξευσης: 10mil (0,254mm), 20mil ((0,508mm), 30mil (0,762mm), 60mil ((1,524mm)
Μέγεθος PCB: ≤ 400 mm × 500 mm
Μάσκα συγκόλλησης: Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ.
Εκτέλεση επιφάνειας: Χάλκινο χαλκό, HASL, ENIG, ασήμι βύθισης, κασσίτερο βύθισης, OSP κλπ.

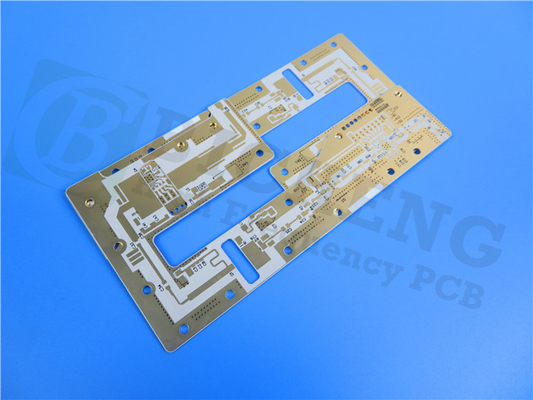

Διπλό πλευρικό RT duroid 6035HTC 10mil RF PCB με μαύρο Silkscreen 0



Από την άποψη της διασφάλισης της ποιότητας, αυτό το RF PCB συμμορφώνεται με τα πρότυπα IPC-Class-2, εξασφαλίζοντας την αξιοπιστία και τη σταθερότητα των επιδόσεων.Έχει υποβληθεί σε αυστηρές δοκιμές και επιθεωρήσεις για να διασφαλιστεί ότι πληροί τα υψηλότερα πρότυπα ποιότητας και απόδοσης της βιομηχανίαςΗ πιστοποίηση αυτή παρέχει γαλήνη και διαβεβαίωση, ειδικά σε κρίσιμες εφαρμογές υψηλής ισχύος όπου η αξιοπιστία είναι εξαιρετικά σημαντική.



Το RF PCB RT duroid 6035HTC είναι διαθέσιμο σε όλο τον κόσμο, εξασφαλίζοντας εύκολη πρόσβαση για διάφορα έργα και εφαρμογές.Η διαθεσιμότητά του σε παγκόσμια κλίμακα διευκολύνει την ανάπτυξη και την ανάπτυξη συστημάτων υψηλής ισχύος ραδιοσυχνοτήτων και μικροκυμάτων σε διάφορες βιομηχανίες, συμπεριλαμβανομένων των τηλεπικοινωνιών, του αεροδιαστήματος, της άμυνας, και πολλά άλλα.



Με τις εξαιρετικές του υλικές ιδιότητες, την ακριβή κατασκευή και τις ευπροσάρμοστες εφαρμογές, το RT duroid 6035HTC RF PCB είναι η απόλυτη λύση για υψηλής ισχύος έργα RF και μικροκυμάτων.Έχει ευρέως χρησιμοποιηθεί σε ενισχυτές υψηλής ισχύος RF και μικροκυμάτωνΗ υψηλή θερμική του αγωγιμότητα, η χαμηλή απώλεια αγγίγματος, η θερμική του σταθερότητα,και μηχανική αξιοπιστία το καθιστούν την προτιμώμενη επιλογή για απαιτητικές εφαρμογές που απαιτούν βέλτιστες επιδόσεις και μακροζωία.



Βελτιώστε τα σχέδια των κυκλωμάτων υψηλής ισχύος ενσωματώνοντας το RT duroid 6035HTC-based RF PCB, και δείτε από πρώτο χέρι απαράμιλλη απόδοση και αξιοπιστία.Βασίζεται στις αξιοσημείωτες δυνατότητές του για να επιτύχει εξαιρετικά αποτελέσματα, εξασφαλίζοντας τον θρίαμβο των υψηλής ισχύος RF και μικροκυμάτων εφαρμογές σας.



Διπλό πλευρικό RT duroid 6035HTC 10mil RF PCB με μαύρο Silkscreen 1
