| Υλικό: | TLX-7 | Δάχος: | 20 mil |
|---|---|---|---|
| Τελεία επιφανείας: | Ασημί εμβάπτισης | Βάρος χαλκού: | 1 ουγκιά |
| Υψηλό φως: | 20mil 2-στρωμάτων TLX-7 RF PCB,Πίνακες PCB RF TLX-7,20mil Immersion Silver TLX-7 RF PCB |
||
Παρουσιάζουμε το νέο μας PCB που κατασκευάστηκε με το TLX-7, ένα υλικό υψηλής ποιότητας πλαστικής υαλοπίνακας PTFE που έχει σχεδιαστεί για να υπερέχει σε ένα ευρύ φάσμα εφαρμογών RF.Παρέχει ευελιξία με το ευρύ φάσμα των διαθέσιμων πάχους και της επένδυσης χαλκούΤο TLX-7 είναι ιδιαίτερα κατάλληλο για μικροκυμάτων με χαμηλό αριθμό στρωμάτων.καθιστώντας την εξαιρετική επιλογή για διάφορες εφαρμογές.
Βασικά οφέλη:
Εξαιρετικές τιμές PIM σε PCB (μετρούμενες κάτω από -160 dBc*)
Εξαιρετικές μηχανικές και θερμικές ιδιότητες
Χαμηλή και σταθερή Dk (διαλεκτρική σταθερά)
Διαμετρική σταθερότητα
Χαμηλή απορρόφηση υγρασίας
Σφιχτά ελεγχόμενη DK
Χαμηλός συντελεστής διάσπασης (DF)
UL 94 V0 Κατηγορία για ανώτερη ανθεκτικότητα σε εύφλεκτο
Ειδικά σχεδιασμένα για μικροκυμάτων με χαμηλό αριθμό στρωμάτων
Βασικές ιδιότητες:
Ηλεκτρικές ιδιότητες:
Dk @ 10 GHz: 2,6 +/- 0,04 (IPC-650 2.5.5.3)
Df @ 1,9 GHz: 0,0014 (IPC-650 2.5.5.5.1)
Df @ 10 GHz: 0,002 (IPC-650 2.5.5.5.1)
Εκπομπή αερίων (% TML): 0,02 (ASTM E 595, 24 H 257 °F @ ≤ 5 x 10-5 Torr)
Εκπομπή αερίων (% CVCM): 0 (ASTM E 595, 24 H 257 °F @ ≤ 5 x 10-5 Torr)
Εκπομπή αερίων (% WVR): 0,01 (ASTM E 595, 24 H 257 °F @ ≤ 5 x 10-5 Torr)
Η διάθετη διάμετρος πυκνότητας των ενδιάμεσων υλών κυμαίνεται από 0,13 mm έως 0,76 mm.
Δυνατότητα αποτρίχωσης 12 lbs/in
Απορρόφηση υγρασίας: 0,02% (IPC-650 2.6.2.1)
| Τύπος | DK | |
| ΤΡΙ-5Α | 2.17 | |
| Επενδύσεις | 2.20 | |
| ΤΡΙ-3 | 2.33 | |
| Επενδύσεις | TLX-0 | 2.45 |
| Επενδύσεις | TLX-9 | 2.50 |
| Επενδύσεις | TLX-8 | 2.55 |
| Επενδύσεις | TLX-7 | 2.60 |
| Επενδύσεις | TLX-6 | 2.65 |
| TLE-95 | 2.95 | |
| TLC-27 | 2.75 | |
| TLC-30 | RF-30 | 3.00 |
| TLC-32 | 3.20 | |
| TLF-35 | 3.50 | |
| Ειδικότερα: | 3.50 | |
| RF-35 | RF-35A2 | 3.50 |
| TRF-41 | 4.10 | |
| TRF-43 | 4.30 | |
| TRF-45 | 4.50 | |
| RF-60A | 6.15 | |
| ΚΕΠ-10 | 10 | |
Θερμική αγωγιμότητα: 0,22 W/M*K (ASTM F433/ASTM 1530-06)
CTE (συντελεστής θερμικής διαστολής, 25-260 °C):
X: 21 ppm/°C (IPC-650 2.4.41/ASTM D 3386)
Y: 23 ppm/°C (IPC-650 2.4.41/ASTM D 3386)
Z: 215 ppm/°C (IPC-650 2.4.41/ASTM D 3386)
Διορισμός εύφλεκτης ικανότητας: V-0 (UL-94)

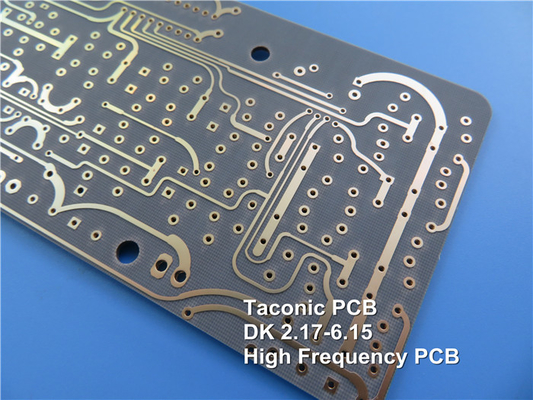

Αυτό το PCB κατασκευασμένο με TLX-7 ακολουθεί ένα άκαμπτο σχέδιο 2 στρωμάτων, με στρώματα χαλκού με πάχος 35 μm και στις δύο πλευρές και έναν πυρήνα Taconic TLX-7 με πάχος 0,508 mm (20mil).Οι διαστάσεις της σανίδας μετρούνται με ακρίβεια στα 91mm x 75mmΤο ελάχιστο ίχνος / χώρος είναι 4/5 mils και το ελάχιστο μέγεθος τρύπας είναι 0,3 mm. Το πάχος της τελικής πλάκας είναι 0,6 mm, με βάρος χαλκού εξωτερικού στρώματος 1 oz (1,4 mils).Το πάχος της επικάλυψης είναι 20 μmΔεν υπάρχει επίδειξη επίδειξης από πάνω ή από κάτω ή μάσκα συγκόλλησης.Κάθε PCB υποβάλλεται σε ηλεκτρική δοκιμή 100% πριν από την αποστολή για να εξασφαλιστεί η ποιότητα και η λειτουργικότητά του.
Τα PCB TLX-7 έχουν σχεδιαστεί για να ανταποκρίνονται στα πρότυπα ποιότητας IPC-Class-2. Διατίθενται σε όλο τον κόσμο, καθιστώντας τα προσβάσιμα για διάφορα έργα και εφαρμογές.Τα PCB TLX-7 βρίσκουν εφαρμογές στα συστήματα ραντάρ, κινητών επικοινωνιών, εξοπλισμού δοκιμών μικροκυμάτων, συσκευών μετάδοσης μικροκυμάτων και εξαρτημάτων όπως ζεύγη, διαχωριστικά, συνδυαστές, ενισχυτές και κεραίες.
Η εμπειρία είναι ασύγκριτη αξιοπιστία, εξαιρετική απόδοση και απρόσκοπτη ενσωμάτωση με τα PCB TLX-7, η τέλεια επιλογή για τις εφαρμογές RF σας.
