TLX-9 PCB υψηλής συχνότητας 0.508mm 1OZ Immersion Gold

TLX-9 PCB υψηλής συχνότητας 0.508mm 1OZ Immersion Gold

MOQ: 1PCS
τιμή: USD9.99-99.99
Τυπική συσκευασία: Κενό bags+Cartons
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: Τ/Τ
Ικανότητα εφοδιασμού: 5000 κομμάτια το μήνα.
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Υλικό:
TLX-9
Δάχος:
0.508mm
Τελεία επιφανείας:
Χρυσός βύθισης
Βάρος χαλκού:
1 ουγκιά
Επισημαίνω:

0.508mm TLX-9 PCB υψηλής συχνότητας

,

TLX-9 PCB υψηλής συχνότητας

,

1oz PCB υψηλής συχνότητας

Περιγραφή προϊόντος

Είναι χαρά μας να μοιραστούμε μαζί σας το νέο μας PCB, αυτό το υψηλής απόδοσης PCB που βασίζεται σε υποστρώματα TLX-9.Το TLX-9 είναι ένα πρωτοποριακό πλαστικό πλάνο PCB από PTFE/υφασμένο γυαλί που έχει σχεδιαστεί για να προσφέρει εξαιρετικές ηλεκτρικές και μηχανικές ιδιότητες.Αυτό το σύνθετο υλικό παρέχει ακριβή έλεγχο των χαρακτηριστικών του, με τη διαμετρική σταθερά (Dk) προσαρμόσιμη σε καθορισμένο εύρος και ανοχή ± 0.04Όταν μετριέται στα 10 GHz, το TLX-9 παρουσιάζει συντελεστή διάσπασης περίπου 0.0019.



Το TLX-9 διαθέτει ένα εντυπωσιακό σύνολο ιδιοτήτων υλικού.5, εξασφαλίζοντας χαμηλή απώλεια σήματος και διατηρώντας την ακεραιότητα σήματος σε εφαρμογές υψηλής συχνότητας.Το TLX-9 προσφέρει αυξημένη αξιοπιστία ακόμη και σε υγρές συνθήκεςΤο TLX-9 διαθέτει επίσης εξαιρετικό όγκο και αντίσταση επιφάνειας.Μαζί με μια αξιοσημείωτη αντίσταση τόξου πάνω από 180 δευτερόλεπτα.



Οι μηχανικές ιδιότητες του TLX-9 είναι εξίσου εντυπωσιακές.Παρέχοντας εξαιρετική μηχανική ενίσχυσηΤο TLX-9 παρουσιάζει επίσης τιμές ελεγχόμενου συντελεστή θερμικής διαστολής (CTE),με εύρος 9-12 ppm/°C στην κατεύθυνση x-y και 130-145 ppm/°C στην κατεύθυνση zΕπιπλέον, το TLX-9 έχει θερμική αγωγιμότητα 0,19 W/m/K, διευκολύνοντας την αποτελεσματική διάχυση της θερμότητας.



Τυπικές τιμές TLX-9
Ιδιοκτησία Μέθοδος δοκιμής Μονάδες Αξία Μονάδες Αξία
Η διηλεκτρική σταθερά @ 10 GHz IPC-TM 650 2.5.5.5   2.5   2.5
Παράγοντας διάσπασης @ 10 GHz IPC-TM 650 2.5.5.5   0.0019   0.0019
Απορρόφηση υγρασίας IPC-TM 650 2.6.2.1 % < 0.02 % < 0.02
Ηλεκτρική διάσπαση IPC-TM 650 2.5.6 kV > 60 kV > 60
Αντίσταση όγκου IPC-TM 650 2.5.17.1 Mohm/cm 10^7 Mohm/cm 10^7
Αντίσταση επιφάνειας IPC-TM 650 2.5.17.1 Μωμ. 10^7 Mohm/cm 10^7
Αντίσταση τόξου IPC-TM 650 2.5.1 δευτερόλεπτα > 180 δευτερόλεπτα > 180
Δυνατότητα κάμψης κατά μήκος IPC-TM 650 2.4.4 Λιγότερα από 100 κιλά. > 23,000 Α/χμ2 >159
Δυνατότητα κάμψης κατά πλάτος IPC-TM 650 2.4.4 Λιγότερα από 100 κιλά. > 19,000 Α/χμ2 >131
Δυνατότητα απολέπισης (1 ουγκιά χαλκό) IPC-TM 650 2.4.8 Λιγαία εισόδου. 12 Α/χμ 2.1
Θερμική αγωγιμότητα ΑΣTM F 433 W/m/K 0.19 W/m/K 0.19
x-y CTE ASTM D 3386 (TMA) ppm/°C 9-12 ppm/°C 9-12
z CTE ASTM D 3386 (TMA) ppm/°C 130- 145 ppm/°C 130- 145
Αξιολόγηση εύφλεκτης ικανότητας UL-94 UL-94   V-0   V-0



Η ασφάλεια είναι προτεραιότητα με το TLX-9, καθώς πληροί την UL-94 βαθμολογία εύφλεκτης ικανότητας V-0, εξασφαλίζοντας υψηλή αντοχή στη φωτιά σε κρίσιμες εφαρμογές.Αυτές οι ιδιότητες καθιστούν το TLX-9 εξαιρετική επιλογή για εφαρμογές που απαιτούν χαμηλή διηλεκτρική σταθερά, χαμηλός συντελεστής διάσπασης, χαμηλή απορρόφηση υγρασίας, υψηλή διηλεκτρική διάσπαση, καλή αντοχή στο ξεφλούδισμα και ελεγχόμενη CTE.



Το νέο αυτό PCB αποτελείται από ένα άκαμπτο δισκότο δύο στρωμάτων με βάρος χαλκού 35 μm σε κάθε εξωτερικό στρώμα.Υποστηρίζει ένα ελάχιστο ίχνος / χώρο 7/8 mils και ένα ελάχιστο μέγεθος τρύπας 0Κάθε PCB υποβάλλεται σε πλήρη ηλεκτρική δοκιμή 100% πριν από την αποστολή, εξασφαλίζοντας την ποιότητα και την αξιοπιστία του.

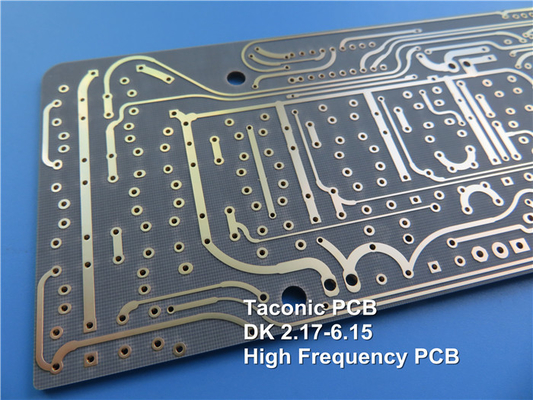

TLX-9 PCB υψηλής συχνότητας 0.508mm 1OZ Immersion Gold 0



Τα TLX-9 PCB βρίσκουν εφαρμογές σε διάφορες βιομηχανίες. Είναι ιδιαίτερα κατάλληλα για LNAs, LNBs και LNCs, υπηρεσίες προσωπικών επικοινωνιών / δίκτυα (PCS/PCN) μεγάλων μορφών κεραίες,Αξονικές συσκευές για την παραγωγή ηλεκτρικής ενέργειαςΜε τις εξαιρετικές ηλεκτρικές και μηχανικές ιδιότητές τους, τα PCB TLX-9 παρέχουν αξιόπιστες επιδόσεις και βέλτιστη μετάδοση σήματος.



Τα PCB TLX-9 συμμορφώνονται με το πρότυπο ποιότητας IPC-Class-2 και είναι διαθέσιμα παγκοσμίως.



Με τις εξαιρετικές ηλεκτρικές ιδιότητες, τη μηχανική αντοχή και το ευρύ φάσμα εφαρμογών, τα PCB TLX-9 προσφέρουν μια αξιόπιστη και υψηλής απόδοσης λύση για απαιτητικά ηλεκτρονικά έργα,ενδυνάμωση της καινοτομίας σε διάφορες βιομηχανίες.
