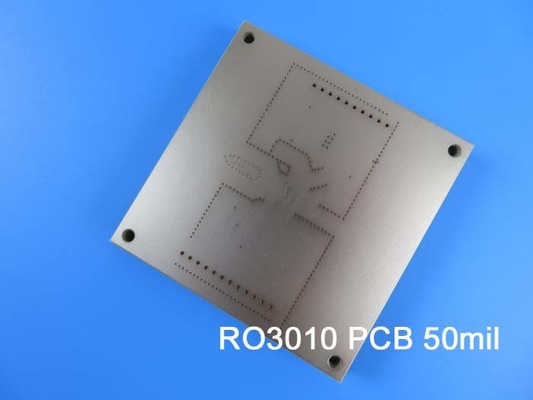

2.7mm RO3010 πολυεπίπεδο PCB υψηλής συχνότητας με HASL χωρίς μόλυβδο

Παρουσιάζουμε το νέο μας PCB, που διαθέτει το προηγμένο υλικό κυκλώματος RO3010, σχεδιασμένο να ανταποκρίνεται στις απαιτήσεις των σύγχρονων ηλεκτρονικών,Αυτό το υψηλής απόδοσης PCB προσφέρει εξαιρετική σταθερότητα και ευρύ φάσμα εφαρμογών σε διάφορες συχνότητες.Με τα κεραμικά του συνθετικά υλικά PTFE και τις ανταγωνιστικές τιμές, το PCB μας είναι η ιδανική επιλογή για τη μικρογραφία κυκλωμάτων και τις διαδικασίες παραγωγής όγκου.

Βασικά χαρακτηριστικά:
- Δηλεκτρική σταθερά 10,2+/- 0,30 σε 10 GHz/23°C
- συντελεστής διάσπασης 0,0022 σε 10 GHz/23°C
- Χαμηλός συντελεστής θερμικής διαστολής (-55 έως 288 °C) 13 ppm/°C ((X), 11 ppm/°C (Y), 16 ppm/°C (Z) αντίστοιχα
- Td> 500°C
- Θερμική αγωγιμότητα 0,95 W/mK
- Απορρόφηση υγρασίας 0,05%

Πλεονεκτήματα
1Διαμετρική σταθερότητα με συντελεστή διαστολής που ταιριάζει με το χαλκό.
2Οικονομική τιμολόγηση για τις διαδικασίες παραγωγής σε όγκο.
3. Κατάλληλο για χρήση σε πολυεπίπεδες σχέδια πλακών.

Η συσκευή αυτή αποτελείται από ένα σκληρό σχέδιο 2 στρωμάτων, που περιλαμβάνει στρώματα χαλκού, υπόστρωμα Rogers RO3010 και προετοιμασία.4 ml) στα εξωτερικά στρώματαΟι διαστάσεις του PCB είναι 30mm x 30mm, παρέχοντας άφθονο χώρο για τα κυκλώματα σας.Το πάχος της επικάλυψης μέσω είναι 20 μm, διασφαλίζοντας αξιόπιστες συνδέσεις.

Για την ευκολία σας, αυτό το PCB έρχεται με ένα HASL χωρίς μόλυβδο επιφάνεια φινίρισμα, εξαλείφοντας την ανάγκη για πρόσθετη επεξεργασία.δεν περιλαμβάνονταιΠριν από την αποστολή, κάθε PCB υποβάλλεται σε 100% ηλεκτρική δοκιμή, εξασφαλίζοντας την ποιότητα και την απόδοση.

Με 2 συστατικά, 5 πλακίδια, 3 διαδρόμους και 3 δίκτυα, το PCB μας έχει σχεδιαστεί για να πληροί τα πρότυπα IPC-Class-2, εγγυώνοντας την αξιοπιστία και τη συμμόρφωση με τα πρότυπα της βιομηχανίας.Το έργο τέχνης που παρέχεται είναι σε μορφή Gerber RS-274-X, είναι ευρέως αποδεκτό στη βιομηχανία.

Αυτό το ευέλικτο PCB βρίσκει εφαρμογές σε διάφορους τομείς, συμπεριλαμβανομένων:
- Εφαρμογές ραντάρ αυτοκινήτων
- Αντίνες δορυφορικής παγκόσμιας θέσης
- Συστήματα κυτταρικών τηλεπικοινωνιών - ενισχυτές ισχύος και κεραίες
- Αντενές για ασύρματες επικοινωνίες
- Δορυφόροι απευθείας μετάδοσης
- Σύνδεσμος δεδομένων σε καλωδιακά συστήματα
- Απομακρυσμένοι μετρητές
- Πίσω αεροπλάνα

Τα υψηλής ποιότητας PCB μας είναι άμεσα διαθέσιμα για αποστολή σε όλο τον κόσμο, εξασφαλίζοντας ότι μπορείτε να έχετε πρόσβαση στην προηγμένη τεχνολογία μας ανεξάρτητα από την τοποθεσία σας.Είτε εργάζεστε σε εφαρμογές ραντάρ αυτοκινήτων, δορυφορικές κεραίες παγκόσμιας τοποθέτησης, συστήματα κυτταρικών τηλεπικοινωνιών, ασύρματες επικοινωνίες, δορυφόρους άμεσης μετάδοσης, συστήματα καλωδίων, τηλεχειριστήρες μετρητών ή συστήματα υποδομής ισχύος,Το PCB RO3010 είναι η τέλεια επιλογή.. Βιώστε την αξιοπιστία, την απόδοση και την προσιτότητα της λύσης PCB μας και φέρτε τα ηλεκτρονικά σας σχέδια στη ζωή με ευκολία.
