Πρόκειται για ένα υψηλής απόδοσης πλαστικό που συνδυάζει τις ηλεκτρικές ιδιότητες του PTFE/υφασμένου γυαλιού με την κατασκευαστικότητα του επωξικού/γυαλιού.Με την ιδιοκτησία του υφαντικού υδρογονανθράκων/κεραμικών υλικών ενισχυμένου γυαλιού, η RO4350B προσφέρει εξαιρετικές ηλεκτρικές επιδόσεις ενώ είναι οικονομικά αποδοτική στην παραγωγή.
Τα στρώματα RO4350B παρέχουν ακριβή έλεγχο της διηλεκτρικής σταθεράς (Dk) και διατηρούν χαμηλές απώλειες, χρησιμοποιώντας τις ίδιες μεθόδους επεξεργασίας με τα τυποποιημένα στρώματα επόξυ/γυαλιού.Σε αντίθεση με τα συμβατικά μικροκυμάτων λαμινάνιαΤα υλικά αυτά είναι UL 94 V-0, και τα υλικά αυτά είναι κατάλληλα για χρήση στο εργοστάσιο.διασφάλιση της καταλληλότητάς τους για ενεργές συσκευές και υψηλής ισχύος ραδιοσυχνοτήτων.
Με διηλεκτρική σταθερά DK 3,48 +/- 0,05 στα 10GHz/23°C και συντελεστή διάσπασης 0,0037 στα 10GHz/23°C, το PCB RO4350B εξασφαλίζει ακριβή και αξιόπιστη μετάδοση σήματος.Δείχνει θερμική αγωγιμότητα 0Το PCB παρουσιάζει χαμηλό συντελεστή θερμικής διαστολής (CTE) με 10 ppm/°C για τον άξονα X, 12 ppm/°C για τον άξονα Y,και 32 ppm/°C για τον άξονα ZΕπίσης, έχει υψηλή τιμή Tg > 280 °C, εξασφαλίζοντας σταθερότητα σε υψηλές θερμοκρασίες.
Το RO4350B PCB προσφέρει πολλά πλεονεκτήματα για τις εφαρμογές σας. Είναι ιδανικό για κατασκευές πολυεπίπεδων πλακών (MLB) και μπορεί να επεξεργαστεί όπως το FR-4 με χαμηλότερο κόστος κατασκευής,παροχή οικονομικά αποδοτικής λύσης για σχέδια υψηλών επιδόσεωνΕπιπλέον, προσφέρει εξαιρετική σταθερότητα διαστάσεων, εξασφαλίζοντας αξιόπιστη απόδοση σε απαιτητικά περιβάλλοντα.προσφέροντας εξαιρετική αξία για τις δυνατότητες απόδοσης.
| RO4350B Τυπική αξία |
| Ιδιοκτησία |
RO4350B |
Κατεύθυνση |
Μονάδες |
Υπόθεση |
Μέθοδος δοκιμής |
| Η διηλεκτρική σταθερά,εΠρόοδος |
3.48±0.05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα |
| Η διηλεκτρική σταθερά,εΣχεδιασμός |
3.66 |
Z |
|
8 έως 40 GHz |
Μέθοδος διαφορικού μήκους φάσης |
| Παράγοντας διάσπασης |
0.0037
0.0031 |
Z |
|
10 GHz/23°C
2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Θερμικός συντελεστής ε |
+50 |
Z |
ppm/°C |
-50°C έως 150°C |
IPC-TM-650 2.5.5.5 |
| Αντίσταση όγκου |
1.2 x 1010 |
|
MΩ.cm |
ΚΟΝΤ Α |
IPC-TM-650 2.5.17.1 |
| Αντίσταση επιφάνειας |
5.7 x109 |
|
MΩ |
ΚΟΝΤ Α |
IPC-TM-650 2.5.17.1 |
| Ηλεκτρική ισχύς |
31.2(780) |
Z |
Kv/mm(v/mil) |
0.51mm ((0.020") |
IPC-TM-650 2.5.6.2 |
| Μοντέλο τράβηξης |
16,767(2,432)
14,153 ((2,053) |
X
Y |
MPa (ksi) |
NT1 χημικό |
ΑΣTM D 638 |
| Δυνατότητα τράβηξης |
203(29.5)
130(18.9) |
X
Y |
MPa (ksi) |
NT1 χημικό |
ΑΣTM D 638 |
| Δύναμη κάμψης |
255
(37) |
|
MPa
(kpsi) |
|
IPC-TM-650 2.4.4 |
| Διαμετρική σταθερότητα |
< 0.5 |
X,Y |
χιλιοστά
(mil/inch) |
μετά την έκταση etch+E2/150°C |
IPC-TM-650 2.4.39Α |
| Συντελεστής θερμικής διαστολής |
10
12
32 |
X
Y
Z |
ppm/°C |
-55°C έως 288°C |
IPC-TM-650 2.4.41 |
| Tg |
> 280 |
|
°C TMA |
Α |
IPC-TM-650 2.4.24.3 |
| Td |
390 |
|
°C TGA |
|
ΑΣTM D 3850 |
| Θερμική αγωγιμότητα |
0.69 |
|
W/M/oK |
80°C |
ΑΣTM C518 |
| Απορρόφηση υγρασίας |
0.06 |
|
% |
48 ώρες βύθιση 0.060"
θερμοκρασία δείγματος 50°C |
ΑΣTM D 570 |
| Σφιχτότητα |
1.86 |
|
gm/cm3 |
23°C |
ΑΣTM D 792 |
| Δυνατότητα της φλούδας χαλκού |
0.88
(5.0) |
|
Α/χμ
(πλήρης) |
Μετά τη συγκόλληση, πλένετε 1 ουγκιά.
Φόλιο EDC |
IPC-TM-650 2.4.8 |
| Πυροδοσία |
(3) V-0 |
|
|
|
UL 94 |
| Συμβατό με διαδικασία χωρίς μόλυβδο |
- Ναι, ναι. |
|
|
|
|

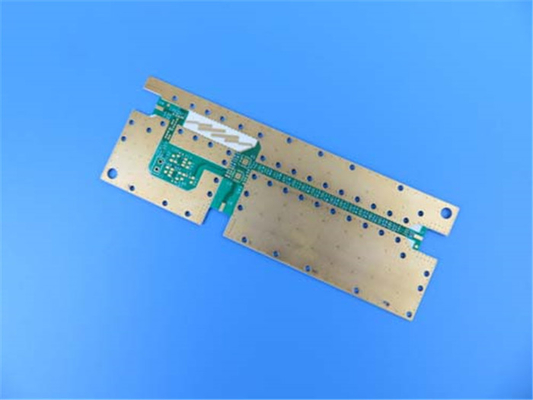

Αυτό το συγκεκριμένο PCB διαθέτει ένα 2-στρωτό άκαμπτο σκληρό δίσκο με copper_layer_1 (70 μm), έναν πυρήνα Rogers RO4350B 0,508 mm (20mil) και copper_layer_2 (70 μm).Αυτή η διαμόρφωση παρέχει δομική ακεραιότητα και βέλτιστη ηλεκτρική απόδοση για τα σχέδιά σας.
Αυτό το PCB μετρά 106,84mm x 60,8mm με ανοχή +/- 0,15mm. Διαθέτει ελάχιστο ίχνος / χώρο 4/5 mils και ελάχιστο μέγεθος τρύπας 0,3mm. Δεν υπάρχουν τυφλοί οδοί.Το πάχος της τελικής σανίδας είναι 0Το πάχος της επικάλυψης είναι 20 μm. Το φινίρισμα της επιφάνειας είναι ασήμι βύθισης, παρέχοντας εξαιρετική συγκολλητικότητα και αντοχή στη διάβρωση.Το PCB δεν έχει επάνω ή κάτω μεταξόνιο ή μάσκα συγκόλλησηςΚάθε πλακέτο υποβάλλεται σε πλήρη ηλεκτρική δοκιμή 100% για να εξασφαλιστεί η απόδοσή του και η αξιοπιστία του.
Κάθε PCB συμμορφώνεται με τα πρότυπα ποιότητας IPC-Class-2, εξασφαλίζοντας υψηλής ποιότητας διαδικασίες κατασκευής και αξιόπιστες επιδόσεις.
Το RO4350B PCB έχει εφαρμογές σε διάφορες βιομηχανίες.προσφέρει εξαιρετικές δυνατότητες μετάδοσης σήματος και διαχείρισης ισχύοςΕίναι επίσης κατάλληλο για ετικέτες αναγνώρισης ραδιοσυχνοτήτων, ραντάρ αυτοκινήτων, αισθητήρες και LNB (Low-Noise Block Downconverters) για δορυφόρους άμεσης εκπομπής.Επιλέξτε το RO4350B PCB για εξαιρετικές ηλεκτρικές επιδόσεις, οικονομική κατασκευή και αξιόπιστη λειτουργικότητα σε απαιτητικές εφαρμογές.
