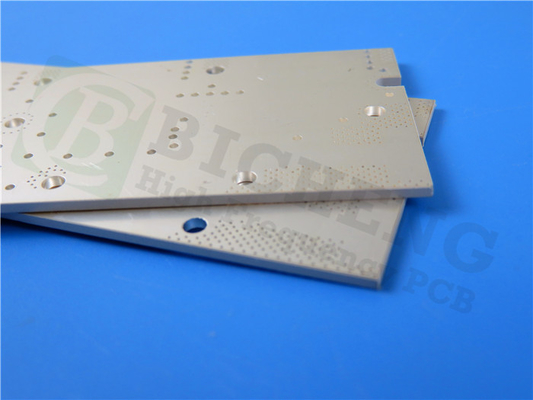

30mil DiClad 880 PCB υψηλής συχνότητας 2 στρώσεων

Παρουσιάζουμε το νέο μας PCB βασισμένο στο DiClad 880, ένα πρωτοποριακό υπόστρωμα που αξιοποιεί τη δύναμη των υφασμένων υαλοειδών και των συνθετικών υλικών με βάση το PTFE.ένας ηγέτης στα προηγμένα υλικά, το DiClad 880 PCB προσφέρει απαράμιλλη απόδοση, εξαιρετικές διηλεκτρικές ιδιότητες και απαράμιλλη αξιοπιστία για ένα ευρύ φάσμα εφαρμογών.

Βασικά χαρακτηριστικά και οφέλη:

1Εντυπωσιακή διηλεκτρική απόδοση:
Το PCB DiClad 880 διαθέτει χαμηλή διηλεκτρική σταθερά (DK) 2,17 ή 2,2 +/- 0,04 σε 10 GHz/23 °C και 1 MHz, εξασφαλίζοντας βέλτιστη ακεραιότητα σήματος και ελάχιστη απώλεια.Ο εντυπωσιακά χαμηλός συντελεστής διάσπασης του 0Το 0,0009 σε 10 GHz/23°C και το 0,0008 σε 1 MHz αυξάνει περαιτέρω την αποτελεσματικότητά του.

2Σταθερότητα θερμοκρασίας:
Με συντελεστή θερμοκρασίας DK (TcDK) -160 ppm/°C που κυμαίνεται από -10°C έως 140°C, το PCB DiClad 880 διατηρεί τις εξαιρετικές του επιδόσεις ακόμη και σε ακραίες θερμοκρασιακές συνθήκες.Πες αντίο στην υποβάθμιση του σήματος και γεια στην αξιοπιστία..

3Αντίσταση στην υγρασία:
Το DiClad 880 διαθέτει τη χαμηλότερη απορρόφηση υγρασίας μεταξύ των σύνθετων υλικών με βάση το PTFE, που ανέρχεται σε μόλις 0,02%.ακόμη και σε υγρό περιβάλλον.

4- Διαμετρική σταθερότητα:
Αυτό το PCB προσφέρει εξαιρετική σταθερότητα διαστάσεων, με συντελεστή θερμικής διαστολής (CTE) 25 ppm/°C (άξονας X), 34 ppm/°C (άξονας Y) και 252 ppm/°C (άξονας Z).Αυτή η σταθερότητα εξασφαλίζει ακριβείς και αξιόπιστες συνδέσεις, ακόμη και σε διαφορετικές θερμοκρασίες.

5Ευρύ φάσμα συχνοτήτων:
Απολαύστε σταθερή απόδοση DK σε ευρύ φάσμα συχνοτήτων, καθιστώντας το PCB DiClad 880 κατάλληλο για διάφορες εφαρμογές που απαιτούν συνεπή μετάδοση σήματος.

6Ενισχυμένη ευελιξία σχεδιασμού:
Χάρη στο χαμηλό DK του, το DiClad 880 PCB υποστηρίζει ευρύτερα πλάτη γραμμών, επιτρέποντας μικρότερη απώλεια εισαγωγής και βελτιωμένη ευελιξία σχεδιασμού.Επιτύχετε βέλτιστες επιδόσεις χωρίς να συμβιβάζεστε με τις απαιτήσεις του σχεδιασμού σας.

Λεπτομέρειες κατασκευής PCB:

- Δύο στρώματα άκαμπτο PCB:
Η κατασκευή αυτού του PCB είναι ένα 2 στρώματα άκαμπτο PCB, παρέχοντας μια σταθερή βάση για τα ηλεκτρονικά σας σχέδια.

- Υψηλής ποιότητας κατασκευή:
Με ένα στρώμα χαλκού 35 μm τόσο στην πάνω όσο και στην κάτω πλευρά και πάχος DiClad 880 0,762 mm (30 mil), αυτό το PCB εξασφαλίζει εξαιρετική αγωγιμότητα και αντοχή.

- Ακριβείς προδιαγραφές:
Οι διαστάσεις αυτού του PCB είναι 60 mm x 60 mm (+/- 0,15 mm), προσφέροντας ένα συμπαγές αλλά ευέλικτο συντελεστή μορφής.Το πάχος της τελικής σανίδας είναι 00,8 mm, και το τελικό βάρος χαλκού ανέρχεται σε 1,4 ml για τα εξωτερικά στρώματα.

- Αξιόπιστη επικάλυψη και επιφάνεια:
Αυτό το PCB διαθέτει πάχος 20 μm μέσω επικάλυψης για να εξασφαλίσει ισχυρές συνδέσεις.

- Απαραίτητη διασφάλιση ποιότητας:
Πριν από την αποστολή, κάθε PCB υποβάλλεται σε ηλεκτρική δοκιμή 100% για να εξασφαλιστεί εξαιρετική απόδοση και αξιοπιστία.

Εφαρμογές:

Το PCB DiClad 880 είναι κατάλληλο για ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων:

- Δίκτυα τροφοδοσίας ραντάρ
- Εμπορικά σταδιακά δίκτυα συστοιχίας
- Αντένες σταθμού βάσης χαμηλής απώλειας
- Συστήματα καθοδήγησης
- Ψηφιακές ραδιοφωνικές κεραίες
- Φίλτρα, συνδετήρες, LNAs

Προμήθειες και πρότυπα:

Τα PCB DiClad 880 είναι διαθέσιμα σε όλο τον κόσμο, επιτρέποντάς σας να έχετε πρόσβαση σε αυτή την προηγμένη τεχνολογία ανεξάρτητα από την τοποθεσία σας.εγγύηση υψηλής ποιότητας κατασκευής και σταθερής απόδοσης.

Βελτιώστε τα ηλεκτρονικά σας σχέδια σε ένα εντελώς νέο επίπεδο με το DiClad 880 PCB, ξεκλειδώνοντας απαράμιλλη απόδοση, εξαιρετική αξιοπιστία και απαράμιλλη ευελιξία σχεδιασμού.Αγκαλιάστε το μέλλον της τεχνολογίας PCB και βιώστε την προηγμένη τεχνολογία σήμερα.
