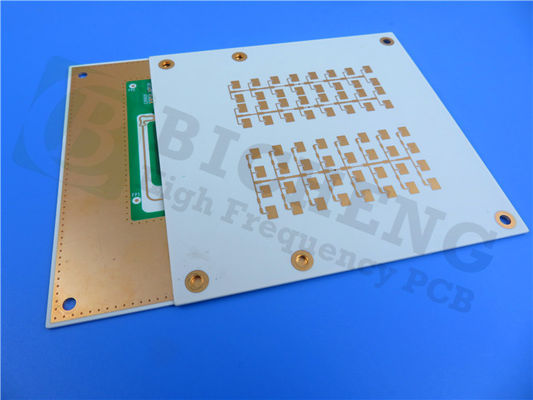

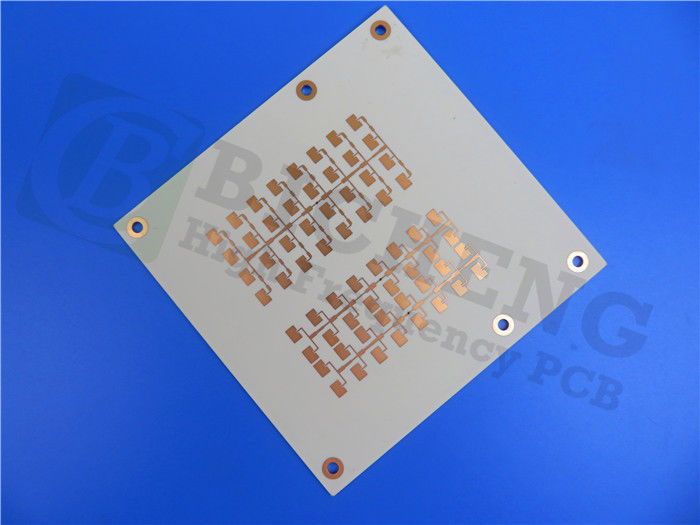

30mil Kappa 438 PCB 2 στρώσεων πλακέτα κυκλωμάτων με ENEPIG

Παρουσιάζουμε το Kappa 438 PCB, μια προηγμένη πλακέτα επικοινωνιών που συνδυάζει εξαιρετικές υψηλής συχνότητας επιδόσεις με την ευκολία των τυποποιημένων διαδικασιών epoxy / γυαλί (FR-4).Μηχανική με υδρογονανθρακικό κεραμικό σύστημα ενισχυμένο με γυαλί, το Kappa 438 προσφέρει ανώτερη ακεραιότητα σήματος, χαμηλή απώλεια και ιδιότητες επιβράδυνσης φλόγας, καθιστώντας το ιδανική επιλογή για ένα ευρύ φάσμα εφαρμογών.Ας εξερευνήσουμε τα αξιοσημείωτα χαρακτηριστικά και τα οφέλη που ξεχωρίζουν το Kappa 438 PCB από τον ανταγωνισμό.

Αυτό το Kappa 438 PCB διαθέτει μια σειρά εξαιρετικών χαρακτηριστικών που εξασφαλίζουν εξαιρετική απόδοση και αξιοπιστία σε απαιτητικές εφαρμογές.

1Πλατφόρμα θερμοεγκατάστασης υδρογονανθράκων ενισχυμένης με γυαλί:
Το Kappa 438 PCB είναι χτισμένο σε μια ανθεκτική πλατφόρμα θερμοσυσκευής υδρογονανθράκων ενισχυμένης με γυαλί, παρέχοντας μια σταθερή βάση για αξιόπιστα κυκλώματα.

2Προσαρμοσμένη διηλεκτρική σταθερά (Dk):
Με προσαρμοσμένο Dk των 4.38, η Kappa 438 ευθυγραμμίζεται απρόσκοπτα με τα πρότυπα της βιομηχανίας FR-4, καθιστώντας εύκολο να μετατραπεί το υπάρχον FR-4 που απαιτεί βελτιωμένες ηλεκτρικές επιδόσεις.

3. Σφιχτή ανοχή Dk και πάχους:
Το Kappa 438 προσφέρει αυστηρότερες ανοχές Dk και πάχους σε σύγκριση με το FR-4, εξασφαλίζοντας συνεπή απόδοση κυκλώματος και επιτρέποντας ακριβή εκτέλεση σχεδιασμού.

4. Χαμηλός άξονας Z CTE και υψηλή Tg:
Με χαμηλό συντελεστή θερμικής διαστολής (CTE) στον άξονα Z 42 ppm/°C και υψηλή θερμοκρασία μετάβασης γυαλιού (Tg) > 280°C TMA,Το Kappa 438 PCB εξασφαλίζει σταθερότητα και αξιοπιστία ακόμη και σε δύσκολα θερμοκρασιακά περιβάλλοντα.

5Θερμικός συντελεστής Dk:
Το Kappa 438 παρουσιάζει θερμικό συντελεστή Dk -21 ppm/°C σε εύρος θερμοκρασίας από -50°C έως 150°C, παρέχοντας εξαιρετική σταθερότητα και ελαχιστοποιώντας την στρέβλωση του σήματος.

6. UL 94-V0 Αντιφλεγμονή:
Ακολουθώντας τις απαιτήσεις UL 94-V0, το Kappa 438 εξασφαλίζει αυξημένη ασφάλεια και γαλήνη.

Ακαταμάχητα οφέλη από την απρόσκοπτη ενσωμάτωση:


Το Kappa 438 PCB προσφέρει μια σειρά από οφέλη που το καθιστούν μια ξεχωριστή επιλογή για τις ανάγκες των κυκλωμάτων σας.

1Συμβατότητα με διαδικασίες FR-4:
Σχεδιασμένο για την ευκολία κατασκευής και συναρμολόγησης PCB, το Kappa 438 ενσωματώνεται απρόσκοπτα στις υπάρχουσες ροές εργασίας FR-4, απλοποιώντας τη διαδικασία υιοθέτησης.

2Βελτιωμένη Ηλεκτρική Απόδοση:
Με το προσαρμοσμένο Dk, το Kappa 438 επιτρέπει την ομαλή μετατροπή των υφιστάμενων σχεδίων FR-4, προσφέροντας καλύτερη ηλεκτρική απόδοση χωρίς να συμβιβάζεται με την ευκολία.

3Συνεπής απόδοση κυκλώματος:
Βασιστείτε στο Kappa 438 για να παρέχει σταθερή και αξιόπιστη απόδοση κυκλώματος, εξασφαλίζοντας ότι τα σχέδιά σας πληρούν τα υψηλότερα πρότυπα.

4Ελαστικότητα και αξιοπιστία σχεδιασμού:
Η Kappa 438 επιτρέπει βελτιωμένη ευελιξία σχεδιασμού και αξιόπιστη διάτρηση, επιτρέποντάς σας να δημιουργήσετε καινοτόμα και ισχυρά κυκλώματα.

5Συμφωνία αυτοματοποιημένης συναρμολόγησης:
Η Kappa 438 είναι πλήρως συμβατή με αυτοματοποιημένες διαδικασίες συναρμολόγησης, εξορθολογίζοντας την παραγωγή και μειώνοντας το κόστος.

Λεπτομέρειες κατασκευής:
Αυτό το Kappa 438 PCB διαθέτει μια 2επίστωση άκαμπτη κατασκευή, βελτιστοποιημένη για την απόδοση και την ευκολία χρήσης.

- Διάμετροι των πλακών: 76,18 mm x 26,4 mm, που επιτρέπουν ευέλικτες εφαρμογές
- Ελάχιστο ίχνος / χώρος: 5/5 mils, επιτρέποντας περίπλοκο σχεδιασμό κυκλωμάτων
- Ελάχιστο μέγεθος τρύπας: 0,30 mm, διευκολύνοντας την απρόσκοπτη ενσωμάτωση των εξαρτημάτων
- πάχος της τελικής πλάκας: 0,8 mm, επιτυγχάνοντας μια ισορροπία μεταξύ συμπαγής και ανθεκτικότητας
- Τελειωμένο βάρος Cu: εξωτερικές στρώσεις 1,4 ml, εξασφαλίζοντας τη βέλτιστη αγωγιμότητα
- Μέσω πάχους επικάλυψης: 20 μm, που εγγυάται αξιόπιστες ηλεκτρικές συνδέσεις
- Επιφάνεια: ENEPIG, που παρέχει ανώτερη αντοχή στη διάβρωση και τη δυνατότητα συγκόλλησης
Όχι, για καθαρή και ελάχιστη εμφάνιση.
Όχι, διατηρώντας μια κομψή και επαγγελματική αισθητική
- Top Solder Mask: Όχι, προσφέρει ευελιξία στο σχεδιασμό και την προσαρμογή
- Μασκές επίλυσης κάτω: Όχι, διασφαλίζοντας ένα ευέλικτο και αποτελεσματικό σχέδιο
- 100% ηλεκτρική δοκιμή: Κάθε πλακέτο υποβάλλεται σε αυστηρές δοκιμές για να εξασφαλιστεί η άψογη λειτουργικότητα πριν από την αποστολή.

Παγκόσμια Διαθεσιμότητα:
Το Kappa 438 PCB είναι διαθέσιμο σε όλο τον κόσμο, επιτρέποντας σε μηχανικούς και σχεδιαστές από όλες τις γωνίες του πλανήτη να έχουν πρόσβαση στις αξιοσημείωτες δυνατότητές του και να ξεκλειδώσουν νέες δυνατότητες στα έργα τους.

Είτε εργάζεστε σε συστήματα Wi-Fi, μικρά δίκτυα κυττάρων, επικοινωνία μεταξύ οχημάτων ή εφαρμογές IoT, το Kappa 438 PCB σας δίνει τη δυνατότητα να επιτύχετε εξαιρετικά αποτελέσματα.Αναβαθμίστε τα σχέδιά σας σήμερα και βιώστε την απρόσκοπτη ενσωμάτωση, εξαιρετικές επιδόσεις και αξιοπιστία που προσφέρει το Kappa 438 PCB.
