Υλικό: | RF-35A2 | Μέγεθος PCB: | 760,04 mm x 33,18 mm = 1PCS, +/- 0,15 mm |
---|---|---|---|
Βάρος χαλκού: | Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) | Τελεία επιφάνειας: | Ασημί εμβάπτισης |
Αριθμός στρωμάτων: | 2-στρώμα | Δάχος PCB: | 0,25 χιλ. |
Επισημαίνω: | Χρυσάφι διπλής όψης με βύθιση PCB,5mil RF-35A2 PCB,Χωρίς μάσκα συγκόλλησης PCB βύθιση ασήμι |

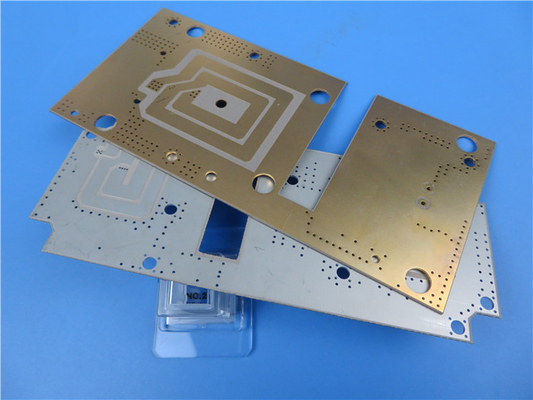

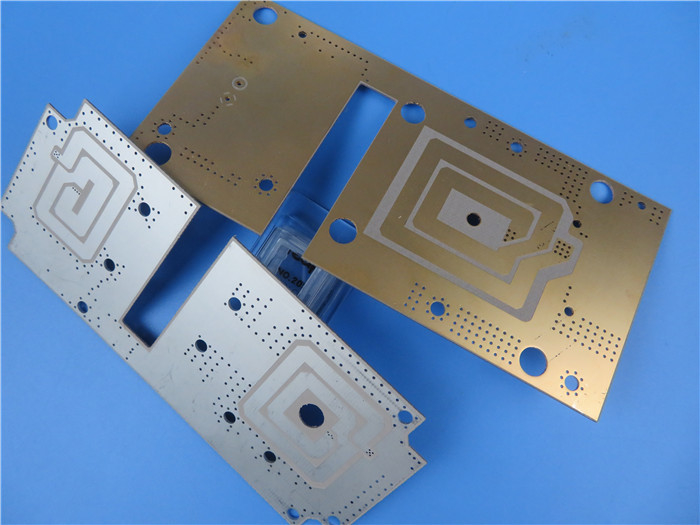

Η RF-35A2 είναι ένα πρωτοποριακό υλικό PCB που έχει σχεδιαστεί για να προσφέρει εξαιρετικές επιδόσεις σε εφαρμογές υψηλής συχνότητας.Με εξαιρετικά χαμηλή περιεκτικότητα σε υαλοειδή και ομοιογενή διηλεκτρική σταθερά, το RF-35A2 επιτυγχάνει απαράμιλλες ιδιότητες απώλειας εισαγωγής και βέλτιστη μεταφορά ισχύος, καθιστώντας το την κορυφαία επιλογή για ενισχυτές ισχύος, φίλτρα / ζευγάρια, ψηφιακά κυκλώματα υψηλής ταχύτητας, παθητικά εξαρτήματα,και ασύρματες κεραίες.

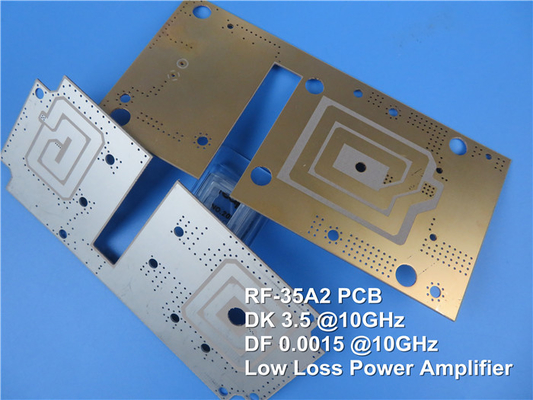

Το RF-35A2 ξεχωρίζει με το υποστρώμα ενισχυτή ισχύος εξαιρετικά χαμηλής απώλειας, παρέχοντας μια ιδανική πλατφόρμα για ενισχυτές ισχύος με ελάχιστη υποβάθμιση σήματος και μέγιστη απόδοση.Η διηλεκτρική σταθερά του (Dk) είναι 3.5 στα 10 GHz εξασφαλίζει συνεπή διάδοση του σήματος και ελαχιστοποιεί τις μεταβολές αντίστασης, χάρη στην ομοιογενή Dk σε όλο το στρώμα.
Εξαιρετικά χαμηλός συντελεστής διάσπασης είναι ένα άλλο αξιοσημείωτο χαρακτηριστικό του RF-35A2.Η RF-35A2 επιτρέπει τη μέγιστη μεταφορά ισχύος με ελαχιστοποίηση της παραγωγής θερμότηταςΑυτό το χαρακτηριστικό επιτρέπει την αποτελεσματική ενίσχυση ισχύος χωρίς να θυσιάζεται η απόδοση.
Υλικό PCB: | Κεραμική υαλοπλαστική από PTFE |
Ονομασία: | RF-35A2 |
Διορθωτική σταθερά: | 3.15 |
Παράγοντας διάσπασης | 0.0015 |
Αριθμός στρωμάτων: | Διπλό στρώμα, πολυστρώμα, υβριδικό PCB |
Βάρος χαλκού: | 0.5oz (17 μm), 1oz (35 μm) |
Δυνατότητα εκτόξευσης: | 10mil (0.254mm); 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) |
Μέγεθος PCB: | ≤ 400 mm × 500 mm |
Μάσκα συγκόλλησης: | Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ. |
Εκτέλεση επιφάνειας: | Γυμνό χαλκό, HASL, ENIG, ασήμι βύθισης, κασσίτερο βύθισης, OSP κλπ. |
Το RF-35A2 παρουσιάζει χαμηλούς συντελεστές θερμικής διαστολής (CTE) με τιμές x και y των 10 ppm/°C και 13 ppm/°C, αντίστοιχα.Αυτές οι χαμηλές τιμές CTE συμβάλλουν στη διαμετρική σταθερότητα και την αξιοπιστία του υλικού, καθιστώντας την εξαιρετική επιλογή για την επιφανειακή τοποθέτηση φορητών τσιπ.
Κατασκευασμένο με μια ιδιόκτητη διαδικασία πολλών βημάτων, το RF-35A2 εξασφαλίζει εξαιρετική προσκόλληση της φλούδας χαλκού.Αυτή η ανώτερη προσκόλληση βελτιώνει την αξιοπιστία και την αντοχή των συνδέσεων μεταξύ των στρωμάτων χαλκού και του υποστρώματος, παρέχοντας μια σταθερή βάση για το σχεδιασμό PCB σας.
Εκτός από τις εξαιρετικές ηλεκτρικές του ιδιότητες, το RF-35A2 προσφέρει αρκετά οφέλη.Ενώ εξαιρετική αντοχή της φλούδας (1 ozΜε χαμηλή απορρόφηση υγρασίας 0,03%, το RF-35A2 διατηρεί σταθερότητα και αξιοπιστία σε διάφορα περιβάλλοντα.Το υλικό διευκολύνει επίσης την ευκολία της γεώτρησης, εξορθολογίζοντας τη διαδικασία παραγωγής PCB.
Ιδιοκτησία | Μέθοδος δοκιμής | Μονάδα | Αξία | Μονάδα | Αξία |
Dk @ 10 GHz | IPC-650 2.5.5.5.1 (Αναπροσαρμοσμένη) | 3.5 | 3.5 | ||
Df @ 10 GHz | IPC-650 2.5.5.5.1 (Αναπροσαρμοσμένη) | 0.0015 | 0.0015 | ||
Απορρόφηση υγρασίας | IPC-650 2.6.2.1 | % | 0.03 | % | 0.03 |
Ηλεκτρική διάσπαση | IPC-650 2.5.6/ASTM D 149 | kV | 59 | kV | 59 |
Δυνατότητα διηλεκτρικής | ΑΣTM D 149 | V/mil | 1000 | Β/μμ | 39,370 |
Αντίσταση όγκου | IPC-650 2.5.17.1 Sec. 5.2.1 (Κατάσταση υγρασίας) | Mohm/cm | 10^9 | Mohm/cm | 10^9 |
Αντίσταση επιφάνειας | IPC-650 2.5.17.1 Sec. 5.2.1 (Κατάσταση υγρασίας) | Μωμ. | 10^8 | Μωμ. | 10^8 |
Αντίσταση τόξου | IPC-650 2.5.1 | Δευτερόλεπτα | 242 | Δευτερόλεπτα | 242 |
Δυνατότητα κάμψης (MD) | IPC-650 2.4.4 | kpsi | 24 | Επικαιροποίηση | 165 |
Δυνατότητα κάμψης (CD) | IPC-650 2.4.4 | kpsi | 15 | Επικαιροποίηση | 103 |
Δυνατότητα τράβηξης (MD) | ΑΣTM D 3039 | σπι | 16,800 | Επικαιροποίηση | 116 |
Δυνατότητα τράβηξης (CD) | ΑΣTM D 3039 | σπι | 11,000 | Επικαιροποίηση | 75.8 |
Μοντέλο νεολαίας (MD) | ΑΣTM D 3039 | σπι | 106 | Επικαιροποίηση | 8,343 |
Το Young's Modulus (CD) | ΑΣTM D 3039 | σπι | 106 | Επικαιροποίηση | 7,171 |
Ποσοστό Poisson's (MD) | ΑΣTM D 3039 | 0.14 | 0.14 | ||
Αναλογία Poisson (CD) | ΑΣTM D 3039 | 0.1 | 0.1 | ||
Δυνατότητα κατά τη διάσπαση (MD) | ΑΣTM D 3039 | % | 1.6 | % | 1.6 |
Τραύση κατά τη διάσπαση (CD) | ΑΣTM D 3039 | % | 1.4 | % | 1.4 |
Μοντέλο συμπίεσης (άξονας Z) | ASTM D 695 (23°C) | kpsi | 385 | Επικαιροποίηση | 2,650 |
Δυνατότητα απολέπισης (1 ουγγ. VLP) | IPC-650 2.4.8 (Θερμική πίεση) | Λιβρά/μέσα | 12 | Α/χμ | 2.1 |
Δυνατότητα απολέπισης (1 ουγγ. VLP) | IPC-650 2.4.8.3 (150 °C) (υψώθηκε θερμοκρασία) | Λιβρά/μέσα | 14 | Α/χμ | 2.5 |
Δυνατότητα απολέπισης (1 ουγγ. VLP) | IPC-650 2.4.8 δευτερόλεπτο 5.2.3 (Κημικές ουσίες) | Λιβρά/μέσα | 11 | Α/χμ | 2 |
Πληθυσμός (ειδική βαρύτητα) | gm/cm3 | 2.28 | gm/cm3 | 2.28 | |
Ειδική θερμότητα | ASTM E 1269 (DSC) (100 °C) | Υ/γ/Κ | 0.99 | Υ/γ/Κ | 0.99 |
Θερμική αγωγιμότητα | ΑΣTM F 433 | W/M*K | 0.29 | W/M*K | 0.29 |
Td | IPC-650 2.4.24.6 2% απώλεια βάρους | °C | 528 | °C | 528 |
Td | IPC-650 2.4.24.6 5% απώλεια βάρους | °C | 547 | °C | 547 |
ΚΤΕ (x) | IPC-650 2.4.41 (> RT - 125°C) | ppm/°C | 10 | ppm/°C | 10 |
ΚΤΕ (y) | IPC-650 2.4.41 (> RT - 125°C) | ppm/°C | 13 | ppm/°C | 13 |
ΚΤΕ (z) | IPC-650 2.4.41 (> RT - 125°C) | ppm/°C | 108 | ppm/°C | 108 |
Αυτό το 2 στρώματα άκαμπτο PCB κατασκευασμένο με RF-35A2 διαθέτει ένα στρώμα χαλκού πάχους 35 μm (1 oz) για βέλτιστη αγωγιμότητα.παρέχοντας τις επιθυμητές ηλεκτρικές ιδιότητεςΟι διαστάσεις της πλακέτας είναι 76,04 mm x 33,18 mm (1 PCS) με ανοχή +/- 0,15 mm, εξασφαλίζοντας ακριβείς διαστάσεις για τις ειδικές σας απαιτήσεις.Το PCB υποβάλλεται σε 100% ηλεκτρική δοκιμή πριν από την αποστολή, διασφαλίζοντας την αξιοπιστία και τη συμμόρφωση με τα πρότυπα ποιότητας.
Με 23 συστατικά και 56 συνολικά pads, συμπεριλαμβανομένων 45 pads through-hole και 11 pads SMT top, αυτό το PCB προσφέρει ευελιξία για διάφορες εφαρμογές.παρέχοντας ευελιξία στις συνδέσεις κυκλωμάτωνΤο PCB είναι συμβατό με τα αρχεία εικόνας Gerber RS-274-X και κατασκευάζεται σύμφωνα με το πρότυπο ποιότητας IPC-Class-2, εξασφαλίζοντας αξιοπιστία και σταθερή απόδοση.
Τα PCB RF-35A2 είναι διαθέσιμα για αγορά σε όλο τον κόσμο, επιτρέποντας στους μηχανικούς και τους κατασκευαστές από όλες τις περιοχές να επωφεληθούν από την εξαιρετική τους ποιότητα.Ανοίξτε το δυναμικό του RF-35A2 στις εφαρμογές υψηλής συχνότητας., όπως ενισχυτές ισχύος, φίλτρα/σύνδεσμοι, ψηφιακά κυκλώματα υψηλής ταχύτητας, παθητικά εξαρτήματα και ασύρματες κεραίες.
