1OZ RF-60TC Πίνακας Τυποποιημένων Κυκλωμάτων 5mil 0.25mm με Immersion Gold

1OZ RF-60TC Printed Circuit Board 5mil 0.25mm with Immersion Gold

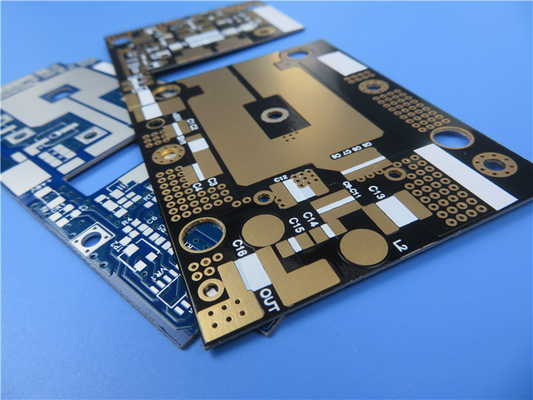

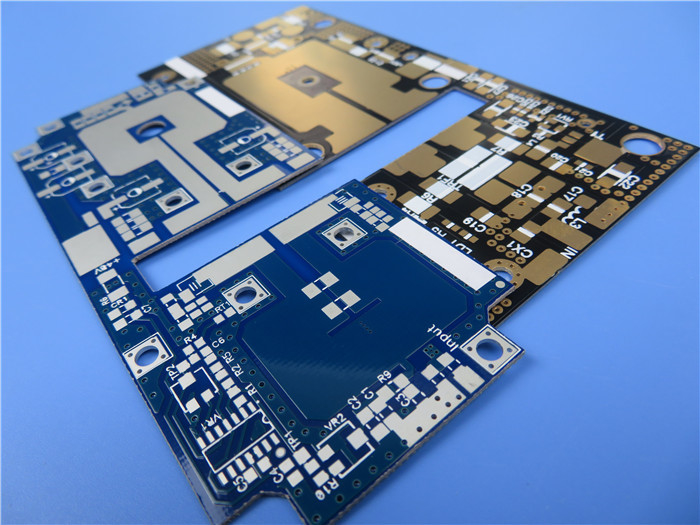

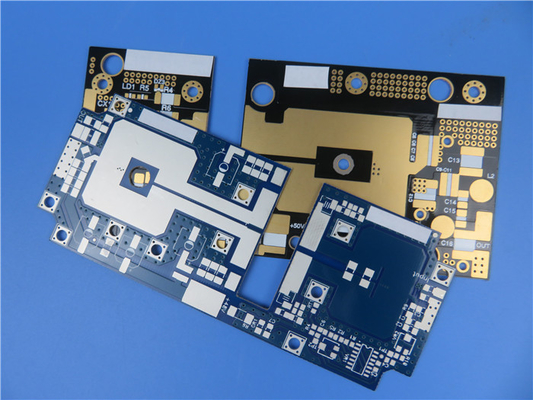

1OZ RF-60TC Printed Circuit Board 5mil 0.25mm with Immersion Gold 1OZ RF-60TC Printed Circuit Board 5mil 0.25mm with Immersion Gold 1OZ RF-60TC Printed Circuit Board 5mil 0.25mm with Immersion Gold

Μεγάλες Εικόνας :  1OZ RF-60TC Πίνακας Τυποποιημένων Κυκλωμάτων 5mil 0.25mm με Immersion Gold

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng
Πιστοποίηση: UL, ISO9001, IATF16949
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1pcs
Τιμή: USD9.99-99.99/PCS
Συσκευασία λεπτομέρειες: Σώμα σακούλες+Κάρτονες
Χρόνος παράδοσης: 8-9 εργάσιμες ημέρες
Όροι πληρωμής: Τ/Τ
Δυνατότητα προσφοράς: 5000 PCS ανά μήνα
Λεπτομερής Περιγραφή Προϊόντος
Υλικό: RF-60TC Μέγεθος PCB: 54.19mm x 34.47mm = 1PCS, +/- 0.15mm
Βάρος χαλκού: Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) Τελεία επιφάνειας: Χρυσός βύθισης
Αριθμός στρωμάτων: 2-στρώμα Δάχος PCB: 00,3 mm
Επισημαίνω:

1OZ Περικυκλωτική επιφάνεια τυπωμένων κυκλωμάτων χρυσού

,

RF-60TC Πλημμυριστική χρυσή επιφάνεια κυκλωμάτων

,

Πίνακας κυκλωμάτων 5 χιλιοστών.

Εισαγωγή του προηγμένου PCB υψηλής συχνότητας για εφαρμογές ηλεκτρικής ενέργειας και κεραίας - RF-60TC PCB.Η RF-60TC είναι ένα πρωτοποριακό υλικό υψηλής συχνότητας που έχει σχεδιαστεί για να καλύπτει τις απαιτήσεις των εφαρμογών υψηλής ισχύος RF και μικροκυμάτωνΑυτό το θερμικά αγωγό, κεραμικά γεμάτο, γυάλινα ενισχυμένο στρώμα PTFE προσφέρει εξαιρετικές επιδόσεις για εφαρμογές που απαιτούν χαμηλότερες θερμοκρασίες λειτουργίας, βελτιωμένα κέρδη,και αποδοτικότητες σε μικροσκοπικά σχέδια κεραίαςΤο RF-60TC θέτει ένα νέο πρότυπο στην αγορά 6,15 DK παρέχοντας εξαιρετική διηλεκτρική διάχυση θερμότητας και αξιοσημείωτα χαμηλές διηλεκτρικές απώλειες.



Βασικά χαρακτηριστικά του RF-60TC:

1Πυρηνικά σύνθετα PTFE ενισχυμένα με γυαλί:
Η RF-60TC ενσωματώνει προηγμένα κεραμικά σύνθετα PTFE ενισχυμένα με γυαλί, εξασφαλίζοντας ανώτερη απόδοση και αξιοπιστία σε εφαρμογές υψηλής ισχύος.



2Η ακριβής διηλεκτρική σταθερά (Dk) 6,15 στα 10 GHz:
Με σταθερό Dk 6,15 στα 10 GHz, η RF-60TC εγγυάται σταθερή ηλεκτρική απόδοση σε ευρύ φάσμα συχνοτήτων, επιτρέποντας ακριβή διάδοση σήματος.



3. Χαμηλός συντελεστής διάσπασης:
Η RF-60TC διαθέτει χαμηλό συντελεστή διάσπασης 0,002 στα 10 GHz και 23 ° C, επιτρέποντας αποτελεσματική μεταφορά ισχύος με ελαχιστοποίηση της απώλειας ενέργειας.



4Θερμικός συντελεστής Dk:
Το υλικό παρουσιάζει θερμικό συντελεστή Dk -3,58 ppm/°C σε θερμοκρασία από -50°C έως 150°C, εξασφαλίζοντας σταθερά ηλεκτρικά χαρακτηριστικά ακόμη και σε διαφορετικές θερμικές συνθήκες.



5Εξαιρετική θερμική αγωγιμότητα:
Η RF-60TC προσφέρει υψηλές τιμές θερμικής αγωγιμότητας, παρέχοντας βελτιωμένη μεταφορά θερμότητας και επιτρέποντας πρόσθετο περιθώριο σχεδιασμού.Βοηθά στην παράταση της ζωής των ενεργών συστατικών και βελτιώνει τη μακροπρόθεσμη αξιοπιστίαΟι τιμές θερμικής αγωγιμότητας είναι 0,9 W/M*K (μη καλυμμένο), 1,0 W/M*K (0,5 oz χαλκού) και 1,05 W/M*K (1 oz χαλκού).



6. Χαμηλή απορρόφηση υγρασίας:
Με ποσοστό απορρόφησης υγρασίας μόλις 0,03%, το RF-60TC διατηρεί τις ηλεκτρικές και μηχανικές του ιδιότητες, εξασφαλίζοντας σταθερή απόδοση με την πάροδο του χρόνου.



7Διαμετρική σταθερότητα και CTE:

Η RF-60TC διαθέτει χαμηλούς συντελεστές θερμικής διαστολής (CTE) με αξίες στον άξονα X και στον άξονα Y 9,9 ppm/°C και αξία στον άξονα Z 40 ppm/°C.Αυτή η εξαιρετική διαμετρική σταθερότητα επιτρέπει την κατασκευή πολυεπίπεδων PCB με υψηλό αριθμό στρωμάτων με βελτιωμένη αξιοπιστία των τρυπών.



Τυπικές τιμές RF-60TC
Ιδιοκτησία Μέθοδος δοκιμής Μονάδα Αξία Μονάδα Αξία
Dk @ 10 GHz IPC-650 2.5.5.5.1 (Αναπροσαρμοσμένη)   60,15 ± 0.15   60,15 ± 0.15
Df @ 10 GHz IPC-650 2.5.5.5.1 (Αναπροσαρμοσμένη)   0.002   0.002
TcK   ppm/°C -Τρία.581 ppm/°C -Τρία.581
Ηλεκτρική διάσπαση IPC-650 2.5.6 kV 55 kV 55
Δυνατότητα διηλεκτρικής IPC-650 2.5.6.2 V/mil 550 Β/μμ 21,654
Αντίσταση τόξου IPC-650 2.5.1 Δευτερόλεπτα > 180 Δευτερόλεπτα > 180
Απορρόφηση υγρασίας IPC-650 2.6.2.1 % 0.03 % 0.03
Δυνατότητα κάμψης (MD) IPC-650 2.4.4 σπι 10,000 Επικαιροποίηση 69
Δυνατότητα κάμψης (CD) IPC-650 2.4.4 σπι 9,000 Επικαιροποίηση 62
Δυνατότητα τράβηξης (MD) IPC-650 2.4.19 σπι 9,000 Επικαιροποίηση 62
Δυνατότητα τράβηξης (CD) IPC-650 2.4.19 σπι 7,000 Επικαιροποίηση 48
Μοντέλο νεολαίας (MD) ASTM D 3039/IPC-TM-650 2.4.19 kpsi 721 Επικαιροποίηση 4971
Ποσοστό Poisson's (MD) ASTM D 3039/IPC-TM-650 2.4.19   0.155   0.155
Δυνατότητα απολέπισης (1 oz. ED) IPC-650 2.4.8 Λιβρά/μέσα 8 Α/χμ 1.43
Θερμική αγωγιμότητα (μη καλυμμένη) IPC-650 2.4.50 W/M*K 0.9 W/M*K 0.9
Θερμική αγωγιμότητα (CH/CH) IPC-650 2.4.50 W/M*K 1 W/M*K 1
Θερμική αγωγιμότητα (C1/C1) IPC-650 2.4.50 W/M*K 1.05 W/M*K 1.05
Διαμετρική σταθερότητα (MD) IPC-650 2.4.39 Τμήμα 5.4 (Μετά τη μαγειρική) χιλιοστά 0.01 mm/M 0.01
Διαμετρική σταθερότητα (CD) IPC-650 2.4.39 Τμήμα 5.4 (Μετά τη μαγειρική) χιλιοστά 0.69 mm/M 0.69
Διαμετρική σταθερότητα (MD) IPC-650 2.4.39 Τμήμα 5.5 (Θερμική πίεση) χιλιοστά 0.06 mm/M 0.06
Διαμετρική σταθερότητα (CD) IPC-650 2.4.39 Τμήμα 5.5 (Θερμική πίεση) χιλιοστά 0.8 mm/M 0.8
Αντίσταση επιφάνειας IPC-650 2.5.17.1 (Μετά την υγρασία) Μωμ. 1.0 x 108 Μωμ. 1.0 x 108
Αντίσταση όγκου IPC-650 2.5.17.1 (Μετά την υγρασία) Mohm/cm 1.0 x 108 Mohm/cm 1.0 x 108
ΚΤΕ (άξονας X, Y) IPC-650 2.4.41 (RT- 150 °C) ppm/°C 9.9 ppm/°C 9.9
ΚΤΕ (άξονας Z) IPC-650 2.4.41 (RT- 150 °C) ppm/°C 40 ppm/°C 40
Πληθυσμός (ειδική βαρύτητα) IPC-650 2.3.5 g/cm3 2.84 g/cm3 2.84
Ειδική θερμότητα IPC-650 2.4.50 Δ/γΚ 0.94 Δ/γΚ 0.94
Td (2% Wt. απώλεια) IPC - 650 2.4.24.6 / TGA °F 930 °C 500
Td (5% απώλεια βάρους) IPC - 650 2.4.24.6 / TGA °F 960 °C 515
Αξιολόγηση εύφλεκτης ικανότητας UL 94   V-0   V-0



Οφέλη του RF-60TC:

- Βελτιωμένη απώλεια για καλύτερη ακεραιότητα σήματος.
- Υψηλή θερμική αγωγιμότητα για αποτελεσματική διάχυση της θερμότητας.
- Βελτιωμένη σταθερότητα διαστάσεων για αξιόπιστη απόδοση.
- Χαμηλή CTE στον άξονα Z 40 ppm/°C για μειωμένη πίεση στα εξαρτήματα.
- Εξαιρετική προσκόλληση στο μέταλλο για ασφαλείς συνδέσεις.
- Σταθερή Dk σε συχνότητα και θερμοκρασία για σταθερή απόδοση.
- Χαμηλή απορρόφηση υγρασίας για μακροχρόνια αξιοπιστία.



Λεπτομέρειες κατασκευής PCB:
Το RF-60TC υποστρώμα έχει πάχος 0,127 mm (5 mils), παρέχοντας τις επιθυμητές ηλεκτρικές ιδιότητες.Οι διαστάσεις της σανίδας είναι 54.19mm x 34.47mm (1PCS) με ανοχή +/- 0.15mm, εξασφαλίζοντας ακριβείς διαστάσεις για τις ειδικές σας απαιτήσεις.διασφάλιση της αξιοπιστίας και της τήρησης των προτύπων ποιότητας.



Υλικό PCB: Κηραμικά γεμάτα υαλοπλαστικά με βάση το PTFE
Ονομασία: RF-60TC
Διορθωτική σταθερά: 6.15
Αριθμός στρωμάτων: Διπλό στρώμα, πολυστρώμα, υβριδικό PCB
Βάρος χαλκού: 0.5oz (17 μm), 1oz (35 μm)
Μονάδα διαμόρφωσης: 10mil (0.254mm); 20mil (0.508mm), 25mil ((0.635mm); 30mil (0.762mm), 60mil (1.524mm)
Μέγεθος PCB: ≤ 400 mm × 500 mm
Μάσκα συγκόλλησης: Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ.
Εκτέλεση επιφάνειας: Γυμνό χαλκό, HASL, ENIG, ασήμι βύθισης, κασσίτερο βύθισης, OSP κλπ.



1OZ RF-60TC Πίνακας Τυποποιημένων Κυκλωμάτων 5mil 0.25mm με Immersion Gold 0



Στατιστικές PCB:

Αυτό το RF PCB αποτελείται από 14 συστατικά και συνολικά 32 pads, συμπεριλαμβανομένων 21 pads through-hole και 11 pads SMT top. Περιλαμβάνει 21 διαδρόμους και έχει 3 δίκτυα, προσφέροντας ευελιξία στις συνδέσεις κυκλωμάτων.



Τέχνη και πρότυπα ποιότητας:

Τα PCB RF-60TC είναι συμβατά με τα αρχεία εικόνας Gerber RS-274-X και κατασκευάζονται σύμφωνα με το πρότυπο ποιότητας IPC-Class-2, εξασφαλίζοντας αξιοπιστία και σταθερή απόδοση.Είναι διαθέσιμα για αγορά σε όλο τον κόσμο., επιτρέποντας στους μηχανικούς και τους κατασκευαστές από όλες τις περιοχές να επωφεληθούν από την εξαιρετική τους ποιότητα.



Τυπικές εφαρμογές του RF-60TC:

Αναζητήστε την εξαιρετική απόδοση και αξιοπιστία του RF-60TC σε ενισχυτές υψηλής ισχύος, μικροσκοπικές κεραίες, συσκευές GPS, φίλτρα, συνδετήρες, διαχωριστές και δορυφόρους.Παραγγείλετε PCB RF-60TC σήμερα και να πάρει τα σχέδια σας σε νέα ύψη της αποτελεσματικότητας και της απόδοσης.
