RO3006 Χάλκινη επιφάνεια επικαλύψεως βύθισης χρυσού RF PCB 2 στρώσεων 50mil 1OZ

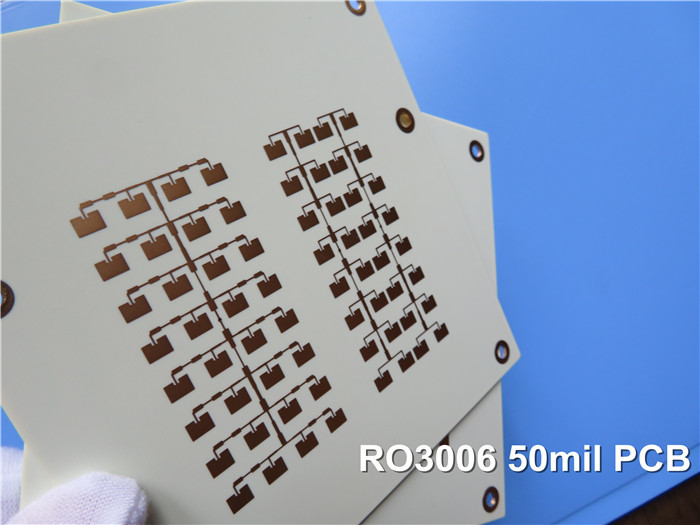

RO3006 Copper Coating Immersion Gold RF PCB Board 2-layer 50mil 1OZ

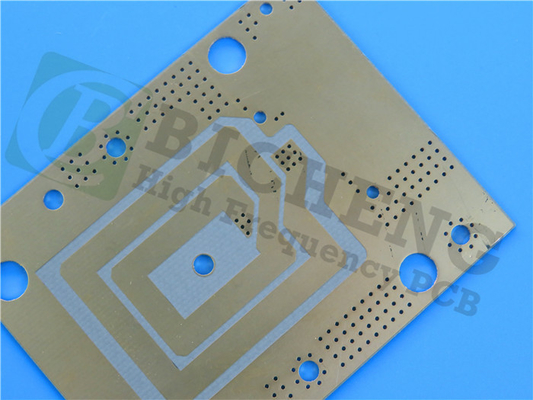

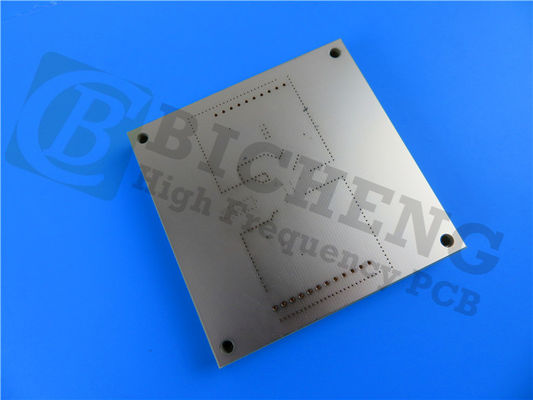

RO3006 Copper Coating Immersion Gold RF PCB Board 2-layer 50mil 1OZ RO3006 Copper Coating Immersion Gold RF PCB Board 2-layer 50mil 1OZ RO3006 Copper Coating Immersion Gold RF PCB Board 2-layer 50mil 1OZ

Μεγάλες Εικόνας :  RO3006 Χάλκινη επιφάνεια επικαλύψεως βύθισης χρυσού RF PCB 2 στρώσεων 50mil 1OZ

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng
Πιστοποίηση: UL, ISO9001, IATF16949
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1pcs
Τιμή: USD9.99-99.99/PCS
Συσκευασία λεπτομέρειες: Σώμα σακούλες+Κάρτονες
Χρόνος παράδοσης: 8-9 εργάσιμες ημέρες
Όροι πληρωμής: Τ/Τ
Δυνατότητα προσφοράς: 5000 PCS ανά μήνα
Λεπτομερής Περιγραφή Προϊόντος
Υλικό: Ρότζερς RO3006 Μέγεθος PCB: 55 mm x 47 mm = 1PCS
Βάρος χαλκού: Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) Τελεία επιφάνειας: Χρυσός βύθισης
Αριθμός στρωμάτων: 2-στρώμα Δάχος PCB: 00,3 mm
Επισημαίνω:

Πίνακας PCB 50mil RF

,

1OZ Δισκότο PCB RF χαλκού

,

RO3006 Δελτίο PCB RF

Παρουσιάζουμε το νέο μας PCB με τα πιο προηγμένα καλώδια RO3006 του Ρότζερς, με εξαιρετική ηλεκτρική και μηχανική σταθερότητα.το κεραμικό αυτό συνθετικό υλικό PTFE εξασφαλίζει αξιόπιστες επιδόσεις σε ένα ευρύ φάσμα εφαρμογώνΜε σταθερή διηλεκτρική σταθερά (Dk) σε διάφορες θερμοκρασίες, εξαλείφει την αλλαγή βήματος στο Dk που συνήθως παρατηρείται με υλικά γυαλιού PTFE κοντά σε θερμοκρασία δωματίου.



Βασικά χαρακτηριστικά:

Rogers RO3006 κεραμικά γεμάτα σύνθετα PTFE
Δηλεκτρική σταθερά 6,15+/- 0,15 σε 10 GHz/23°C
Συντελεστής διάσπασης 0,002 σε 10 GHz/23°C
Td> 500°C
Θερμική αγωγιμότητα 0,79 W/mK
Απορρόφηση υγρασίας 0,02%
Συντελεστής θερμικής διαστολής (-55-288 °C): άξονας Χ 17 ppm/°C, άξονας Y 17 ppm/°C, άξονας Ζ 24 ppm/°C



RO3006 Τυπική αξία
Ιδιοκτησία RO3006 Κατεύθυνση Μονάδες Υπόθεση Μέθοδος δοκιμής
Η διηλεκτρική σταθερά,εΠρόοδος 6.15±0.05 Z   10 GHz/23°C IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα
Η διηλεκτρική σταθερά,εΣχεδιασμός 6.5 Z   8GHz έως 40GHz Μέθοδος διαφορικού μήκους φάσης
Παράγοντας διάσπασης,tanδ 0.002 Z   10 GHz/23°C IPC-TM-650 2.5.5.5
Θερμικός συντελεστής ε - 262 Z ppm/°C 10 GHz -50°C έως 150°C IPC-TM-650 2.5.5.5
Διαμετρική σταθερότητα 0.27
0.15
X
Y
χιλιοστά ΚΟΝΤ Α IPC-TM-650 2.2.4
Αντίσταση όγκου 105   MΩ.cm ΚΟΝΤ Α IPC 2.5.17.1
Αντίσταση επιφάνειας 105   ΚΟΝΤ Α IPC 2.5.17.1
Μοντέλο τράβηξης 1498
1293
X
Y
MPa 23°C ΑΣTM D 638
Απορρόφηση υγρασίας 0.02   % D48/50 IPC-TM-650 2.6.2.1
Ειδική θερμότητα 0.86   j/g/k   Υπολογισμός
Θερμική αγωγιμότητα 0.79   W/M/K 50°C ΑΣTM D 5470
Συντελεστής θερμικής διαστολής
(-55 έως 288°C)
17
17
24
X
Y
Z
ppm/°C 23°C/50% RH IPC-TM-650 2.4.4.1
Td 500   °C TGA   ΑΣTM D 3850
Σφιχτότητα 2.6   gm/cm3 23°C ΑΣTM D 792
Δυνατότητα της φλούδας χαλκού 7.1   Επικεφαλής. 1 ουγκιά, EDC μετά την πλωτότητα της συγκόλλησης IPC-TM 2.4.8
Πυροδοσία V-0       UL 94
Συμβατό με διαδικασία χωρίς μόλυβδο - Ναι, ναι.



Πλεονεκτήματα

Ενιαίες μηχανικές ιδιότητες για ένα εύρος διαμετρικών σταθερών:
Ιδανικό για πολυστρωτά σχέδια πλακών με διάφορες διηλεκτρικές σταθερές
Κατάλληλο για χρήση με υβριδικά σχέδια πολυεπίπεδων πλακών από ηποξικό γυαλί
Χαμηλός συντελεστής διεύρυνσης στο επίπεδο (αντίστοιχο χαλκό):
Επιτρέπει πιο αξιόπιστα επιφανειακά μοντέλα
Ιδανικό για εφαρμογές ευαίσθητες στη θερμοκρασία
Εξαιρετική σταθερότητα διαστάσεων
Διαδικασία παραγωγής σε όγκο:
Οικονομική τιμολόγηση του λαμινίου



Συγκέντρωση PCB:

Δύο στρώσεις άκαμπτων PCB
Copper_layer_1: 35 μm
Rogers RO3006 Υποστρώμα: 50mil (1.27mm)
Copper_layer_2: 35 μm



Υλικό PCB: Συσκευάσματα PTFE γεμάτα κεραμικά
Ονομασία: RO3006
Διορθωτική σταθερά: 6.15
Παράγοντας διάσπασης 0.002 10GHz
Αριθμός στρωμάτων: Διπρόσωπο PCB, πολυεπίπεδο PCB, υβριδικό PCB
Βάρος χαλκού: 0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm)
Δυνατότητα εκτόξευσης: 5mil ((0,127mm), 10mil ((0,254mm), 20mil ((0,508mm), 30mil (0,762mm), 60mil (1.524mm)
Μέγεθος PCB: ≤ 400 mm × 500 mm
Μάσκα συγκόλλησης: Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ.
Εκτέλεση επιφάνειας: Καθαρό χαλκό, HASL, ENIG, ασήμι βύθισης, κασσίτερο βύθισης, OSP, καθαρό χρυσαφένιο κλπ.


Λεπτομέρειες κατασκευής PCB:

Αυτό το PCB έχει ένα συμπαγές μέγεθος με διαστάσεις 55 mm x 47 mm, καθιστώντας το κατάλληλο για εφαρμογές περιορισμένου χώρου.που επιτρέπουν την ακριβή διαδρομή των σημάτων και την αποτελεσματική χρήση του χώρου του σκάφουςΤο ελάχιστο μέγεθος της τρύπας είναι 0,3 mm, επιτρέποντας την εγκατάσταση μικρών εξαρτημάτων και διευκολύνοντας την εύκολη συναρμολόγηση.



Η επιφάνεια δεν περιλαμβάνει τυφλούς διαδρόμους, απλοποιώντας τη διαδικασία κατασκευής και μειώνοντας το κόστος..Τα εξωτερικά στρώματα έχουν βάρος χαλκού 1 ουγκιάς (1,4 mils), παρέχοντας επαρκή αγωγιμότητα για τη μετάδοση σήματος και διανομή ισχύος.διασφάλιση αξιόπιστων συνδέσεων μεταξύ των διαφόρων στρωμάτων του PCB.



Η επιφάνεια του PCB είναι από χρυσό βύθισης, το οποίο προσφέρει εξαιρετική αντοχή στη διάβρωση και τη δυνατότητα συγκόλλησης, εξασφαλίζοντας ισχυρές επιδόσεις σε διάφορα περιβάλλοντα.Το επάνω νήμα μεταξιού παρουσιάζεται με λευκό, παρέχοντας σαφή και ευανάγνωστη επισήμανση των εξαρτημάτων για εύκολη συναρμολόγηση και αναγνώριση.απλούστευση της διαδικασίας παραγωγής και μείωση του κόστους.



Πριν από την αποστολή, κάθε PCB υποβάλλεται σε ηλεκτρική δοκιμή 100% για να εξασφαλιστεί η λειτουργικότητά του και η απόδοσή του.Αυτή η ολοκληρωμένη διαδικασία δοκιμών εγγυάται ότι το PCB πληροί τις απαιτούμενες προδιαγραφές και λειτουργίες όπως προορίζεται.



RO3006 Χάλκινη επιφάνεια επικαλύψεως βύθισης χρυσού RF PCB 2 στρώσεων 50mil 1OZ 0



Στατιστικές PCB:

Το εν λόγω PCB αποτελείται από 16 συστατικά, τα οποία επιτρέπουν τη δημιουργία πολύπλοκων ηλεκτρονικών κυκλωμάτων.που χρησιμεύουν ως σημεία σύνδεσης για εξαρτήματα και επιτρέπουν τη μετάδοση ηλεκτρικών σημάτωνΜεταξύ αυτών των πλακών, 29 είναι αφιερωμένα σε εξαρτήματα μέσω τρύπας, ενώ 17 είναι σχεδιασμένα για εξαρτήματα τεχνολογίας επιφανειακής τοποθέτησης (SMT) στην επάνω πλευρά του πίνακα.Δεν υπάρχουν SMT pads στην κάτω πλευρά του PCB.



Η πλακέτα περιλαμβάνει 41 διαδρόμους, οι οποίοι επιτρέπουν συνδέσεις μεταξύ διαφορετικών στρωμάτων και διευκολύνουν τη ροή των σημάτων και της ισχύος.που αντιπροσωπεύει τα διακριτά ηλεκτρικά μονοπάτια εντός του σχεδιασμού PCB.



Η μορφή σχεδίου που χρησιμοποιείται για αυτό το PCB είναι Gerber RS-274-X, ένα ευρέως αποδεκτό πρότυπο στη βιομηχανία για την κατασκευή PCB.Εξασφαλίζει τη συμβατότητα με διάφορες διαδικασίες κατασκευής και επιτρέπει την ακριβή αναπαραγωγή του σχεδίου.



Το εν λόγω PCB συμμορφώνεται με το πρότυπο IPC-Class-2, το οποίο καθορίζει ειδικά κριτήρια ποιότητας και απόδοσης για τα PCB που προορίζονται για γενικά ηλεκτρονικά προϊόντα.Αυτή η συμμόρφωση με αναγνωρισμένο βιομηχανικό πρότυπο εξασφαλίζει ότι το PCB πληροί τα απαιτούμενα επίπεδα αξιοπιστίας και απόδοσης.



Η διαθεσιμότητα αυτού του PCB δεν περιορίζεται σε μια συγκεκριμένη περιοχή ή αγορά. Είναι προσβάσιμο σε όλο τον κόσμο, επιτρέποντας στους πελάτες από διαφορετικές τοποθεσίες να επωφεληθούν από τα χαρακτηριστικά και τις εφαρμογές του.



Μερικές Τυπικές Εφαρμογές:

Εφαρμογές ραντάρ αυτοκινήτων
Άντενες δορυφορικής παγκόσμιας θέσης
Συστήματα κυτταρικών τηλεπικοινωνιών: ενισχυτές ισχύος και κεραίες
Άλλες κεραίες για ασύρματες επικοινωνίες
Δορυφόροι απευθείας μετάδοσης
Σύνδεσμος δεδομένων σε καλωδιακά συστήματα
Απομακρυσμένοι αναγνώστες μετρητών
Πίσω αεροπλάνα



Ανακαλύψτε την αξιοπιστία και την απόδοση των παγκοσμίως διαθέσιμων PCBs μας με το Rogers RO3006 laminates.το εν λόγω PCB εξασφαλίζει εξαιρετική ηλεκτρική και μηχανική σταθερότητα σε απαιτητικά περιβάλλονταΕμπιστευτείτε τις ομοιόμορφες μηχανικές του ιδιότητες, τον χαμηλό συντελεστή επέκτασης στο επίπεδο και την οικονομικά αποδοτική διαδικασία κατασκευής για το επόμενο έργο σας.
