Διπλής όψης RO3010 PCB 25mil υψηλής απόδοσης κύκλωμα λευκό μεταξοειδές

Double Sided RO3010 PCB 25mil High Performance Circuit White Silkscreen
Double Sided RO3010 PCB 25mil High Performance Circuit White Silkscreen Double Sided RO3010 PCB 25mil High Performance Circuit White Silkscreen

Μεγάλες Εικόνας :  Διπλής όψης RO3010 PCB 25mil υψηλής απόδοσης κύκλωμα λευκό μεταξοειδές

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng
Πιστοποίηση: UL, ISO9001, IATF16949
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1pcs
Τιμή: USD9.99-99.99/PCS
Συσκευασία λεπτομέρειες: Σώμα σακούλες+Κάρτονες
Χρόνος παράδοσης: 8-9 εργάσιμες ημέρες
Όροι πληρωμής: Τ/Τ
Δυνατότητα προσφοράς: 5000 PCS ανά μήνα
Λεπτομερής Περιγραφή Προϊόντος
Υλικό: RO3010 Μέγεθος PCB: 90 mm x 45 mm = 1PCS
Βάρος χαλκού: Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) Τελεία επιφάνειας: Χρυσός βύθισης
Αριθμός στρωμάτων: 2-στρώμα Δάχος PCB: 0,8 χιλ.
Επισημαίνω:

25mil RO3010 PCB

,

Λευκό PCB με μεταξένιο οθόνη RO3010

,

Υψηλής απόδοσης PCB RO3010

Παρουσιάζουμε το νέο μας PCB που διαθέτει προηγμένα υλικά κυκλώματος Rogers RO3010.καθιστώντας τους ιδανικούς για ένα ευρύ φάσμα εφαρμογών σε διάφορες συχνότητεςΜε εξαιρετική μηχανική και ηλεκτρική σταθερότητα, αυτό το ανταγωνιστικό PCB απλοποιεί τον σχεδιασμό των συνιστωσών ευρυζωνικής σύνδεσης και υποστηρίζει τη μικροποίηση των κυκλωμάτων.



Βασικά χαρακτηριστικά:

Δηλεκτρική σταθερά 10,2+/- 0,30 σε 10 GHz/23°C
Συντελεστής διάσπασης 0,0022 σε 10 GHz/23°C
Χαμηλός συντελεστής θερμικής διαστολής (-55-288 °C): άξονας Χ 13 ppm/°C, άξονας Y 11 ppm/°C, άξονας Ζ 16 ppm/°C
Td> 500°C
Θερμική αγωγιμότητα 0,95 W/mK
Απορρόφηση υγρασίας 0,05%
-40 °C έως +85 °C



RO3010 Τυπική αξία
Ιδιοκτησία RO3010 Κατεύθυνση Μονάδες Υπόθεση Μέθοδος δοκιμής
Η διηλεκτρική σταθερά,εΠρόοδος 10.2±0.05 Z   10 GHz/23°C IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα
Η διηλεκτρική σταθερά,εΣχεδιασμός 11.2 Z   8GHz έως 40GHz Μέθοδος διαφορικού μήκους φάσης
Παράγοντας διάσπασης,tanδ 0.0022 Z   10 GHz/23°C IPC-TM-650 2.5.5.5
Θερμικός συντελεστής ε -395 Z ppm/°C 10 GHz -50°C έως 150°C IPC-TM-650 2.5.5.5
Διαμετρική σταθερότητα 0.35
0.31
X
Y
χιλιοστά ΚΟΝΤ Α IPC-TM-650 2.2.4
Αντίσταση όγκου 105   MΩ.cm ΚΟΝΤ Α IPC 2.5.17.1
Αντίσταση επιφάνειας 105   ΚΟΝΤ Α IPC 2.5.17.1
Μοντέλο τράβηξης 1902
1934
X
Y
MPa 23°C ΑΣTM D 638
Απορρόφηση υγρασίας 0.05   % D48/50 IPC-TM-650 2.6.2.1
Ειδική θερμότητα 0.8   j/g/k   Υπολογισμός
Θερμική αγωγιμότητα 0.95   W/M/K 50°C ΑΣTM D 5470
Συντελεστής θερμικής διαστολής
(-55 έως 288°C)
13
11
16
X
Y
Z
ppm/°C 23°C/50% RH IPC-TM-650 2.4.4.1
Td 500   °C TGA   ΑΣTM D 3850
Σφιχτότητα 2.8   gm/cm3 23°C ΑΣTM D 792
Δυνατότητα της φλούδας χαλκού 9.4   Επικεφαλής. 1 ουγκιά, EDC μετά την πλωτότητα της συγκόλλησης IPC-TM 2.4.8
Πυροδοσία V-0       UL 94
Συμβατό με διαδικασία χωρίς μόλυβδο - Ναι, ναι.



Πλεονεκτήματα

Σταθερότητα διαστάσεων με συντελεστή διαστολής που ταιριάζει με τον χαλκό:
Διασφαλίζει αξιόπιστη απόδοση και ελαχιστοποιεί τα ζητήματα που σχετίζονται με τη θερμική επέκταση
Ιδανικό για εφαρμογές όπου η σταθερότητα είναι κρίσιμη
Οικονομική τιμολόγηση για το λαμινικό υλικό για τη διαδικασία παραγωγής σε όγκο:
Αποδοτική από πλευράς κόστους λύση για μεγάλης κλίμακας παραγωγή
Διορθωτικό για χρήση σε πολυεπίπεδα πλακάκια:
Επιτρέπει τη δημιουργία πολύπλοκων κυκλωμάτων και διευκολύνει την ενσωμάτωση πολλαπλών λειτουργιών.



Η στοίβα PCB αποτελείται από μια δομή 2 στρωμάτων άκαμπτων PCB.Παρέχει την απαραίτητη αγωγιμότητα για τη μετάδοση σήματος και τη διανομή ισχύοςΟ πυρήνας του PCB είναι κατασκευασμένος από υπόστρωμα Rogers RO3010, το οποίο έχει πάχος 25mil (0,635mm).με υψηλότερη διηλεκτρική σταθερά και εξαιρετική σταθερότηταΤέλος, το δεύτερο στρώμα χαλκού, Copper_layer_2, έχει επίσης πάχος 35 μm, ολοκληρώνοντας τη συσσώρευση.



Προχωρώντας στις λεπτομέρειες κατασκευής PCB, οι διαστάσεις της πλακέτας είναι 90 mm x 45 mm, παρέχοντας ένα συμπαγές αλλά ευπροσάρμοστο μέγεθος για διάφορες εφαρμογές.που επιτρέπουν την ακριβή διαδρομή των σημάτων και την αποτελεσματική χρήση του χώρου του σκάφουςΤο ελάχιστο μέγεθος της τρύπας είναι 0,4 mm, επιτρέποντας την εγκατάσταση εξαρτημάτων με διαφορετικά μεγέθη μολύβδου.



Το τελικό πάχος της πλακέτας είναι 0,8 mm, επιτυγχάνοντας μια ισορροπία μεταξύ αντοχής και αποδοτικότητας χώρου.Τα εξωτερικά στρώματα έχουν βάρος χαλκού 1 ουγκιά (1Το πάχος της επικάλυψης μέσω είναι 20 μm, παρέχοντας αξιόπιστες συνδέσεις μεταξύ διαφορετικών στρωμάτων του PCB.

Η επιφάνεια του PCB είναι από χρυσό βύθισης, το οποίο προσφέρει εξαιρετική αντοχή στη διάβρωση και τη δυνατότητα συγκόλλησης, εξασφαλίζοντας ισχυρές επιδόσεις σε διάφορα περιβάλλοντα.Το επάνω νήμα μεταξιού παρουσιάζεται με λευκό, παρέχοντας σαφή και ευανάγνωστη επισήμανση των εξαρτημάτων για εύκολη συναρμολόγηση και αναγνώριση.απλούστευση της διαδικασίας παραγωγής και μείωση του κόστους.

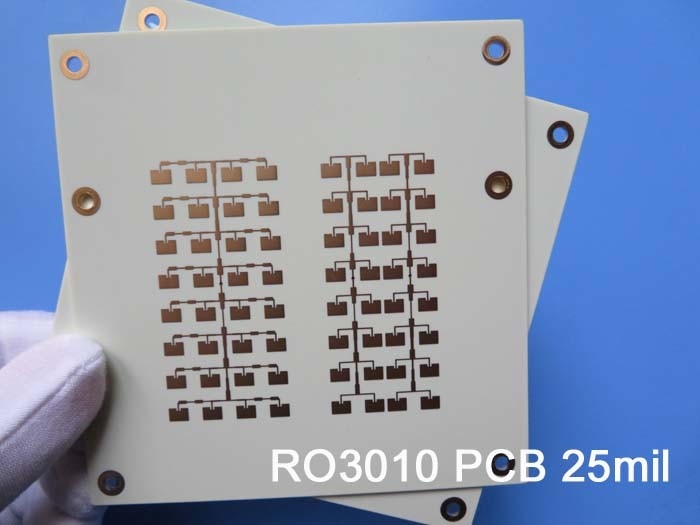

Διπλής όψης RO3010 PCB 25mil υψηλής απόδοσης κύκλωμα λευκό μεταξοειδές 0



Πριν από την αποστολή, κάθε PCB υποβάλλεται σε ηλεκτρική δοκιμή 100% για να εξασφαλιστεί η λειτουργικότητά του και η απόδοσή του.Αυτή η ολοκληρωμένη διαδικασία δοκιμών εγγυάται ότι το PCB πληροί τις απαιτούμενες προδιαγραφές και λειτουργίες όπως προορίζεται.



Από την άποψη των στατιστικών PCB, το PCB αυτό αποτελείται από 25 συστατικά, που επιτρέπουν τη δημιουργία πολύπλοκων ηλεκτρονικών κυκλωμάτων.που χρησιμεύουν ως σημεία σύνδεσης για εξαρτήματα και επιτρέπουν τη μετάδοση ηλεκτρικών σημάτωνΜεταξύ αυτών των πλακών, 62 είναι αφιερωμένα σε εξαρτήματα μέσω τρύπας, ενώ 34 είναι σχεδιασμένα για εξαρτήματα τεχνολογίας επιφανειακής τοποθέτησης (SMT) στην επάνω πλευρά του πίνακα.Δεν υπάρχουν SMT pads στην κάτω πλευρά του PCBΤο εν λόγω PCB περιλαμβάνει 71 διαδρόμους, οι οποίοι επιτρέπουν συνδέσεις μεταξύ διαφορετικών στρωμάτων και διευκολύνουν τη ροή των σημάτων και της ισχύος.που αντιπροσωπεύει τα διακριτά ηλεκτρικά μονοπάτια εντός του σχεδιασμού PCB.



Η μορφή σχεδίου που χρησιμοποιείται για αυτό το PCB είναι Gerber RS-274-X, ένα ευρέως αποδεκτό πρότυπο στη βιομηχανία για την κατασκευή PCB.Εξασφαλίζει τη συμβατότητα με διάφορες διαδικασίες κατασκευής και επιτρέπει την ακριβή αναπαραγωγή του σχεδίου.



Το εν λόγω PCB συμμορφώνεται με το πρότυπο IPC-Class-2, το οποίο καθορίζει ειδικά κριτήρια ποιότητας και απόδοσης για τα PCB που προορίζονται για γενικά ηλεκτρονικά προϊόντα.Αυτή η συμμόρφωση με αναγνωρισμένο βιομηχανικό πρότυπο εξασφαλίζει ότι το PCB πληροί τα απαιτούμενα επίπεδα αξιοπιστίας και απόδοσης.

Η διαθεσιμότητα αυτού του PCB δεν περιορίζεται σε μια συγκεκριμένη περιοχή ή αγορά. Είναι προσβάσιμο σε όλο τον κόσμο, επιτρέποντας στους πελάτες από διαφορετικές τοποθεσίες να επωφεληθούν από τα χαρακτηριστικά και τις εφαρμογές του.



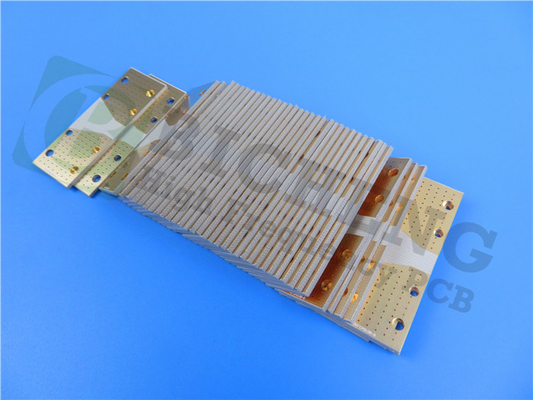

Διπλής όψης RO3010 PCB 25mil υψηλής απόδοσης κύκλωμα λευκό μεταξοειδές 1



Μερικές Τυπικές Εφαρμογές:

Εφαρμογές ραντάρ αυτοκινήτων
Άντενες δορυφορικής παγκόσμιας θέσης
Συστήματα κυτταρικών τηλεπικοινωνιών: ενισχυτές ισχύος και κεραίες
Άλλες κεραίες για ασύρματες επικοινωνίες
Δορυφόροι απευθείας μετάδοσης
Σύνδεσμος δεδομένων σε καλωδιακά συστήματα
Απομακρυσμένοι αναγνώστες μετρητών
Πίσω αεροπλάνα



Απολαύστε την εξαιρετική σταθερότητα και απόδοση των παγκοσμίως διαθέσιμων PCB που διαθέτουν προηγμένα υλικά κυκλώματος Rogers RO3010.Από το ραντάρ του αυτοκινήτου στα πίσω αεροπλάναΕπωφεληθείτε από τη σταθερότητα των διαστάσεων, την οικονομική απόδοσή του και την καταλληλότητά του για σχέδια πλαισίων πολλαπλών στρωμάτων στο επόμενο έργο σας.
