2 στρώμα 125mil RT Duroid 5880 PCB ENEPIG Επιφάνεια Τελειωμένη

2 Layer 125mil RT Duroid 5880 PCB ENEPIG Surface Finished
2 Layer 125mil RT Duroid 5880 PCB ENEPIG Surface Finished 2 Layer 125mil RT Duroid 5880 PCB ENEPIG Surface Finished

Μεγάλες Εικόνας :  2 στρώμα 125mil RT Duroid 5880 PCB ENEPIG Επιφάνεια Τελειωμένη

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng
Πιστοποίηση: UL, ISO9001, IATF16949
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1pcs
Τιμή: USD9.99-99.99/PCS
Συσκευασία λεπτομέρειες: Σώμα σακούλες+Κάρτονες
Χρόνος παράδοσης: 8-9 εργάσιμες ημέρες
Όροι πληρωμής: Τ/Τ
Δυνατότητα προσφοράς: 5000 PCS ανά μήνα
Λεπτομερής Περιγραφή Προϊόντος
Υλικό: NT1 αλκοόλ Μέγεθος PCB: 43 mm x 43 mm = 1PCS, +/- 0,15 mm
Βάρος χαλκού: Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) Τελεία επιφάνειας: ENEPIG
Αριθμός στρωμάτων: 2-στρώμα Δάχος PCB: 125 εκατ.
Υψηλό φως:

ENEPIG Επιφανειακό τελικό PCB

,

125 εκατ.

,

2στρώμα RT Duroid 5880 PCB

Παρουσιάζουμε τα πρόσφατα προμηθευμένα PCB μας που διαθέτουν το Rogers RT/duroid 5880 υψηλής συχνότητας στρώματα.Αυτά τα προηγμένα συνθετικά υλικά PTFE ενισχυμένα με μικροϊνών γυαλιού προσφέρουν εξαιρετικές επιδόσεις για εφαρμογές υψηλής συχνότητας και ευρυζωνικότηταςΜε χαμηλή διηλεκτρική σταθερά (Dk) και χαμηλή διηλεκτρική απώλεια, αυτό το PCB εξασφαλίζει ομοιόμορφες ηλεκτρικές ιδιότητες σε ευρύ φάσμα συχνοτήτων.Η ισοτροπική του φύση και οι στενές ανοχές την καθιστούν ιδανική επιλογή για απαιτητικές εφαρμογές σε διάφορες βιομηχανίες.



Βασικά χαρακτηριστικά:
- Δηλεκτρική σταθερά 2,2 με σφιχτή ανοχή 0,02 στα 10 GHz/23°C
- συντελεστής διάσπασης 0,0009 σε 10 GHz
- συντελεστής θερμοκρασίας της διηλεκτρικής σταθεράς (TCDk) -125 ppm/°C
- Χαμηλή απορρόφηση υγρασίας 0,02%
- Συντελεστής θερμικής διαστολής (CTE) στον άξονα Χ: 31 ppm/°C, στον άξονα Y: 48 ppm/°C, στον άξονα Ζ: 237 ppm/°C
- Ισοτρόπια υλικά με ομοιόμορφες ηλεκτρικές ιδιότητες



Πλεονεκτήματα
1Ομοιόμορφες ηλεκτρικές ιδιότητες: Το PCB διατηρεί σταθερή ηλεκτρική απόδοση σε ευρύ φάσμα συχνοτήτων, εξασφαλίζοντας αξιόπιστη μετάδοση σήματος.



2. Εύκολη προσαρμογή: Τα στρώματα RT/duroid 5880 είναι εύκολο να κοπούν, να διαμορφώνονται και να μηχανίζονται, επιτρέποντας ακριβή προσαρμογή για να ανταποκρίνονται σε συγκεκριμένες απαιτήσεις σχεδιασμού.



3Χημική ανθεκτικότητα: Αυτά τα λαμινάτα είναι ανθεκτικά σε διαλύτες και αντιδραστήρες που χρησιμοποιούνται στις διαδικασίες χαρακτικής ή επικάλυψης, ενισχύοντας την αντοχή και τη μακροζωία τους.



4Κατάλληλο για περιβάλλοντα υψηλής υγρασίας: Με χαμηλή απορρόφηση υγρασίας, τα λαμινάτα RT/duroid 5880 λειτουργούν καλά σε περιβάλλοντα υψηλής υγρασίας ή ευάλωτα σε υγρασία.



5- Καθορισμένο υλικό: Το RT/duroid 5880 είναι ένα γνωστό και ευρέως χρησιμοποιούμενο υλικό στη βιομηχανία, το οποίο εξασφαλίζει αποδεδειγμένο ιστορικό αξιοπιστίας και απόδοσης.



6. Χαμηλή ηλεκτρική απώλεια: Αυτό το PCB προσφέρει τη χαμηλότερη ηλεκτρική απώλεια μεταξύ των ενισχυμένων υλικών PTFE, εξασφαλίζοντας αποτελεσματική μετάδοση σήματος και ελάχιστη υποβάθμιση του σήματος.



Ιδιοκτησία NT1 ατμόσφαιρα NT1 ατμόσφαιρα Κατεύθυνση Μονάδες Υπόθεση Μέθοδος δοκιμής
Η διηλεκτρική σταθερά,εΠρόοδος 2.20
2.20±0.02 ειδικότητα.
Z Α/Χ C24/23/50
C24/23/50
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5
Η διηλεκτρική σταθερά,εΣχεδιασμός 2.2 Z Α/Χ 8GHz έως 40GHz Μέθοδος διαφορικού μήκους φάσης
Παράγοντας διάσπασης,tanδ 0.0004
0.0009
Z Α/Χ C24/23/50
C24/23/50
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5
Θερμικός συντελεστής ε -125 Z ppm/°C -50°C έως 150°C IPC-TM-650 2.5.5.5
Αντίσταση όγκου 2 x 107 Z Μωμ cm C/96/35/90 ΑΣTM D 257
Αντίσταση επιφάνειας 3 x 107 Z Μωμ. C/96/35/90 ΑΣTM D 257
Ειδική θερμότητα 0.96(0.23) Α/Χ j/g/k
(cal/g/c)
Α/Χ Υπολογισμός
Μοντέλο τράβηξης Δοκιμή σε 23°C Δοκιμή σε θερμοκρασία 100 °C Α/Χ MPa ((kpsi) Α ΑΣTM D 638
1070(156) 450 ((65) X
860(125) 380 ((55) Y
Τελειώδης Άγχος 29(4.2) 20(2.9) X
27(3.9) 18(2.6) Y
Τελική Τάση 6 7.2 X %
4.9 5.8 Y
Συμπίεση 710(103) 500(73) X MPa ((kpsi) Α ΑΣTM D 695
710(103) 500(73) Y
940(136) 670(97) Z
Τελειώδης Άγχος 27(3.9) 22(3.2) X
29 ((5.3) 21(3.1) Y
52(7.5) 43(6.3) Z
Τελική Τάση 8.5 8.4 X %
7.7 7.8 Y
12.5 17.6 Z
Απορρόφηση υγρασίας 0.02 Α/Χ % 0.62" ((1.6mm) D48/50 ΑΣTM D 570
Θερμική αγωγιμότητα 0.2 Z W/m/k 80°C ΑΣTM C 518
Συντελεστής θερμικής διαστολής 31
48
237
X
Y
Z
ppm/°C 0-100°C IPC-TM-650 2.4.41
Td 500 Α/Χ °C TGA Α/Χ ΑΣTM D 3850
Σφιχτότητα 2.2 Α/Χ gm/cm3 Α/Χ ΑΣTM D 792
Σκουπίλα χαλκού 31.2(5.5) Α/Χ Πλ ((Ν/μμ) 1oz ((35mm) φύλλο EDC
μετά την πλωτή συγκόλληση
IPC-TM-650 2.4.8
Πυροδοσία V-0 Α/Χ Α/Χ Α/Χ UL 94
Συμβατό με διαδικασία χωρίς μόλυβδο - Ναι, ναι. Α/Χ Α/Χ Α/Χ Α/Χ



Το πρώτο στρώμα χαλκού, Copper_layer_1, έχει πάχος 35 μm, παρέχοντας εξαιρετική αγωγιμότητα για τη μετάδοση σήματος.Ο πυρήνας του PCB αποτελείται από πλαστικό RT/duroid 5880Τέλος, το δεύτερο στρώμα χαλκού, Copper_layer_2, έχει επίσης πάχος 35 μm, ολοκληρώνοντας τη συσσώρευση.



Προχωρώντας στις λεπτομέρειες κατασκευής PCB, οι διαστάσεις του πίνακα είναι 43 mm x 43 mm, με στενή ανοχή +/- 0,15 mm. Το ελάχιστο πλάτος ίχνη / χώρου είναι 4/5 mils,που επιτρέπουν την ακριβή διαδρομή και την αποτελεσματική χρήση του χώρου επιφάνειαςΤο ελάχιστο μέγεθος της τρύπας είναι 0,5 mm, χωρώντας εξαρτήματα με διαφορετικά μεγέθη μολύβδου.



Το τελικό πλάνο έχει πάχος 3,2 mm, παρέχοντας αντοχή και σταθερότητα.Τα εξωτερικά στρώματα έχουν βάρος χαλκού 1 ουγκιά (1Το πάχος της επικάλυψης είναι 20 μm, εξασφαλίζοντας αξιόπιστες συνδέσεις μεταξύ των διαφόρων στρωμάτων του PCB.

Το επιφανειακό φινίρισμα αυτού του PCB είναι ENEPIG (Electroless Nickel Electroless Palladium Immersion Gold), το οποίο προσφέρει εξαιρετική αντοχή στη διάβρωση και τη δυνατότητα συγκόλλησης.Το PCB δεν περιλαμβάνει επάνω ή κάτω μεταξοειδές ή επάνω ή κάτω μάσκα συγκόλλησης, απλοποιώντας τη διαδικασία παραγωγής και μειώνοντας το κόστος.

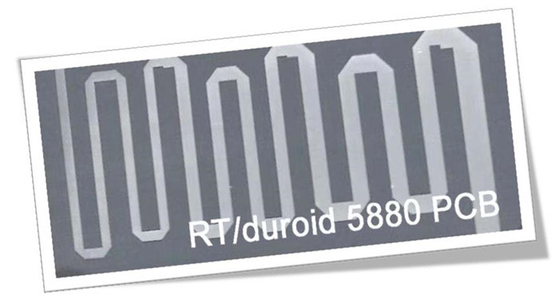

2 στρώμα 125mil RT Duroid 5880 PCB ENEPIG Επιφάνεια Τελειωμένη 0



Πριν από την αποστολή, κάθε PCB υποβάλλεται σε ηλεκτρική δοκιμή 100% για να εξασφαλιστεί η λειτουργικότητά του και η απόδοσή του.Αυτή η ολοκληρωμένη διαδικασία δοκιμών εγγυάται ότι το PCB πληροί τις απαιτούμενες προδιαγραφές και λειτουργίες όπως προορίζεται.



Από την άποψη των στατιστικών των PCB, το εν λόγω PCB αποτελείται από 8 στοιχεία, που επιτρέπουν απλούστερη συναρμολόγηση και ενσωμάτωση.που χρησιμεύουν ως σημεία σύνδεσης για εξαρτήματα και επιτρέπουν τη μετάδοση ηλεκτρικών σημάτωνΜεταξύ αυτών των πλακών, 17 είναι αφιερωμένα σε εξαρτήματα μέσω τρύπας, ενώ 11 είναι σχεδιασμένα για εξαρτήματα τεχνολογίας επιφανειακής τοποθέτησης (SMT) στην επάνω πλευρά του πίνακα.Δεν υπάρχουν SMT pads στην κάτω πλευρά του PCBΗ πλακέτα PCB περιλαμβάνει 7 οδούς, οι οποίοι επιτρέπουν συνδέσεις μεταξύ διαφορετικών στρωμάτων και διευκολύνουν τη ροή των σημάτων και της ισχύος.που αντιπροσωπεύει το διακριτό ηλεκτρικό μονοπάτι εντός του σχεδιασμού PCB.



Η μορφή σχεδίου που χρησιμοποιείται για αυτό το PCB είναι Gerber RS-274-X, ένα ευρέως αποδεκτό πρότυπο στη βιομηχανία για την κατασκευή PCB.Εξασφαλίζει τη συμβατότητα με διάφορες διαδικασίες κατασκευής και επιτρέπει την ακριβή αναπαραγωγή του σχεδίου.



Τα PCB συμμορφώνονται με το πρότυπο IPC-Class-2, το οποίο καθορίζει ειδικά κριτήρια ποιότητας και απόδοσης για τα PCB που προορίζονται για γενικά ηλεκτρονικά προϊόντα.Αυτή η συμμόρφωση με αναγνωρισμένο βιομηχανικό πρότυπο εξασφαλίζει ότι το PCB πληροί τα απαιτούμενα επίπεδα αξιοπιστίας και απόδοσης.

Η διαθεσιμότητα αυτού του PCB δεν περιορίζεται σε μια συγκεκριμένη περιοχή ή αγορά. Είναι προσβάσιμο σε όλο τον κόσμο, επιτρέποντας στους πελάτες από διαφορετικές τοποθεσίες να επωφεληθούν από τα χαρακτηριστικά και τις εφαρμογές του.



Το duroid 5880 PCB χρησιμοποιείται συνήθως σε εμπορικές αεροπορικές κεραίες ευρυζωνικής σύνδεσης, κυκλώματα μικρογραμμίδας και γραμμής, εφαρμογές χιλιοστών κυμάτων, συστήματα ραντάρ, συστήματα καθοδήγησης,και ψηφιακές κεραίες ραδιοφώνου σημείο προς σημείο.

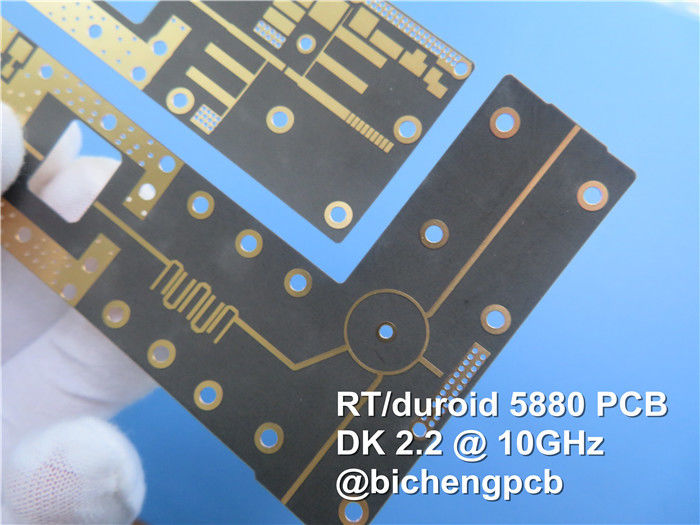

2 στρώμα 125mil RT Duroid 5880 PCB ENEPIG Επιφάνεια Τελειωμένη 1
