Υλικό: | NT1 αλκοολούχο | Μέγεθος PCB: | 720,66 mm x 83,2 mm = 1PCS, +/- 0,15 mm |
---|---|---|---|
Βάρος χαλκού: | Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) | Τελεία επιφάνειας: | ΕΝΙΓ |
Αριθμός στρωμάτων: | 2-στρώμα | Δάχος PCB: | 20 mil |
Επισημαίνω: | 20mil RT σκληρόειδής 6035HTC PCB,0.6mm RT duroid 6035HTC PCB,Βύθιση χρυσού RT σκληροειδές 6035HTC PCB |

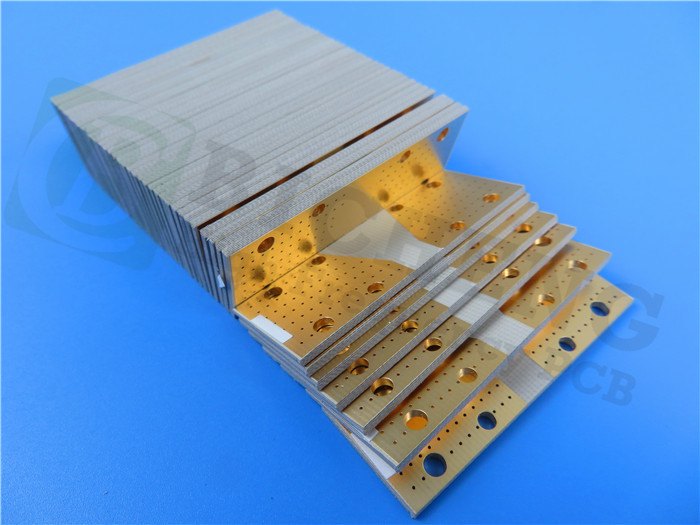

Εισαγωγή του υψηλής συχνότητας PCB βασισμένο στο RT/duroid 6035HTC.καθιστώντας την ιδανική επιλογή για απαιτητικές εφαρμογές υψηλής ισχύοςΑποχαιρετήστε τις θερμικές ανησυχίες και καλωσορίστε μια νέα εποχή αποτελεσματικότητας και ακρίβειας.
Βασικά χαρακτηριστικά:
Το RT/duroid 6035HTC High Frequency PCB διαθέτει εντυπωσιακές ηλεκτρικές ιδιότητες που εξασφαλίζουν ακριβή διάδοση σήματος και μακροχρόνια αντοχή.παρέχει ακριβή και αξιόπιστη μετάδοση σήματοςΟ χαμηλός συντελεστής διάσπασης 0,0013 σε 10 GHz/23°C ελαχιστοποιεί την απώλεια σήματος, εξασφαλίζοντας βέλτιστες επιδόσεις.Ο θερμικός συντελεστής της διηλεκτρικής σταθεράς του -66 ppm/°C παρέχει εξαιρετική θερμική σταθερότηταΕπιπλέον, το ποσοστό απορρόφησης υγρασίας μόλις 0,06% εξασφαλίζει μακροχρόνια αντοχή και αξιοπιστία.
Ανώτερη θερμική αγωγιμότητα:
Ένα από τα χαρακτηριστικά του RT/duroid 6035HTC High Frequency PCB είναι η ανώτερη θερμική του αγωγιμότητα.Αυτό το PCB επιτρέπει αποτελεσματική διάχυση θερμότητας, αποτρέποντας την υπερθέρμανση και εξασφαλίζοντας αξιόπιστη απόδοση ακόμη και σε συνθήκες υψηλής ισχύος.βελτιώνει τη συνολική απόδοση και τη διάρκεια ζωής των εφαρμογών υψηλής ισχύος, καθιστώντας την εξαιρετική επιλογή για απαιτητικά περιβάλλοντα.
NT1 ατμοσφαιρικό αέριο | |||||
Ιδιοκτησία | NT1 χημικό προϊόν | Κατεύθυνση | Μονάδες | Υπόθεση | Μέθοδος δοκιμής |
Η διηλεκτρική σταθερά,εΠρόοδος | 3.50±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα | |
Η διηλεκτρική σταθερά,εΣχεδιασμός | 3.6 | Z | 8 GHz - 40 GHz | Μέθοδος διαφορικού μήκους φάσης | |
Παράγοντας διάσπασης | 0.0013 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
Θερμικός συντελεστής ε | -66 | Z | ppm/°C | -50 °C έως 150 °C | mod IPC-TM-650, 2.5.5.5 |
Αντίσταση όγκου | 108 | MΩ.cm | Α | IPC-TM-650, 2.5.17.1 | |
Αντίσταση επιφάνειας | 108 | MΩ | Α | IPC-TM-650, 2.5.17.1 | |
Διαμετρική σταθερότητα | -0.11 -0.08 | CMD MD | Επικαιροποίηση: | 0.030" 1oz φύλλο EDC πάχος μετά την χαραγή "+E4/105 | IPC-TM-650 2.4.39Α |
Μοντέλο τράβηξης | 329 244 | MD CMD | kpsi | 40 ώρες @ 23°C/50RH | ΑΣTM D638 |
Μειωμένη απορρόφηση | 0.06 | % | D24/23 | IPC-TM-650 2.6.2.1 ASTM D570 | |
Συντελεστής θερμικής διαστολής (-50 °C έως 288 °C) | 19 19 39 | X Y Z | ppm/°C | 23°C / 50% RH | IPC-TM-650 2.4.41 |
Θερμική αγωγιμότητα | 1.44 | W/m/k | 80°C | ΑΣTM C518 | |
Σφιχτότητα | 2.2 | gm/cm3 | 23°C | ΑΣTM D792 | |
Δυνατότητα της φλούδας χαλκού | 7.9 | pi | 20 δευτερόλεπτα @ 288 °C | IPC-TM-650 2.4.8 | |
Πυροδοσία | V-0 | UL 94 | |||
Συμβατό με διαδικασία χωρίς μόλυβδο | - Ναι, ναι. |
Ασύγκριτη απόδοση:
Το RT/duroid 6035HTC High Frequency PCB προσφέρει απαράμιλλη απόδοση σε διάφορες πτυχές.διασφάλιση απρόσκοπτης μετάδοσης σήματος με ελάχιστες παρεμβολέςΜε χαμηλότερη απώλεια εισαγωγής, εγγυάται βελτιωμένη ακεραιότητα σήματος, διατηρώντας την ακεραιότητα των μεταδιδόμενων σημάτων.που επιτρέπουν την αξιόπιστη λειτουργία και μειώνουν τον κίνδυνο υποβάθμισης του σήματος λόγω διακυμάνσεων της θερμοκρασίας.
Λεπτομέρειες κατασκευής και συσσώρευσης PCB:

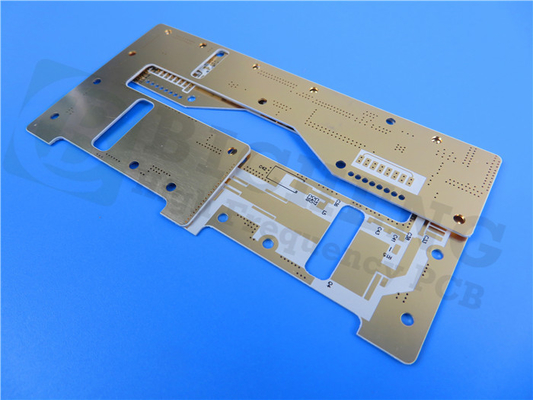

Αυτό το PCB διαθέτει μια δομή 2 στρωμάτων άκαμπτου PCB. Το copper_layer_1, με πάχος 35 μm, διευκολύνει την αποτελεσματική αγωγή σήματος. Το RT/duroid 6035HTC στρώμα, μεγέθους 0,508 mm (20 mil),εξασφαλίζει βέλτιστες ηλεκτρικές ιδιότητες για ανώτερη απόδοσηΤέλος, το copper_layer_2, επίσης 35 μm πάχους, παρέχει σταθερή απόδοση σήματος σε όλο το PCB.
Προδιαγραφές:
- Διάμετροι του πίνακα: 72,66 mm x 83,2 mm, εξασφαλίζοντας συμπαγή και ευελιξία.
- Ελάχιστο ίχνος / χώρος: 5/6 mils για περίπλοκες διαταγές κυκλωμάτων.
- Ελάχιστο μέγεθος τρύπας: 0,4 mm για ακριβή τοποθέτηση των εξαρτημάτων.
- πάχος της τελικής πλάκας: 0,6 mm, επιτυγχάνοντας μια ισορροπία μεταξύ αντοχής και συμπαγής.
- Τελειωμένο βάρος Cu: εξωτερικά στρώματα 1,4 ml, που εξασφαλίζουν αξιόπιστη αγωγιμότητα σήματος.
- Μέσω πάχους επικάλυψης: 20 μm για αποτελεσματική διασύνδεση.
- Επιφανειακή επιφάνεια: Χρυσή βύθιση, που παρέχει εξαιρετική αγωγιμότητα και αντοχή στη διάβρωση.
- Πάνω Silkscreen: Λευκό, διευκολύνοντας την σαφή αναγνώριση των εξαρτημάτων.
Όχι, για μια καθαρή και ελάχιστη εμφάνιση.
- Πάνω μάσκα συγκόλλησης: Πράσινη, εξασφαλίζοντας αποτελεσματική συγκόλληση και προστασία.
Όχι, προσφέροντας ευελιξία για προσαρμογή.
- 100% Ηλεκτρική δοκιμή πριν από την αποστολή, που εγγυάται την εξασφάλιση της ποιότητας.
Υλικό PCB: | Συσκευές από πολυεστέρα PTFE |
Ονομασία: | NT1 ατμοσφαιρικό σύστημα |
Διορθωτική σταθερά: | 3.50±0.05 |
Αριθμός στρωμάτων: | Διπλό στρώμα, πολυστρώμα, υβριδικό PCB |
Βάρος χαλκού: | 0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm) |
Μονάδα διαμόρφωσης: | 10mil (0,254mm), 20mil ((0,508mm), 30mil (0,762mm), 60mil ((1,524mm) |
Μέγεθος PCB: | ≤ 400 mm × 500 mm |
Μάσκα συγκόλλησης: | Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ. |
Εκτέλεση επιφάνειας: | Γυμνό χαλκό, HASL, ENIG, OSP κλπ. |
Συμπληρωματικές πληροφορίες:
- Συστατικά: 24, προσφέροντας ευελιξία για διάφορες εφαρμογές.
- Συνολικά Pads: 74, παρέχοντας άφθονες επιλογές σύνδεσης.
- Μέσα από τις τρύπες Pads: 45, διευκολύνοντας την ασφαλή και σταθερή τοποθέτηση των εξαρτημάτων.
- Πάνω SMT Pads: 29, επιτρέποντας την αποτελεσματική ενσωμάτωση της τεχνολογίας επιφανειακής τοποθέτησης.
- Κάτω SMT Pads: 0, παρέχοντας ευελιξία για διαφορετικές διαμορφώσεις συναρμολόγησης.
- Δρόμους: 45, εξασφαλίζοντας αποτελεσματική διαδρομή και διασύνδεση σήματος.
- Δίκτυα: 3, απλοποιώντας το σχεδιασμό και τη βελτιστοποίηση των κυκλωμάτων.
Πρότυπα και Διαθεσιμότητα:
- Εικόνα: Gerber RS-274-X, που εξασφαλίζει συμβατότητα και ευκολία χρήσης.
- Αποδεκτό πρότυπο: IPC-Class-2, που εγγυάται υψηλής ποιότητας κατασκευή.
- Διαθεσιμότητα: Σε παγκόσμιο επίπεδο, επιτρέποντας την προσβασιμότητα για τους πελάτες παγκοσμίως.
Εφαρμογές:
Το RT/duroid 6035HTC High Frequency PCB είναι χρήσιμο σε ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων:
- Υψηλής ισχύος ενισχυτές RF και μικροκυμάτων, που εξασφαλίζουν αξιόπιστη και αποτελεσματική ενίσχυση του σήματος.
- ενισχυτές ισχύος, συνδετήρες, φίλτρα, συνδυαστές και διαχωριστές ισχύος, που επιτρέπουν την απρόσκοπτη ενσωμάτωση σε διάφορα συστήματα.
Ανυψώστε τις υψηλής ισχύος εφαρμογές ραδιοσυχνοτήτων και μικροκυμάτων σε νέα ύψη με το RT/duroid 6035HTC High Frequency PCB.Και ασύγκριτη αξιοπιστία που ξεπερνά όλες τις προσδοκίες.Κάντε κάτι σήμερα για να ξεκλειδώσετε ένα απίστευτο βασίλειο δυνατοτήτων.
