20mil AD255C Αντένα PCB 2 στρώσεων Immesion Silver Printed Circuit Boards

20mil AD255C Antenna PCB 2 layer Immesion Silver Printed Circuit Boards
20mil AD255C Antenna PCB 2 layer Immesion Silver Printed Circuit Boards 20mil AD255C Antenna PCB 2 layer Immesion Silver Printed Circuit Boards 20mil AD255C Antenna PCB 2 layer Immesion Silver Printed Circuit Boards

Μεγάλες Εικόνας :  20mil AD255C Αντένα PCB 2 στρώσεων Immesion Silver Printed Circuit Boards

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng
Πιστοποίηση: UL, ISO9001, IATF16949
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1pcs
Τιμή: USD9.99-99.99/PCS
Συσκευασία λεπτομέρειες: Σώμα σακούλες+Κάρτονες
Χρόνος παράδοσης: 8-9 εργάσιμες ημέρες
Όροι πληρωμής: Τ/Τ
Δυνατότητα προσφοράς: 5000 PCS ανά μήνα
Λεπτομερής Περιγραφή Προϊόντος
Υλικό: AD255C Μέγεθος PCB: 32.91mm x 40.41mm = 1PCS, +/- 0.15mm
Βάρος χαλκού: Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) Τελεία επιφάνειας: Ασημένιο ενσωμάτωσης
Αριθμός στρωμάτων: 2-στρώμα Δάχος PCB: 20 mil
Επισημαίνω:

AD255C PCB κεραίας

,

20mil AD255C Πίνακα κεραίας

,

AD255C Πίνακες κυκλωμάτων από ασήμι

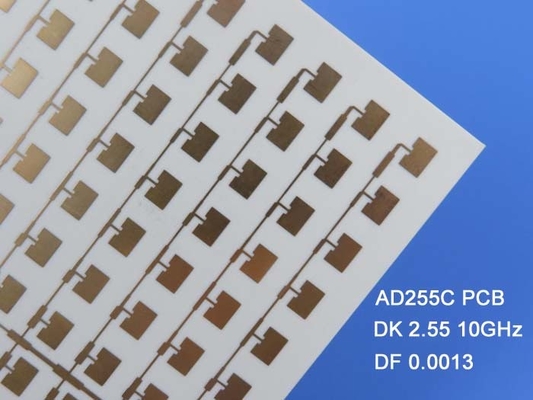

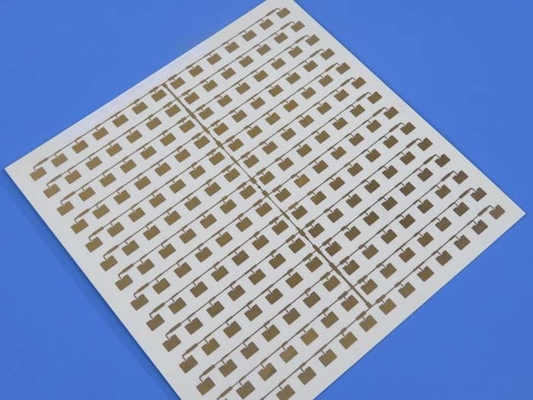

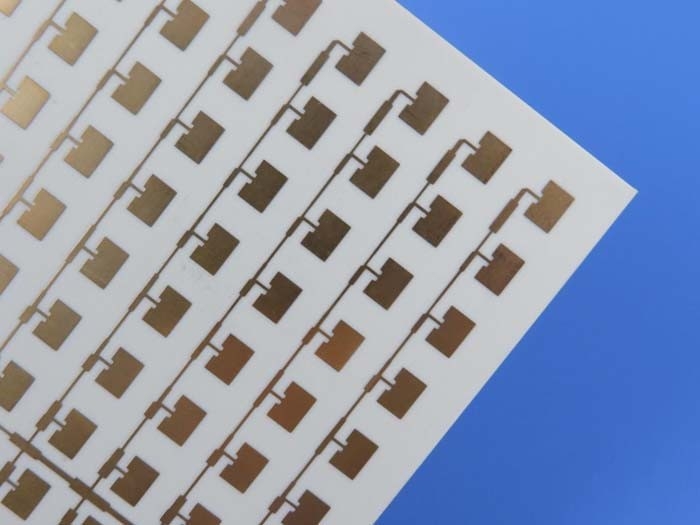

Παρουσιάζουμε ένα πρόσφατα προμηθευμένο PCB κεραίας βασισμένο στο AD255C.Το AD255C Antenna PCB είναι ένα εξαιρετικό προϊόν που έχει σχεδιαστεί για να προσφέρει εξαιρετικές επιδόσεις και αξιοπιστία για ένα ευρύ φάσμα εφαρμογών μικροκυμάτων και ραδιοσυχνοτήτων στις τηλεπικοινωνιακές υποδομέςΜε τα προηγμένα χαρακτηριστικά και τον καινοτόμο σχεδιασμό του, αυτό το PCB αλλάζει το παιχνίδι στον κόσμο των λαμινισμένων κερατών.



Με υλικά PTFE ενισχυμένα με γυαλί, το AD255C παρέχει ελεγχόμενη διηλεκτρική σταθερά, χαμηλή απόδοση απώλειας και αξιοσημείωτη απόδοση παθητικής διατροπής (PIM).Η υφασμένη γυάλινη ενίσχυση εξασφαλίζει εξαιρετική επεξεργασιμότητα κυκλωμάτων και επιτρέπει την κατασκευή υψηλής απόδοσης πλακέτων κυκλωμάτων, εξασφαλίζοντας βέλτιστη ποιότητα και αποτελεσματικότητα.



Βασικά χαρακτηριστικά:
- Πολύ χαμηλή απώλεια PTFE και κεραμικό γεμάτο σύνθετο για ανώτερη απόδοση
- Δηλεκτρική σταθερά 2,55 με στενή ανοχή στα 10 GHz/23°C, εξασφαλίζοντας ακριβή λειτουργία
- 0,0013 απώλεια αγγίγματος στα 10 GHz και συχνότητες σταθμού βάσης στα 10 GHz/23°C, ελαχιστοποιώντας την απώλεια σήματος
- Θερμοκρασία αποσύνθεσης (Td) άνω των 500°C, εξασφαλίζοντας αντοχή σε ακραίες συνθήκες
- Χαλκό χαμηλού προφίλ για βελτιωμένη απόδοση κυκλώματος
- Απορρόφηση υγρασίας μόνο 0,03%, διατηρώντας σταθερότητα και αξιοπιστία
- Συντελεστής θερμικής διαστολής (CTE) στον άξονα Χ 34 ppm/°C, στον άξονα Y 26 ppm/°C και στον άξονα Z 196 ppm/°C, ελαχιστοποιώντας την πίεση και εξασφαλίζοντας αξιόπιστη απόδοση



Πλεονεκτήματα
1. Λιγότερη απώλεια εισαγωγής: Το AD255C Antenna PCB προσφέρει σημαντικά χαμηλότερη απώλεια εισαγωγής σε σύγκριση με τα παραδοσιακά υποστρώματα PCB, εξασφαλίζοντας αποτελεσματική μετάδοση και λήψη σήματος.



2. Χαμηλό PIM για εφαρμογές κεραίας: Με εξαιρετική απόδοση PIM, αυτό το PCB ελαχιστοποιεί τις παρεμβολές και παρέχει σαφή και αξιόπιστη επικοινωνία.


3. Σταθερότητα φάσης: Ο εξαιρετικός θερμικός συντελεστής αναφοράς επέκτασης (TCEr) εξασφαλίζει τη σταθερότητα φάσης, επιτρέποντας συνεπή απόδοση σε ευρύ φάσμα θερμοκρασιών.


4. Συμβατότητα: Το AD255C Antenna PCB είναι συμβατό με την τυποποιημένη επεξεργασία PCB με βάση το PTFE, καθιστώντας την εύκολη ενσωμάτωση σε υπάρχοντα συστήματα.



Ηλεκτρικές ιδιότητες AD255C Μονάδες Προϋποθέσεις δοκιμής Μέθοδος δοκιμής
PIM (30mil/60mil) - 159/-163 dBc Αντανακλαστικοί ήχοι 43 dBm σε 1900 MHz, S1/S1 Rogers Εσωτερικός 50 Ωμ
Δηλεκτρική σταθερά (διαδικασία) 2.55 - 23°C @ 50% RH 10 GHz IPC TM-650 2.5.5.5
(IPC TM-650 2.5.5.3)
Η διηλεκτρική σταθερά (σχεδιασμός) 2.60 - C-24/23/50 10 GHz Διάσταση φάσης διαφορικής μικροστοιχίας
Παράγοντας διάσπασης (διαδικασία) 0.0013 - 23°C @ 50% RH 10 GHz IPC TM-650 2.5.5.5
Θερμικός συντελεστής της διηλεκτρικής σταθεράς -110 ppm/oΓ 0°C έως 100°C 10 GHz IPC TM-650 2.5.5.5
Αντίσταση όγκου 7.4 x 108 Μωμ-cm C-96/35/90 - IPC TM-650 2.5.17.1
Αντίσταση επιφάνειας 3.6 x 107 Μωμ. C-96/35/90 - IPC TM-650 2.5.17.1
Ηλεκτρική αντοχή (διαλεκτρική αντοχή) 911 V/mil - - IPC TM-650 2.5.6.2
Ηλεκτρική διάσπαση > 40 kV D-48/50 Κατεύθυνση X/Y IPC TM-650 2.5.6
Θερμικές ιδιότητες
Θερμοκρασία αποσύνθεσης (T)d) > 500 ̊C 2 ώρες @ 105 ̊C 5% μείωση βάρους IPC TM-650 2.3.40
Συντελεστής θερμικής διαστολής - x 34 ppm/ ̊C - -55 °C έως 288 °C IPC TM-650 2.4.41
Συντελεστής θερμικής διαστολής - y 26 ppm/ ̊C - -55 °C έως 288 °C IPC TM-650 2.4.41
Συντελεστής θερμικής διαστολής - z 196 ppm/ ̊C - -55 °C έως 288 °C IPC TM-650 2.4.41
Θερμική αγωγιμότητα 0.35 W/mK - z κατεύθυνση ΑΣTM D5470
Ώρα για Αποστρωματισμό > 60 λεπτά όπως παραλήφθηκε 288 ̊C IPC TM-650 2.4.24.1
Μηχανικές ιδιότητες
Δυνατότητα απολέπισης χαλκού μετά από θερμική πίεση 2.4
(13.6)
Επικαιρότητα: 10s @ 288 ̊C 35 μm φύλλο IPC TM-650 2.4.8
Δυνατότητα κάμψης (MD/CMD) 8.8/6.4 (60.7/44.1) MPa (ksi) 25°C ± 3°C - ΑΣTM D790
Δυνατότητα τράβηξης (MD/CMD) 8.1/6.6 (55.8/45.5) MPa (ksi) 23°C/50% RH - ΑΣTM D3039/D3039-14
Φλεξικό μοντέλο (MD/CMD) 930/818 (6.412/5.640) MPa (ksi) 25°C ± 3°C - Μέθοδος δοκιμής IPC-TM-650 2.4.4
Διαμετρική σταθερότητα (MD/CMD) 0.03/0.07 mils/inch μετά την ελίτ + το ψήσιμο - IPC-TM-650 2.4.39α
Φυσικές Ιδιότητες
Πυροδοσία V-0 - - - UL-94
Απορρόφηση υγρασίας 0.03 % Ε1/105 +Δ48/50 - IPC TM-650 2.6.2.1
Σφιχτότητα 2.28 g/cm3 C-24/23/50 - ΑΣTM D792
Ειδική θερμική ικανότητα 0.813 Δ/γ/Κ 2 ώρες σε θερμοκρασία 105°C - ΑΣTM E2716



Συγκέντρωση PCB:
Αυτό το PCB διαθέτει δύο στρώματα άκαμπτης κατασκευής με πάχος στρώματος χαλκού 35 μm. Το laminate AD255C, με πάχος 0,508 mm (20 mil), παρέχει το ιδανικό υπόστρωμα για βέλτιστες επιδόσεις.Το δεύτερο στρώμα χαλκού, επίσης 35 μm πάχους, ολοκληρώνει τη συσσώρευση, εξασφαλίζοντας αντοχή και σταθερότητα.



Λεπτομέρειες κατασκευής PCB:
- Μέγεθος πλακέτας: Το εν λόγω PCB κεραίας μετρά 32,91 mm x 40,41 mm, παρέχοντας μια συμπαγή αλλά ισχυρή λύση για διάφορες εφαρμογές.
- Ελάχιστο ίχνος/διάστημα: Με ελάχιστο ίχνος/διάστημα 4/4 mils, αυτό το PCB επιτρέπει ακριβή διαδρομή και αποτελεσματική χρήση του χώρου.
- Ελάχιστο μέγεθος τρύπας: Το AD255C υποστηρίζει ελάχιστο μέγεθος τρύπας 0,25 mm, επιτρέποντας ευέλικτη ενσωμάτωση συστατικών.
- πάχος της τελικής πλάκας: Το πάχος της τελικής πλάκας είναι 0,6 mm, παρέχοντας μια συμπαγή και ελαφριά λύση.
- Τελειωμένο βάρος Cu: Τα εξωτερικά στρώματα αυτού του PCB έχουν βάρος χαλκού 1 ουγκιάς (1,4 mils), εξασφαλίζοντας ισχυρή αγωγιμότητα.
- Μέσω πάχους επικάλυψης: Οι διάδρομοι επικάλυψης έχουν πάχος 20 μm, διευκολύνοντας την αξιόπιστη μετάδοση σήματος.
- Εκτέλεση επιφάνειας: Το AD255C Antenna PCB έρχεται με μια επιφάνεια ασημένιας βύθισης, εξασφαλίζοντας εξαιρετική αγωγιμότητα και αντοχή στη διάβρωση.
- Επικαιροποιημένη εικόνα: Η εικόνα παρουσιάζεται με λευκό, παρέχοντας σαφή σήμανση και ταυτοποίηση.
- Πιο κάτω μεταξοειδής οθόνη: δεν περιλαμβάνεται μεταξοειδής οθόνη κάτω, απλοποιώντας τον σχεδιασμό και μεγιστοποιώντας την αποτελεσματικότητα.
- Πάνω μάσκα συγκόλλησης: Η πάνω μάσκα συγκόλλησης είναι πράσινη, παρέχοντας ηλεκτρική μόνωση και προστατεύοντας τα ίχνη χαλκού.
- Μασκές επίλυσης κάτω: δεν εφαρμόζεται καμία μάσκα επίλυσης κάτω, επιτρέποντας την εύκολη συγκόλληση και επανεργασία.
- 100% ηλεκτρική δοκιμή: Κάθε PCB υποβάλλεται σε αυστηρή ηλεκτρική δοκιμή 100% πριν από την αποστολή, εξασφαλίζοντας την ποιότητα και την αξιοπιστία.



Υλικό PCB: Συσκευάσματα με βάση το PTFE ενισχυμένα με γυαλί
Ονομασία: AD255C
Διορθωτική σταθερά: 2.55 (10 GHz)
Παράγοντας διάσπασης 0.0013 (10 GHz)
Αριθμός στρωμάτων: Διπρόσωπο PCB, πολυεπίπεδο PCB, υβριδικό PCB
Βάρος χαλκού: 0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm)
Δυνατότητα εκτόξευσης 20mil (0.508mm), 30mil (0.762mm), 40mil (1.016mm), 60mil (1.524mm), 125mil (3.175mm)
Μέγεθος PCB: ≤ 400 mm × 500 mm
Μάσκα συγκόλλησης: Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ.
Εκτέλεση επιφάνειας: Γυμνό χαλκό, HASL, ENIG, ασήμι βύθισης, κασσίτερο βύθισης, OSP, καθαρό χρυσαφένιο κλπ.



20mil AD255C Αντένα PCB 2 στρώσεων Immesion Silver Printed Circuit Boards 0



Στατιστικές PCB:
Η εν λόγω κεραία PCB διαθέτει ένα συμπαγές σχεδιασμό με 15 εξαρτήματα, 29 συνολικά pads, 17 through-hole pads, και 12 top SMT pads.Παροχή ευέλικτων επιλογών συνδεσιμότητας.



Αποδεκτό Πρότυπο και Διαθεσιμότητα:
Το AD255C Antenna PCB συμμορφώνεται με το πρότυπο IPC-Class-2, διασφαλίζοντας τη συμμόρφωση με τις κατευθυντήριες γραμμές ποιότητας και αξιοπιστίας.καθιστώντας το εύκολα προσβάσιμο για τις ειδικές ανάγκες του έργου σας.



Τυπικές εφαρμογές:
Το AD255C Antenna PCB είναι η τέλεια επιλογή για διάφορες εφαρμογές, συμπεριλαμβανομένων:
- Αντενά σταθμού βάσης κυτταρικής υποδομής: Διασφάλιση αξιόπιστης και αποτελεσματικής επικοινωνίας στα κυτταρικά δίκτυα.
- Συστήματα κεραίας τηλεματικής αυτοκινήτων: Βελτίωση της συνδεσιμότητας και της απόδοσης στις εφαρμογές τηλεματικής αυτοκινήτων.
- Εμπορική δορυφορική ραδιοαντήνα: επίτευξη ανώτερης λήψης και μετάδοσης σήματος σε δορυφορικά ραδιοφωνικά συστήματα.



Δοκιμάστε τη δύναμη της κεραίας AD255C και ξεκλειδώστε ένα νέο επίπεδο απόδοσης και αξιοπιστίας στις εφαρμογές RF και μικροκυμάτων.και προσεκτική κατασκευήΠαραγγείλετε τώρα και ανακαλύψτε τη διαφορά που μπορεί να κάνει το AD255C Antenna PCB στα έργα σας παγκοσμίως.
