Υλικό: | AD300D | Μέγεθος PCB: | 610,32 mm x 21,92 mm = 1PCS, +/- 0,15 mm |
---|---|---|---|
Βάρος χαλκού: | Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) | Τελεία επιφάνειας: | Χρυσός ενσωμάτωσης |
Αριθμός στρωμάτων: | 2-στρώμα | Δάχος PCB: | 40 εκατομμύρια |
Επισημαίνω: | 40ml PCB καταδύσεων χρυσού,AD300D PCB,1.1mm Black Soldermask PCB |
Εισαγωγή:
Η AD300D είναι ένα PCB υψηλής συχνότητας κατασκευασμένο με υλικό laminate AD300D του Rogers.Αυτό το στρώμα με βάση το PTFE παρέχει χαμηλή και ελεγχόμενη διηλεκτρική σταθεράΗ οικονομικά αποδοτική κατασκευή παρέχει βελτιωμένες ηλεκτρικές και μηχανικές επιδόσεις σε σχέση με τα τυπικά PCB PTFE.
Χαρακτηριστικά:
- Καλά ελεγχόμενη διηλεκτρική σταθερά 2,94 ± 0,05 σε 10 GHz και 23°C
- Χαμηλή απώλεια από 0,0021 σε 10 GHz, 23°C και 50% σχετική υγρασία
- θερμοκρασία αποσύνθεσης άνω των 500°C
- Απορρόφηση υγρασίας μόνο 0,04%
- CTE 24 ppm/°C (άξονας X), 23 ppm/°C (άξονας Y), 98 ppm/°C (άξονας Z)
- Μικρός PIM -159 dBc σε πάχος 30 mils
- Χρόνος αποστρώματος πάνω από 60 λεπτά
Πλεονεκτήματα
- ευρύ φάσμα εφαρμογών λόγω των εξαιρετικών ηλεκτρικών και μηχανικών ιδιοτήτων
- Βελτιωμένη ικανότητα χειρισμού ισχύος
- Μεγαλύτερη απόδοση κεραίας από χαμηλή απώλεια
- Διατηρεί τη μηχανική ακεραιότητα κατά την κατασκευή και την συναρμολόγηση
- UL 94-V0 βαθμολογία εύφλεκτης ικανότητας
- Εξαιρετική σταθερότητα διαστάσεων για επαναλαμβανόμενες επιδόσεις κυκλωμάτων
- Βελτιωμένη παραγωγή

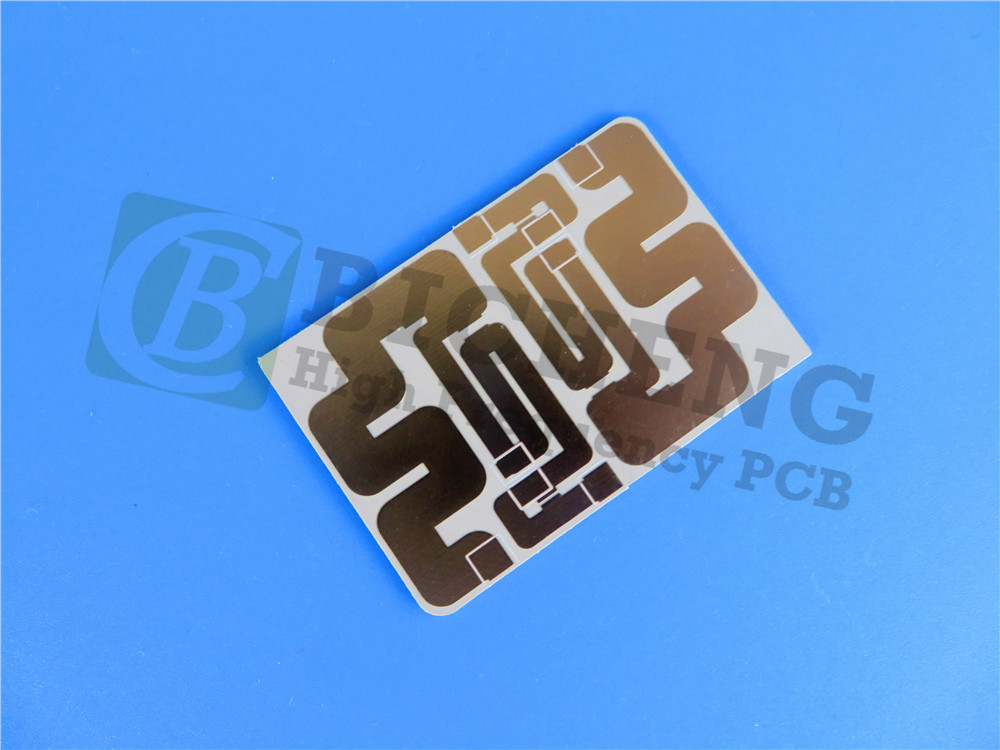

Πληροφορίες κατασκευής:
Αυτό το 2 στρώματα άκαμπτο PCB χρησιμοποιεί στρώματα χαλκού 35 μm σε ένα λαμινάτο AD300D πάχους 1,016 mm (40 mil).1 mm και στενή διαμετρική ανοχή ±0Έχει ένα ελάχιστο ίχνος / χώρο 4/4 mils και 0,3 mm ελάχιστο μέγεθος τρύπας.τα στρώματα χαλκού είναι επιλεγμένα με 20 μm επίστρωση και επιφάνεια από χρυσό βύθισηςΤο άνω στρώμα διαθέτει μαύρη μεταξοειδής επιφάνεια, ενώ το κατώτερο στρώμα δεν διαθέτει μεταξοειδές επιφάνεια ή μάσκα συγκόλλησης.
Στατιστικές PCB:
12 συστατικά
Συνολικά 28 πλακέτες (19 διατρυπών, 9 SMT από την επάνω πλευρά, 0 SMT από την κάτω πλευρά)
27 διάδρομοι
2 δίχτυα
100% ηλεκτρική δοκιμή πριν από την αποστολή
Η σχεδίαση PCB παρέχεται σε μορφή Gerber RS-274-X και η πλακέτα πληροί το αυστηρό πρότυπο IPC-Class-2.
Εφαρμογές:
Το AD300D PCB είναι μια εξαιρετική επιλογή για εφαρμογές υψηλής συχνότητας όπως:
Άντενες σταθμών βάσης κυτταρικής υποδομής
Συστήματα κεραίας τηλεματικής αυτοκινήτων
Εμπορικές κεραίες δορυφορικών ραδιοφώνων
Αυτό το υψηλής απόδοσης PCB είναι διαθέσιμο παγκοσμίως.
