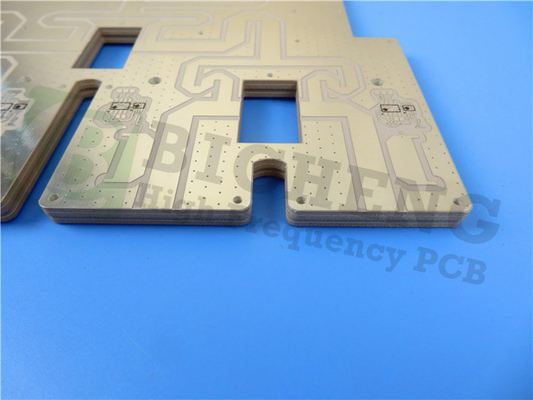

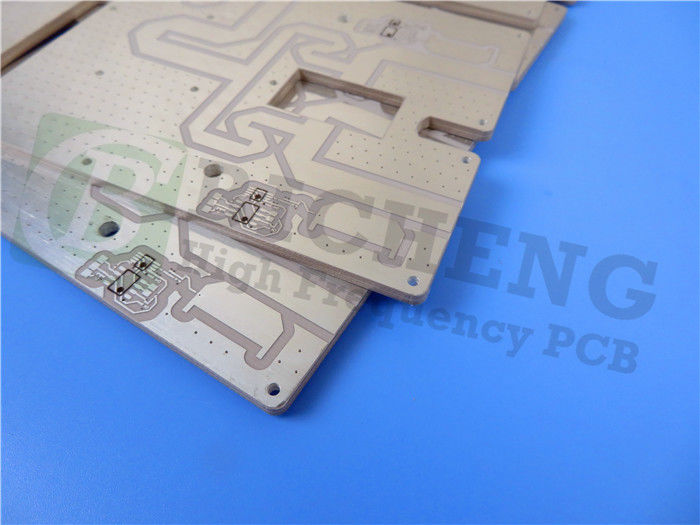

1.6mm AD1000 PCB 50mil 1oz High Frequency PCB Board ENIG

Είναι ευτυχής να μοιραστεί το πρόσφατα προμηθευμένο PCB βασισμένο στο AD1000. Το AD1000 είναι ένα υψηλής απόδοσης, υφασμένο γυαλί ενισχυμένο με στρώμα που προσφέρει εξαιρετική σταθερότητα διαστάσεων, μηχανική αντοχή,και ηλεκτρικά χαρακτηριστικά για εφαρμογές υψηλής συχνότηταςΤο υλικό αυτό, με διηλεκτρική σταθερά 10,2 ή μεγαλύτερη, επιτρέπει τη μικροποίηση κυκλωμάτων σε σύγκριση με τα παραδοσιακά λαμινάτα χαμηλής απώλειας, καθιστώντας το ιδανικό για ενισχυτές ισχύος, φίλτρα,Σύνδεσμοι, και άλλα στοιχεία που χρησιμοποιούν γραμμές μεταφοράς χαμηλής αντίστασης.

Τα βασικά χαρακτηριστικά του PCB AD1000 περιλαμβάνουν:

- Υφαντική κατασκευή από PTFE/κεραμική ενισχυμένη με γυαλί για ανώτερη σταθερότητα των διαστάσεων και μηχανική ακεραιότητα
- Η κορυφαία στη βιομηχανία θερμική αγωγιμότητα για βελτιωμένη διάχυση και διαχείριση της θερμότητας
- Υψηλή αντοχή απόφλοιου χαλκού άνω των 12 lbs/in, επιτρέποντας λεπτότερα ίχνη κυκλώματος
- Η χαμηλότερη απώλεια εισαγωγής μεταξύ των προϊόντων 10 Dk
- Μεγάλα διαθέσιμα μεγέθη πάνελ για αποτελεσματική επεξεργασία πολλαπλών κυκλωμάτων
- Χαμηλή απορρόφηση υγρασίας μόλις 0,03% για αξιόπιστη απόδοση σε υγρό περιβάλλον

Πλεονεκτήματα

Το AD1000 PCB προσφέρει μια σειρά από οφέλη που το καθιστούν εξαιρετική επιλογή για εφαρμογές υψηλής συχνότητας.Η κατασκευή PTFE/κεραμικής με ενισχυμένο υφασμένο γυαλί παρέχει ανώτερη μηχανική ανθεκτικότητα και μεγαλύτερη σταθερότητα διαστάσεων σε σύγκριση με άλλα προϊόντα 10 DkΑυτό επιτρέπει τον σχεδιασμό μικροσκοπικών κυκλωμάτων, οδηγώντας σε εξοικονόμηση βάρους χωρίς να διακυβεύεται η αξιοπιστία.

Η κορυφαία στην βιομηχανία θερμική αγωγιμότητα του AD1000 εξασφαλίζει την αποτελεσματική διάχυση και διαχείριση της θερμότητας, η οποία είναι κρίσιμη για τα ενεργειακά συστατικά όπως οι ενισχυτές.οι ιδιότητες χαμηλής απώλειας του υλικού συμβάλλουν σε μεγαλύτερη ακεραιότητα σήματος, επιτρέποντας πιο αξιόπιστα και υψηλής απόδοσης κυκλώματα ραδιοσυχνοτήτων και μικροκυμάτων.

Η οικονομικά αποδοτική διάταξη της πλακέτας και οι δυνατότητες επεξεργασίας του AD1000 PCB το καθιστούν μια ελκυστική επιλογή για τους μηχανικούς.03% εξασφαλίζει επίσης αξιόπιστη απόδοση σε υγρό περιβάλλον.

Το 2 στρώματα άκαμπτο PCB χρησιμοποιεί στρώματα χαλκού 35 μm σε πυρήνα AD1000 πάχους 1.527 mm, με συνολικό πάχος 1.6 mm. Οι λεπτομέρειες κατασκευής περιλαμβάνουν ένα ελάχιστο 4/4 mil ίχνος / χώρο και 0.Μέγεθος τρύπας 32 mm, που πληροί το πρότυπο IPC-Class-2.

Λεπτομέρειες κατασκευής PCB:

Διάμετρος πλάκας: 42,6 mm x 21,5 mm, με ανοχή ±0,15 mm
Ελάχιστο ίχνος/ενδιάμεσο: 4/4 mils
Ελάχιστο μέγεθος τρύπας: 0,32 mm
Δεν υπάρχουν τυφλοί σωλήνες.
Τελειωμένο βάρος χαλκού: 1 ουγκιά (1,4 ml) στα εξωτερικά στρώματα
Δυνατότητα εκτόξευσης:
Επιφάνεια: Χρυσή βύθιση
Χωρίς επάνω ή κάτω μεταξοειδή ή μάσκα συγκόλλησης
Οι δοκιμές ηλεκτρικής ενέργειας πραγματοποιούνται κατά 100% πριν από την αποστολή για να διασφαλίζεται η ποιότητα και η αξιοπιστία.

Αυτό το PCB με 3 συστατικά και 11 πλακίδια έχει 7 τρύπες και 4 πλακίδια SMT στην κορυφή, με 4 διαδρόμους που συνδέουν τα 2 ηλεκτρικά δίκτυα.100% ηλεκτρική δοκιμή πριν από την αποστολή για να εξασφαλιστεί εξαιρετική ποιότητα και αξιοπιστία.

Το AD1000 PCB είναι μια εξαιρετική επιλογή για ένα ευρύ φάσμα εφαρμογών υψηλής συχνότητας, συμπεριλαμβανομένων των μονάδων ραντάρ, συστημάτων αποφυγής συγκρούσεων, ενισχυτών ισχύος, ενισχυτών χαμηλού θορύβου,και μικροσκοπικά κυκλώματα και κεραίες επικάλυψηςΜε την ανθεκτική κατασκευή του, την ανώτερη ηλεκτρική απόδοση και την παγκόσμια διαθεσιμότητα,το AD1000 είναι μια αποδεδειγμένη λύση για απαιτητικά σχέδια μικροκυμάτων και ραδιοσυχνοτήτων.
