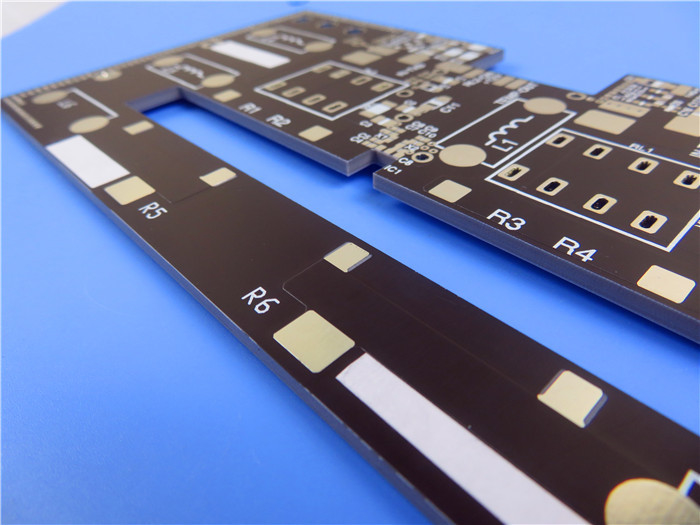

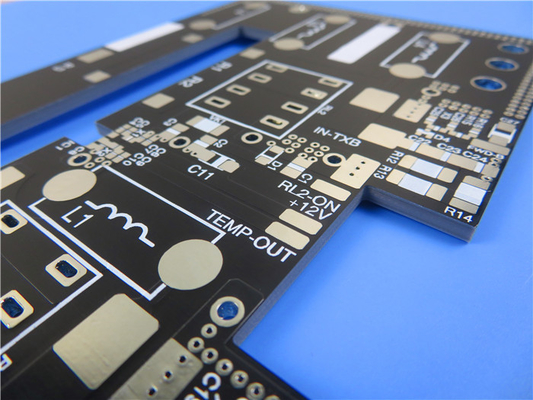

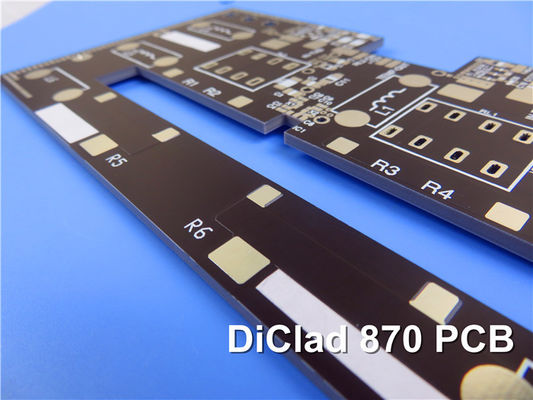

2 στρώσεις DiClad 870 RF PCB 5mil 0.2mm ENIG χωρίς Soldermask

Σήμερα, θα παρουσιάσουμε ένα πρόσφατα προμηθευμένο PCB βασισμένο σε λαμινάνια DiClad 870.

Εισαγωγή του DiClad 870:

Τα λαμινάτα Rogers DiClad 870 είναι υφασμένα ενισχυμένα από ίνες γυαλιού, σύνθετα με βάση το PTFE που προσφέρουν χαμηλότερη διηλεκτρική σταθερά για χρήση ως υποστρώματα κυκλωτικών κυκλωμάτων.Χρησιμοποιώντας λιγότερα στρώματα υφαντής ινώδους γυαλιού και υψηλότερο ποσοστό περιεκτικότητας σε PTFE, τα στρώματα DiClad 870 προσφέρουν χαμηλότερες διηλεκτρικές σταθερές (Dk) και συντελεστές διάσπασης σε παρόμοιο πάχος με άλλα στρώματα της σειράς DiClad.Η ενσωματωμένη ενίσχυση από ίνες γυαλιού στο DiClad 870 παρέχει μεγαλύτερη σταθερότητα διαστάσεων σε σύγκριση με τις μη ενσωματωμένες επικαλυμμένες πλάκες PTFE ενισχυμένες από ίνες γυαλιού με παρόμοιες διαλεκτικές σταθερέςΟι επικαλυμμένες στρώσεις ινών γυαλιού στα υλικά DiClad 870 ευθυγραμμίζονται προς την ίδια κατεύθυνση.

Χαρακτηριστικά:

Δηλεκτρική σταθερά (Dk) 2,33 στα 10 GHz και 1 MHz, 50% RH
Συντελεστής διάσπασης 0,0013 στα 10 GHz, 0,0009 στα 1MHz, 50% RH
Απορρόφηση υγρασίας 0,02%
Η CTE στον άξονα Χ 17 ppm/°C, στον άξονα Y 29 ppm/°C και στον άξονα Ζ 217 ppm/°C
Δυνατότητα φλοιού χαλκού 14 lbs/in
UL 94-V0 Πυροδοσιμότητα
Εκπομπή αερίων από την NASA: Συνολική απώλεια μάζας 0,01%, Συλλεγόμενα πτητικά 0,01%, Βάση νερού 0,01%

Πλεονεκτήματα

Τανγκέντα εξαιρετικά χαμηλών απωλειών
Εξαιρετική σταθερότητα διαστάσεων
Ομοιότητα των επιδόσεων του προϊόντος
Οι ηλεκτρικές ιδιότητες είναι πολύ ομοιόμορφες σε όλη τη συχνότητα
Συνεπής μηχανική απόδοση
Εξαιρετική Χημική Αντίσταση
Κατώτερη απορρόφηση υγρασίας μεταξύ των σύνθετων υλικών με βάση το PTFE
Σταθερή Dk σε ευρύ φάσμα συχνοτήτων
Το χαμηλό Dk υποστηρίζει ευρύτερα πλάτη γραμμών για μικρότερη απώλεια εισαγωγής

Συγκέντρωση PCB:
Η στοιβάδα PCB για το λαμινέτο DiClad 870 είναι ένα άκαμπτο σχέδιο 2 στρωμάτων. Αποτελείται από στρώματα χαλκού 35 μm στην κορυφή και στο κάτω μέρος, με ένα διηλεκτρικό στρώμα DiClad 870 πάχους 0,127 mm (5 mil) ανάμεσα.

Λεπτομέρειες κατασκευής PCB:
Οι διαστάσεις της σανίδας είναι 63,44 mm x 49,5 mm, με ανοχή ± 0,15 mm. Η ελάχιστη απαίτηση ίχνη/χωρομέτρου είναι 4/5 mils και το ελάχιστο μέγεθος τρύπας είναι 0,20 mm.Δεν υπάρχουν τυφλοί σωλήνες που χρησιμοποιούνται στο σχέδιοΤο πάχος της τελικής πλάκας είναι 0,2 mm, και το βάρος του χαλκού στα εξωτερικά στρώματα είναι 1 oz (1,4 mils).Δεν χρησιμοποιείται μεταξοειδής ή συγκόλληση μάσκα στην επιφάνεια.

Στατιστικές PCB:

Αυτό το PCB έχει συνολικά 4 συστατικά. Υπάρχουν 8 συνολικά pads, με τα 5 να είναι through-hole και τα 3 να είναι top-side SMT. Περιλαμβάνει επίσης 10 vias και 1 net.

Εικόνες που παρέχονται:Η εικόνα για αυτό το PCB παρέχεται σε μορφή Gerber RS-274-X.

Αποδεκτό πρότυπο:Το PCB κατασκευάζεται σύμφωνα με το πρότυπο IPC-Class-2.

Διαθεσιμότητα:Αυτό το PCB είναι διαθέσιμο σε όλο τον κόσμο.

Τυπικές εφαρμογές:
Δίκτυα τροφοδοσίας ραντάρ
Εμπορικά δίκτυα φάσης
Άντενες σταθμού βάσης χαμηλής απώλειας
Συστήματα καθοδήγησης
Άλλες συσκευές
Φίλτρα, ζεύγη, LNA
