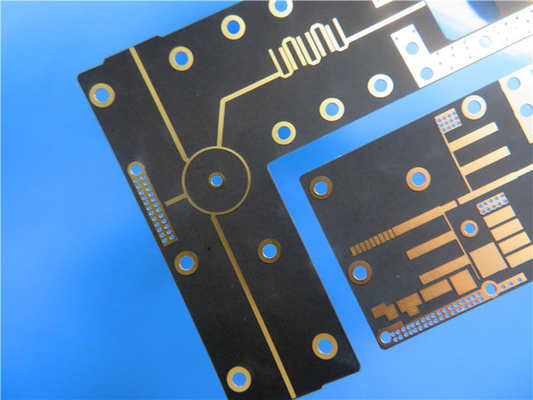

62mil IsoClad 917 PCB 2 στρώσεις Immersion Gold Green Soldermask Circuit

62mil IsoClad 917 PCB 2-layer Immersion Gold Green Soldermask Circuit
62mil IsoClad 917 PCB 2-layer Immersion Gold Green Soldermask Circuit 62mil IsoClad 917 PCB 2-layer Immersion Gold Green Soldermask Circuit 62mil IsoClad 917 PCB 2-layer Immersion Gold Green Soldermask Circuit

Μεγάλες Εικόνας :  62mil IsoClad 917 PCB 2 στρώσεις Immersion Gold Green Soldermask Circuit

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng
Πιστοποίηση: UL, ISO9001, IATF16949
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1pcs
Τιμή: USD9.99-99.99/PCS
Συσκευασία λεπτομέρειες: Σώμα σακούλες+Κάρτονες
Χρόνος παράδοσης: 8-9 εργάσιμες ημέρες
Όροι πληρωμής: Τ/Τ
Δυνατότητα προσφοράς: 5000 PCS ανά μήνα
Λεπτομερής Περιγραφή Προϊόντος
Υλικό: IsoClad 917 Μέγεθος PCB: 70 mm x 42 mm = 1PCS, +/- 0,15 mm
Βάρος χαλκού: Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) Τελεία επιφάνειας: Χρυσός βύθισης
Αριθμός στρωμάτων: 2-στρώμα Δάχος PCB: 62mil
Επισημαίνω:

62mil ΠΕΧ χρυσού βύθισης

,

Πράσινο Soldermask Immersion Gold PCB

,

IsoClad 917 PCB

Παρουσιάζουμε ένα άκαμπτο PCB 2 επιπέδων από IsoClad 917.



Το IsoClad 917, ένα προϊόν ελασμάτων Rogers, φέρνει επανάσταση στα υποστρώματα των πλακών τυπωμένου κυκλώματος με τα μη υφασμένα σύνθετα υλικά από υαλοβάμβακα/PTFE.Με διηλεκτρική σταθερά (Dk) 2,17 ή 2,20, το IsoClad 917 προσφέρει το χαμηλότερο Dk και συντελεστή διάχυσης στην κατηγορία του.Σχεδιασμένο με χαμηλή αναλογία μη υφασμένου υαλοβάμβακα/PTFE, αυτό το laminate προσφέρει αξιοσημείωτη απόδοση και σταθερότητα διαστάσεων για ένα ευρύ φάσμα εφαρμογών.



Βασικά χαρακτηριστικά του IsoClad 917:

Χαμηλό Dk και συντελεστής διάχυσης: Το IsoClad 917 διαθέτει Dk 2,17 ή 2,20 Dk στα 10 GHz/23°C, εξασφαλίζοντας αξιόπιστη μετάδοση σήματος και ελάχιστη απώλεια ενέργειας.Με συντελεστή διάχυσης 0,0013 στα 10 GHz/23°C, αυτό το laminate ελαχιστοποιεί την εξασθένηση του σήματος, με αποτέλεσμα την αποτελεσματική ακεραιότητα του σήματος.


Θερμική σταθερότητα: Το IsoClad 917 προσφέρει TcDK -157 ppm/°C που κυμαίνεται από -10°C έως 140°C, διασφαλίζοντας σταθερή ηλεκτρική απόδοση σε διάφορες συνθήκες θερμοκρασίας.Αυτή η σταθερότητα το καθιστά ιδανικό για εφαρμογές όπου οι διακυμάνσεις της θερμοκρασίας είναι συχνές.


Ισχυρή αντοχή φλοιού: Με δύναμη απολέπισης 10 λίβρες.ανά ίντσα, το IsoClad 917 παρέχει εξαιρετική πρόσφυση και αξιοπιστία, διασφαλίζοντας την ακεραιότητα του PCB ακόμη και κάτω από απαιτητικές συνθήκες.


Χαμηλή απορρόφηση υγρασίας: Το IsoClad 917 παρουσιάζει χαμηλή απορρόφηση υγρασίας 0,04%, καθιστώντας το κατάλληλο για εφαρμογές σε υγρά περιβάλλοντα χωρίς να διακυβεύεται η ηλεκτρική του απόδοση ή η σταθερότητα των διαστάσεων του.


Ισοτροπική και σταθερά διαστάσεων: Η μη υφασμένη ενίσχυση από υαλοβάμβακα του IsoClad 917 παρέχει ισοτροπικές ιδιότητες, εξασφαλίζοντας ομοιόμορφη ηλεκτρική απόδοση προς όλες τις κατευθύνσεις.Επιπλέον, οι μεγαλύτερες τυχαίες ίνες και η ιδιόκτητη διαδικασία κατασκευής συμβάλλουν σε μεγαλύτερη σταθερότητα διαστάσεων και ομοιομορφία της διηλεκτρικής σταθεράς, ξεπερνώντας τους ανταγωνιστές σε παρόμοιες κατηγορίες.



Τυπικές ιδιότητες: IsoClad 917
Ιδιοκτησία IsoClad 917 Κατάσταση Μέθοδος ελέγχου
Διηλεκτρική σταθερά @ 10 GHz 2.17, 2.20 C23/50 IPC TM-650 2.5.5.5
Συντελεστής διάχυσης @ 10 GHz 0,0013 C23/50 IPC TM-650 2.5.5.5
Θερμικός συντελεστής Er (ppm/°C) -157 -10°C έως +140°C IPC TM-650 2.5.5.5
Προσαρμοσμένο
Αντοχή απολέπισης (λίβρες ανά ίντσα) 10 Μετά Θερμική IPC TM-650 2.4.8
Αντίσταση όγκου (MΩ-cm) 1,5 x 1010 C96/35/90 IPC TM-650 2.5.17.1
Επιφανειακή αντίσταση (MΩ) 1,0 x 10 9 C96/35/90 IPC TM-650 2.5.17.1
Αντίσταση τόξου (δευτερόλεπτα) >180 Δ48/50 ASTM D-495
Μέτρο εφελκυσμού (kpsi) 133, 120 Α, 23°C ASTM D-638
Αντοχή εφελκυσμού (kpsi) 4.3, 3.8 Α, 23°C ASTM D-882
Συντελεστής συμπίεσης (kpsi) 182 Α, 23°C ASTM D-695
Μέτρο κάμψης (kpsi) 213 Α, 23°C ASTM D-790
Διηλεκτρική βλάβη (kv) >45 Δ48/50 ASTM D-149
Πυκνότητα (g/cm3) 2.23 Α, 23°C Μέθοδος ASTM D-792 Α
Απορρόφηση νερού (%) 0,04 Ε1/105 + Δ24/23 MIL-S-13949H 3.7.7
IPC TM-650 2.6.2.2
Συντελεστής Θερμικής   0°C έως 100°C IPC TM-650 2.4.24
Επέκταση (ppm/°C)   Mettler 3000
Άξονας Χ 46 Θερμομηχανική
Άξονας Υ 47 Αναλυτής
Άξονας Z 236
Θερμική αγωγιμότητα (W/mK) 0,263 100°C ASTM E-1225
Εξαερίωση   125°C, ≤10-6torr
Συνολική Μαζική Απώλεια (%) 0,02 Μέγιστο 1,00%
Συλλέγεται πτητικό 0,00 Μέγιστο 0,10%
Συμπυκνώσιμο υλικό (%)
Ανάκτηση υδρατμών (%) 0,02
Ορατό συμπύκνωμα (±) ΟΧΙ
Ευφλεκτότητα Πληροί τις απαιτήσεις του
UL94-V0
C48/23/50, E24/125 UL 94 Vertical Burn IPC TM-650 2.3.10



Πλεονεκτήματα του IsoClad 917:

Ευέλικτες επιλογές σχεδίασης: Η μη υφασμένη ενίσχυση από υαλοβάμβακα του IsoClad 917 επιτρέπει ευελιξία στο σχεδιασμό των PCB.Μπορεί να χρησιμοποιηθεί σε εφαρμογές όπου το τελικό PCB μπορεί να χρειαστεί να λυγίσει ή να διαμορφωθεί, συμπεριλαμβανομένων των ομοιόμορφων ή περιτυλιγμένων κεραιών, χωρίς συμβιβασμούς στην απόδοση.


Υψηλή ακεραιότητα σήματος: Το χαμηλό Dk και ο συντελεστής διάχυσης του IsoClad 917 επιτρέπουν αξιόπιστη μετάδοση σήματος με ελάχιστες απώλειες, διασφαλίζοντας ανώτερη ποιότητα σήματος και μειωμένη υποβάθμιση του σήματος.


Βελτιωμένη διαχείριση θερμότητας: Η θερμική σταθερότητα και η χαμηλή απορρόφηση υγρασίας του IsoClad 917 συμβάλλουν στην αποτελεσματική απαγωγή θερμότητας, αποτρέποντας προβλήματα υπερθέρμανσης και διατηρώντας τη βέλτιστη απόδοση σε δύσκολα θερμικά περιβάλλοντα.


Βελτιωμένη ηλεκτρική απόδοση: Η ισοτροπική φύση του laminate και η σταθερή Dk σε ένα εύρος συχνοτήτων εξασφαλίζουν σταθερή και αξιόπιστη ηλεκτρική απόδοση, καθιστώντας το κατάλληλο για εφαρμογές όπως συστήματα καθοδήγησης, ραντάρ και ηλεκτρονικά συστήματα.


Αξιόπιστο και ανθεκτικό: Η εξαιρετική σταθερότητα διαστάσεων και η αντοχή αποφλοίωσης του IsoClad 917 διασφαλίζουν τη μακροπρόθεσμη αξιοπιστία και ανθεκτικότητα του PCB, ακόμη και

σε απαιτητικές συνθήκες λειτουργίας.



Η στοίβαξη αυτού του PCB αποτελείται από ένα στρώμα χαλκού με πάχος 35 μm, ακολουθούμενο από τον πυρήνα IsoClad 917, ο οποίος έχει μέγεθος 1,575 mm (62 mil) και ένα άλλο στρώμα χαλκού με πάχος 35 μm.Αυτή η στοίβαξη παρέχει μια σταθερή βάση για αξιόπιστα κυκλώματα.



Όσον αφορά τις λεπτομέρειες κατασκευής, αυτό το PCB προσφέρει διάσταση πλακέτας 70 mm x 42 mm (1 ΤΕΜ, +/- 0,15 mm).Υποστηρίζει ελάχιστο ίχνος/χώρο 4/6 mils, επιτρέποντας την ακριβή δρομολόγηση των σημάτων.Το ελάχιστο μέγεθος οπής είναι 0,4 mm, παρέχοντας ευελιξία για διάφορα μεγέθη εξαρτημάτων.



Η σανίδα έχει τελειωμένο πάχος 1,6mm, εξασφαλίζοντας ανθεκτικότητα και σταθερότητα.Με τελικό βάρος χαλκού 1 oz (1,4 mils) στα εξωτερικά στρώματα, παρέχει επαρκή αγωγιμότητα.Το πάχος της επιμετάλλωσης είναι 20 μm, διευκολύνοντας τις αξιόπιστες συνδέσεις.Το φινίρισμα της επιφάνειας είναι χρυσός εμβάπτισης, το οποίο προσφέρει εξαιρετική ικανότητα συγκόλλησης και αντοχή στη διάβρωση.Αυτό το PCB δεν συνοδεύεται από επάνω ή κάτω μεταξοτυπία, αλλά διαθέτει πράσινη επάνω μάσκα συγκόλλησης.Επιπλέον, κάθε πλακέτα υποβάλλεται σε 100% ηλεκτρικό έλεγχο πριν από την αποστολή, διασφαλίζοντας ποιότητα και αξιοπιστία.



Υλικό PCB: Μη υφασμένα σύνθετα υλικά από υαλοβάμβακα / PTFE
Ονομασία: IsoClad 917
Διηλεκτρική σταθερά: 2,17 ή 2,20 (10 GHz)
Συντελεστής διάχυσης 0,0013 (10 GHz)
Αριθμός επιπέδων: Μονής όψης, διπλής όψης, PCB πολλαπλών στρωμάτων, υβριδικό PCB
Βάρος χαλκού: 1 oz (35μm), 2oz (70μm)
Διηλεκτρικό πάχος 20mil (0,508mm), 31mil (0,787mm), 62mil (1,575mm)
Μέγεθος PCB: ≤400mm X 500mm
Μάσκα ύλης συγκολλήσεως: Πράσινο, Μαύρο, Μπλε, Κίτρινο, Κόκκινο κ.λπ.
Φινίρισμα επιφάνειας: ENIG (χρυσός εμβάπτισης), HASL, ασήμι εμβάπτισης, κασσίτερος εμβάπτισης, ENEPIG, OSP, γυμνός χαλκός, καθαρός επιχρυσωμένος κ.λπ..



62mil IsoClad 917 PCB 2 στρώσεις Immersion Gold Green Soldermask Circuit 0



Στατιστικά PCB:

Συστατικά: 29
Σύνολο μαξιλαριών: 53
Thru Hole Pads: 32
Κορυφαία SMT Pads: 21
Κάτω επιθέματα SMT: 0
Οδός: 28
Δίχτυα: 2



Υποστηριζόμενη μορφή έργου τέχνης:Gerber RS-274-X



Αποδεκτό πρότυπο ποιότητας:IPC-Class-2



Διαθεσιμότητα:Το IsoClad 917 PCB είναι διαθέσιμο σε όλο τον κόσμο, διασφαλίζοντας ότι οι μηχανικοί και οι σχεδιαστές μπορούν να έχουν πρόσβαση στις προηγμένες δυνατότητές του ανεξάρτητα από την τοποθεσία τους.



Μερικές τυπικές εφαρμογές:
Συμμορφωτικές κεραίες
Κυκλώματα Stripline και Microstrip
Συστήματα Καθοδήγησης
Ραντάρ και Ηλεκτρονικά Συστήματα



Στοιχεία επικοινωνίας
