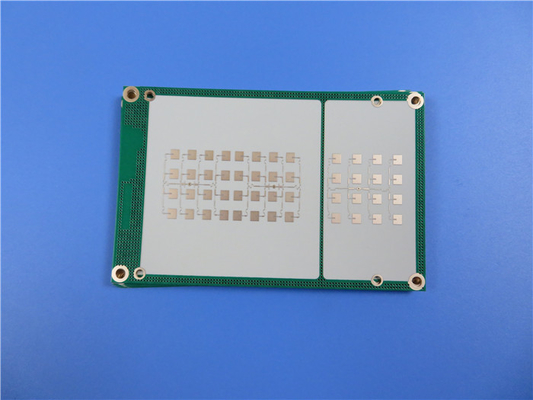

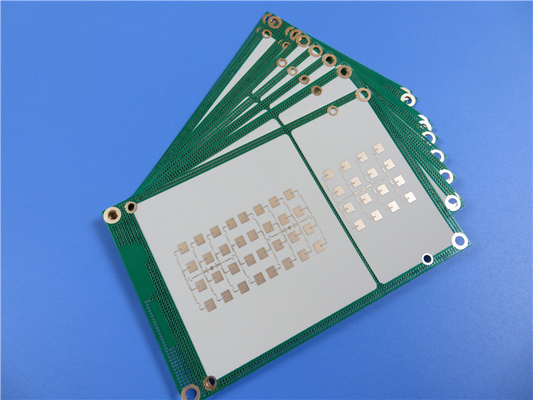

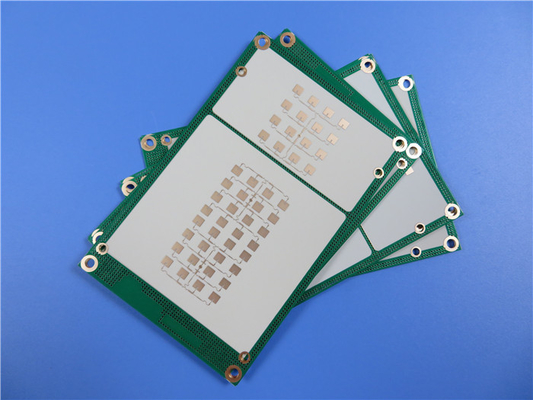

20mil 0.6mm RF-10 PCB Διπλό πλευρικό κύκλωμα Γρήγορα πρωτότυπα PCB

20mil 0.6mm RF-10 PCB Double Sided Circuit Fast PCB Prototypes
20mil 0.6mm RF-10 PCB Double Sided Circuit Fast PCB Prototypes 20mil 0.6mm RF-10 PCB Double Sided Circuit Fast PCB Prototypes 20mil 0.6mm RF-10 PCB Double Sided Circuit Fast PCB Prototypes

Μεγάλες Εικόνας :  20mil 0.6mm RF-10 PCB Διπλό πλευρικό κύκλωμα Γρήγορα πρωτότυπα PCB

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng
Πιστοποίηση: UL, ISO9001, IATF16949
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1pcs
Τιμή: USD9.99-99.99/PCS
Συσκευασία λεπτομέρειες: Σώμα σακούλες+Κάρτονες
Χρόνος παράδοσης: 8-9 εργάσιμες ημέρες
Όροι πληρωμής: Τ/Τ
Δυνατότητα προσφοράς: 5000 PCS ανά μήνα
Λεπτομερής Περιγραφή Προϊόντος
Υλικό: RF-10 Μέγεθος PCB: 180,33 mm x 25,16 mm = 1PCS, +/- 0,15 mm
Βάρος χαλκού: Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) Τελεία επιφάνειας: Χρυσός βύθισης
Αριθμός στρωμάτων: 2-στρώμα Δάχος PCB: 0.6mm
Επισημαίνω:

Διπλής όψης RF-10 PCB

,

20mil RF-10 PCB

,

0.6mm RF-10 PCB

Η RF-10 υποστρώμα είναι ένα προηγμένο σύνθετο υλικό, συνδυάζοντας κεραμικό γεμάτο PTFE και υφαντική ίνα.Μηχανικά με υψηλή διηλεκτρική σταθερά και χαμηλό συντελεστή διάσπασηςΤο RF-10 προσφέρει εξαιρετικές επιδόσεις και αξιοπιστία για κυκλώματα RF.και βελτιωμένη σταθερότητα διαστάσεων για πολυεπίπεδα κυκλώματα.



Σκοπός του είναι να ανταποκριθεί στις απαιτήσεις της βιομηχανίας, η RF-10 παρέχει μια οικονομικά αποδοτική λύση χωρίς να συμβιβάζεται με τους χρόνους παράδοσης.Η RF-10 μειώνει τις απώλειες εισαγωγής σε υψηλότερες συχνότητες, όπου οι απώλειες από το δέρμα είναι σημαντικές.



Βασικά χαρακτηριστικά:

Δηλεκτρική σταθερά: Η RF-10 διαθέτει διηλεκτρική σταθερά 10,2 ± 0,3 στα 10GHz, διευκολύνοντας τη μείωση του μεγέθους του κυκλώματος RF και τη βελτίωση της απόδοσης.
Παράγοντας διάσπασης: Με παράγοντα διάσπασης 0,0025 στα 10GHz, η RF-10 εξασφαλίζει ελάχιστη απώλεια ενέργειας και μέγιστη ακεραιότητα σήματος.
Υψηλή θερμική αγωγιμότητα: Η RF-10 παρουσιάζει υψηλή θερμική αγωγιμότητα 0,85 W/mk (Unclad), επιτρέποντας αποτελεσματική θερμική διαχείριση.
Σταθερότητα των διαστάσεων: Απολαμβάνει εξαιρετική σταθερότητα των διαστάσεων, εξασφαλίζοντας ακριβή και αξιόπιστη απόδοση.
Χαμηλή απορρόφηση υγρασίας: Με ποσοστό απορρόφησης υγρασίας μόλις 0,08%, το RF-10 διατηρεί σταθερή απόδοση ακόμη και σε υγρές συνθήκες.
Ρυθμισμός εύφλεκτης ικανότητας: Η RF-10 έχει βαθμολογία V-0, εξασφαλίζοντας υψηλά πρότυπα ασφάλειας για τις εφαρμογές σας.



RF-10 Τυπικές τιμές
Ιδιοκτησία Μέθοδος δοκιμής Μονάδα Αξία Μονάδα Αξία
Dk @ 10 GHz IPC-650 2.5.5.5.1 Mod.   10.2 ± 0.3   10.2 ± 0.3
Df @ 10 GHz IPC-650 2.5.5.5.1 Mod.   0.0025   0.0025
TcK† (-55 έως 150 °C) IPC-650 2.5.5.6 ppm/°C -370 ppm/°C -370
Απορρόφηση υγρασίας IPC-650 2.6.2.1 % 0.08 % 0.08
Δυνατότητα απολέπισης (1 ουγγ. RT χαλκό) IPC-650 2.4.8 (φωτισμός) Λιβρά/μέσα 10 Α/χμ 1.7
Αντίσταση όγκου IPC-650 2.5.17.1 Mohm/cm 6.0 x 107 Mohm/cm 6.0 x 107
Αντίσταση επιφάνειας IPC-650 2.5.17.1 Μωμ. 1.0 x 108 Μωμ. 1.0 x 108
Δυνατότητα κάμψης (MD) IPC - 650 - 2.4.4 σπι 14,000 Επικαιροποίηση 96.53
Δυνατότητα κάμψης (CD) IPC - 650 - 2.4.4 σπι 10,000 Επικαιροποίηση 68.95
Δυνατότητα τράβηξης (MD) IPC - 650 - 2.4.19 σπι 8,900 Επικαιροποίηση 62.57
Δυνατότητα τράβηξης (CD) IPC - 650 - 2.4.19 σπι 5,300 Επικαιροποίηση 37.26
Διαμετρική σταθερότητα IPC-650 2.4.39 (Μετά την χαραγή) % (25 εκατ. -Ούτε ένα.0032 % (25 ml-CD) -Ούτε ένα.0239
Διαμετρική σταθερότητα IPC-650 2.4.39 (Μετά το ψητό) % (25 εκατ. -Ούτε ένα.0215 % (25 ml-CD) -Ούτε ένα.0529
Διαμετρική σταθερότητα IPC-650 2.4.39 (Μετά το στρες) % (25 εκατ. -Ούτε ένα.0301 % (25 ml-CD) -Ούτε ένα.0653
Διαμετρική σταθερότητα IPC-650 2.4.39 (Μετά την χαραγή) % (60 mil-MD) -Ούτε ένα.0027 % (60 mil-CD) -Ούτε ένα.0142
Διαμετρική σταθερότητα IPC-650 2.4.39 (Μετά το ψητό) % (60 mil-MD) -Ούτε ένα.1500 % (60 mil-CD) -Ούτε ένα.0326
Διαμετρική σταθερότητα IPC-650 2.4.39 (Μετά το στρες) % (60 mil-MD) -Ούτε ένα.0167 % (60 mil-CD) -Ούτε ένα.0377
Πληθυσμός (ειδική βαρύτητα) IPC-650-2.3.5 g/cm3 2.77 g/cm3 2.77
Ειδική θερμότητα IPC-650-2.4.50 J/g°C 0.9 J/g°C 0.9
Θερμική αγωγιμότητα (μη καλυμμένη) IPC-650-2.4.50 W/M*K 0.85 W/M*K 0.85
CTE (άξονας X - Y) (50 έως 150 °C) IPC-650 2.4.41 ppm/°C 16-20 ppm/°C 16-20
CTE (άξονας Z) (50 έως 150 °C) IPC-650 2.4.41 ppm/°C 25 ppm/°C 25
Αξιολόγηση εύφλεκτης ικανότητας Εσωτερικό   V-0   V-0



Πλεονεκτήματα

Μείωση μεγέθους: Η υψηλή διηλεκτρική σταθερά του RF-10 επιτρέπει συμπαγές σχεδιασμό κυκλωμάτων RF.
Διαμετρική σταθερότητα: Βιώστε αυξημένη αξιοπιστία και ακρίβεια με την εξαιρετική διαμετρική σταθερότητα του RF-10.
Στενή ανοχή DK: Η RF-10 προσφέρει μια στενή ανοχή διαμετρικής σταθεράς 10,2 ± 0.3, εξασφαλίζοντας ακριβή και συνεπή απόδοση.
Βελτιωμένη θερμική διαχείριση: Η υψηλή θερμική αγωγιμότητα του RF-10 διευκολύνει την αποτελεσματική διάχυση της θερμότητας, προστατεύοντας τα κρίσιμα εξαρτήματα.
Εξαιρετική προσκόλληση: Η RF-10 παρουσιάζει εξαιρετική προσκόλληση σε ομαλές επιφάνειες χαλκού, εξασφαλίζοντας αξιόπιστα και ανθεκτικά κυκλώματα.
Χαμηλή διεύρυνση: Ο χαμηλός συντελεστής θερμικής διεύρυνσης (CTE) του RF-10 μειώνει τον κίνδυνο διαστρέβλωσης ή αποστρωματισμού.
Αναλογία τιμής / απόδοσης: Η RF-10 προσφέρει εξαιρετική απόδοση σε εξαιρετική τιμή.



Οι προδιαγραφές αυτού του PCB περιλαμβάνουν μια 2στρωτή άκαμπτη στοίβα με στρώματα χαλκού 35μm και στις δύο πλευρές.3 χιλιοστάΤο πάχος της τελικής πλάκας είναι 0,6 mm, και διαθέτει βάρος χαλκού 1 oz στα εξωτερικά στρώματα με πάχος 20μm μέσω επικάλυψης.και δεν υπάρχει μεταξοειδής ή συγκολλητική μάσκα και στις δύο πλευρέςΚάθε PCB υποβάλλεται σε ηλεκτρική δοκιμή 100% για την εξασφάλιση της ποιότητας.



Υλικό PCB: Συνθετικές ύλες από κεραμικό PTFE και υφαντική γυάλινη ίνα
Ονομασία: RF-10
Διορθωτική σταθερά: 10.2
Παράγοντας διάσπασης 00,0025 10GHz
Αριθμός στρωμάτων: Διπρόσωπο PCB, πολυεπίπεδο PCB, υβριδικό PCB
Βάρος χαλκού: 0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm)
Μονάδα διαμόρφωσης: 10mil (0,254mm), 20mil (0,508mm), 25mil (0,635mm), 60mil (1,524mm), 125mil (3,175mm)
Μέγεθος PCB: ≤ 400 mm × 500 mm
Μάσκα συγκόλλησης: Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ.
Εκτέλεση επιφάνειας: Χάλκινο χαλκό, HASL, ENIG, ασήμι βύθισης, κασσίτερο βύθισης, OSP κλπ.



20mil 0.6mm RF-10 PCB Διπλό πλευρικό κύκλωμα Γρήγορα πρωτότυπα PCB 0



Τα στατιστικά στοιχεία PCB περιλαμβάνουν 11 εξαρτήματα, 38 πλακίδια (14 διατρυπών και 24 κορυφαίων SMT), 17 διαδρόμους και 2 δίχτυα.


Πρότυπο ποιότητας: Κατασκευάζεται σύμφωνα με τα πρότυπα IPC-Class-2, εξασφαλίζοντας αξιόπιστη απόδοση.



Διαθεσιμότητα: Τα PCB RF-10 είναι διαθέσιμα παγκοσμίως, καλύπτοντας την παγκόσμια ζήτηση.



Το RF-10 PCB βρίσκει εφαρμογές σε κεραίες μικροστριπτικής επικάλυψης, κεραίες GPS, παθητικά εξαρτήματα, συστήματα αποφυγής συγκρούσεων αεροσκαφών και δορυφορικά εξαρτήματα.Τα χαρακτηριστικά υψηλών επιδόσεων και η αξιοπιστία του το καθιστούν κατάλληλη επιλογή για απαιτητικές εφαρμογές RF σε διάφορες βιομηχανίες.



Με τις εξαιρετικές διηλεκτρικές του ιδιότητες, τη θερμική του αγωγιμότητα και τη σταθερότητα των διαστάσεων,Η RF-10 προσφέρει απαράμιλλη απόδοση και αξιοπιστία..
