Υλικό: | RF-30A | Μέγεθος PCB: | 1380,8 mm x 127,15 mm = 1PCS, +/- 0,15 mm |
---|---|---|---|
Βάρος χαλκού: | Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) | Τελεία επιφάνειας: | Χρυσός βύθισης |
Αριθμός στρωμάτων: | 2-στρώμα | Δάχος PCB: | 20 χιλιοστών |
Επισημαίνω: | Δελτία κυκλωμάτων υψηλής συχνότητας RF-30A,Πίνακες PCB RF με βύθιση χρυσού,20 χιλιοστών πλακέτες PCB RF |

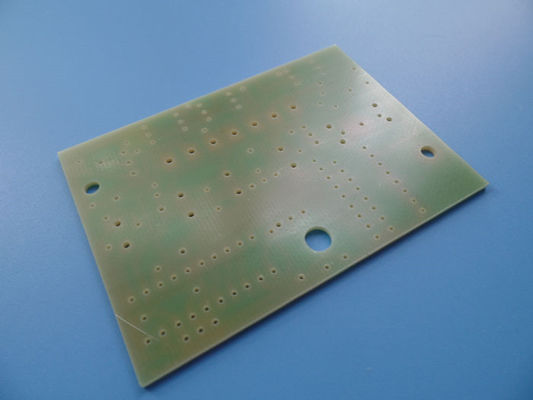

Παρουσιάζουμε ένα πρόσφατα προμηθευμένο PCB βασισμένο στο RF-30A. RF-30A, μέρος της φημισμένης οικογένειας Taconic των υποστρωμάτων RF,είναι ένα εξαιρετικό οργανικό-κεραμικό στρώμα που συνδυάζει την εμπειρία της Taconic στον τομέα της κεραμικής γέμισσης και της τεχνολογίας επικάλυψης PTFEΗ RF-30A, κατασκευασμένη με υφασμένη γυάλινη ενίσχυση, παρουσιάζει ανώτερες ηλεκτρικές και μηχανικές ιδιότητες, παρέχοντας στους σχεδιαστές μια αξιόπιστη και σταθερή βάση για τα έργα PCB τους.
Το υποστρώμα RF-30A διαθέτει χαμηλή διηλεκτρική σύνθεση απώλειας και διαθέτει χαλκό με χαμηλό προφίλ,διασφάλιση σταθερών ηλεκτρικών ιδιοτήτων με βελτιωμένα επίπεδα PIMD και μειωμένη απώλεια εισαγωγής σε ευρύ φάσμα συχνοτήτωνΟι εξαιρετικές μηχανικές του ιδιότητες, συμπεριλαμβανομένων των χαμηλότερων τιμών CTE, της βελτιωμένης σταθερότητας διαστάσεων και της αυξημένης ακαμψίας, ελαχιστοποιούν την επίδραση εξωτερικών παραγόντων στα συστατικά RF.
Ένα από τα βασικά πλεονεκτήματα του RF-30A είναι η εξαιρετική αντοχή του στην απολέπιση, που έχει σχεδιαστεί ειδικά για 1/2 ουγγιά και 1 ουγγιά RT χαλκό.Αυτό το χαρακτηριστικό είναι ζωτικής σημασίας όταν απαιτούνται διαδικασίες επανειλημμένης επεξεργασίας ή επαναλαμβανόμενων διαδικασιών reflowΕπιπλέον, ο εξαιρετικά χαμηλός ρυθμός απορρόφησης υγρασίας του RF-30A, σε συνδυασμό με μια σταθερή αραιότητα απώλειας, ελαχιστοποιεί τη μετατόπιση φάσης σε περιβάλλοντα με διαφορετική θερμοκρασία και υγρασία.Η ελάχιστη διαμετρική κίνηση του υποστρώματος συμβάλλει στη συνέπεια των ιδιοτήτων φάσης και παρεμπόδισης σε ολόκληρο το εύρος συχνοτήτων ευρυζωνικής ζώνης.
Η RF-30A έχει βελτιστοποιηθεί με κεραμικά για να επιτευχθεί χαμηλή CTE άξονα Z, βελτιώνοντας την αξιοπιστία των τρυπών με επικάλυψη (PTH) και απλοποιώντας την κατασκευή πολυεπίπεδων κυκλωμάτων.Αυτές οι ιδιότητες συμβάλλουν επίσης στη συνολική σταθερότητα του υποστρώματος και στην εξαιρετική απόδοση PIMD..
Βασικά χαρακτηριστικά:
- DK 2,97 +/- 0,05 σε 1,9 GHz/23°C
- συντελεστής διάσπασης 0,0013 στα 1,9 GHz/23°C, 0,0020 στα 10 GHz
- CTE στον άξονα X των 8 ppm/°C, στον άξονα Y των 11 ppm/°C και στον άξονα Z των 60 ppm/°C
- Αξιολόγηση εύφλεκτης ικανότητας UL-94V0
- Πυκνότητα 2,16 g/cm3
Οφέλη του RF-30A:
- Εξαιρετικές τιμές PIM στα PCB (μετρούμενες σε χαμηλότερες από -160 dBc*)
- Βελτιωμένη ποιότητα της PTH
- Σταθερές μηχανικές ιδιότητες
- Αξιόπιστη απόδοση σε υψηλές συχνότητες
- Βελτιωμένη σταθερότητα σε υψηλές θερμοκρασίες
- Χαμηλή απορρόφηση υγρασίας
- Εξαιρετική αντοχή στην απολέπιση
- Αξιοσημείωτη αναλογία τιμής/αποτελέσματος

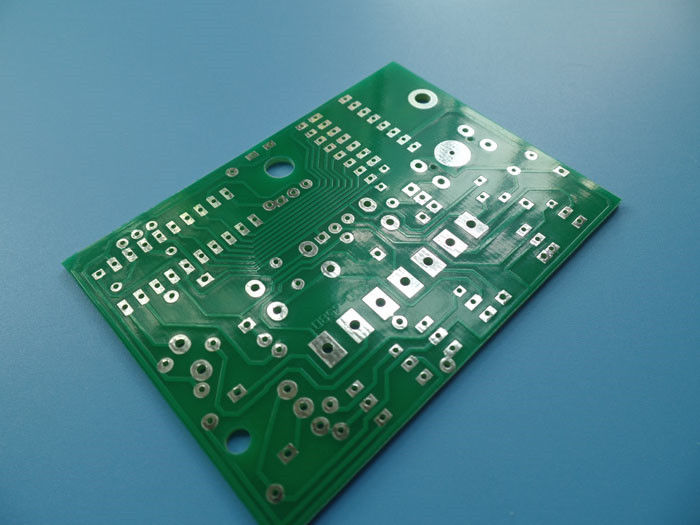

Πρόκειται για ένα σκληρό PCB δύο στρωμάτων, που προσφέρει εξαιρετικές επιδόσεις και αξιοπιστία.ακολουθείται από το ίδιο το υπόστρωμα RF-30A με πάχος 0.508 mm (20 mil), και τέλος ένα άλλο στρώμα χαλκού με το ίδιο πάχος 35 μm.διασφάλιση αποτελεσματικής μετάδοσης σήματος και σταθερών ηλεκτρικών ιδιοτήτωνΕίτε εργάζεστε σε εφαρμογές RF είτε σε άλλα έργα που απαιτούν ένα αξιόπιστο PCB, η διαμόρφωση του RF-30A είναι κατάλληλη για τις ανάγκες σας.
Λεπτομέρειες κατασκευής PCB:
- Διάμετροι του πίνακα: 138,8 mm x 127,15 mm (1 PCS), +/- 0,15 mm
- Ελάχιστο ίχνος / χώρος: 4/6 mils
- Ελάχιστο μέγεθος τρύπας: 0,3 mm
- Δεν υπάρχουν τυφλοί οδοί.
- Τελειωμένη πλάκα πάχος: 0,6 mm
- Τελειωμένο βάρος Cu: 1 ουγκιά (1,4 ml) εξωτερικά στρώματα
- Δυνατότητα επένδυσης: 20 μm
- Επιφανειακό φινίρισμα:
- Πάνω από το Silkscreen: Λευκό
- Βόλος: λευκό.
- Κορυφαία μάσκα συγκόλλησης: πράσινη
- Μασκέ υποδοχής: πράσινη
- 100% ηλεκτρική δοκιμή πριν από την αποστολή
Στατιστικές PCB:
- Συστατικά: 63
- Συνολικά Πάντες: 212
- Περαινόμενα στρώματα: 116
- Πάνω SMT Pads: 75
- Βόρεια πλακέτες SMT: 21
- Βιάς: 94.
- Δίκτυα: 5
Τέχνη και πρότυπα:
- Τύπος της εικόνας που παρέχεται: Gerber RS-274-X
- Αποδεκτό πρότυπο: IPC-Class-2
Διαθεσιμότητα:
Τα PCB RF-30A είναι διαθέσιμα σε όλο τον κόσμο, επιτρέποντάς σας να έχετε πρόσβαση σε PCB υψηλής ποιότητας για τα έργα σας, ανεξάρτητα από την τοποθεσία σας.
Τυπικές εφαρμογές:
Η RF-30A έχει εξαιρετική χρήση σε διάφορες εφαρμογές, συμπεριλαμβανομένων:
- Σχεδιασμός κεραίας και υποσυμπληρώματος
- Ραδιοφωνικά παθητικά εξαρτήματα
- Κύκλοι ενισχυτών ισχύος
Με το RF-30A, μπορείτε να βασιστείτε σε σταθερά, υψηλής απόδοσης PCB σχέδια που προσφέρουν εξαιρετικές ηλεκτρικές ιδιότητες, μηχανική σταθερότητα και αξιοπιστία,καθιστώντας την ιδανική επιλογή για απαιτητικές εφαρμογές RF.
