8mil RO4003C υψηλής απόδοσης PCB 2 στρώσεων Immersion Gold Black Silkscreen

8mil RO4003C High Performance PCB 2-layer Immersion Gold Black Silkscreen

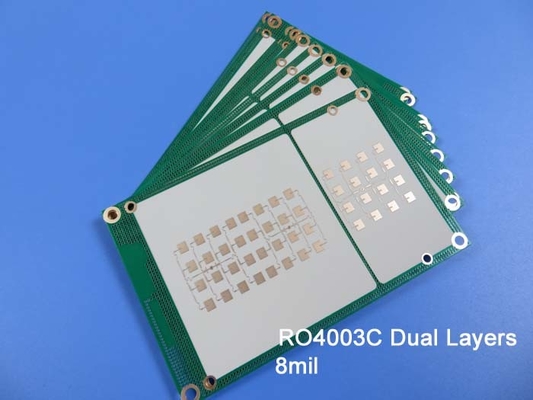

8mil RO4003C High Performance PCB 2-layer Immersion Gold Black Silkscreen 8mil RO4003C High Performance PCB 2-layer Immersion Gold Black Silkscreen 8mil RO4003C High Performance PCB 2-layer Immersion Gold Black Silkscreen

Μεγάλες Εικόνας :  8mil RO4003C υψηλής απόδοσης PCB 2 στρώσεων Immersion Gold Black Silkscreen

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng
Πιστοποίηση: UL, ISO9001, IATF16949
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1PCS
Τιμή: USD9.99-99.99/PCS
Συσκευασία λεπτομέρειες: Σώμα σακούλες+Κάρτονες
Χρόνος παράδοσης: 8-9 εργάσιμες ημέρες
Όροι πληρωμής: Τ/Τ
Δυνατότητα προσφοράς: 5000 PCS ανά μήνα
Λεπτομερής Περιγραφή Προϊόντος
Υλικό: RO4003C Μέγεθος PCB: 280,33 mm x 167,16 mm = 1PCS, +/- 0,15 mm
Βάρος χαλκού: Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) Τελεία επιφάνειας: Χρυσός βύθισης
Αριθμός στρωμάτων: 2-στρώμα Δάχος PCB: 8 MIL
Επισημαίνω:

8mil RO4003C PCB

,

Μαύρο PCB μεταξοειδούς

,

8mil διπλά PCB

Παρουσιάζουμε το πρόσφατα προμηθευμένο PCB κατασκευασμένο με βάση το RO4003C. Αυτό το PCB RO4003C είναι ένα πρωτοποριακό προϊόν που συνδυάζει την ηλεκτρική απόδοση του PTFE / υφασμένου γυαλιού με την κατασκευαστική ικανότητα του εποξειδίου / γυαλιού.Χρησιμοποίηση υδρογονανθράκων/κεραμικών υλικών ενισχυμένων με υφαντικό γυαλίΜε αυστηρό έλεγχο της διηλεκτρικής σταθεράς (Dk) και χαμηλή απώλεια, το PCB έχει εξαιρετικές επιδόσεις σε ένα κλάσμα του κόστους των συμβατικών μικροκυμάτων.τα λαμινάτα RO4003C παρέχουν μια αξιόπιστη και οικονομικά αποδοτική λύση για ένα ευρύ φάσμα εφαρμογών.



Βασικά χαρακτηριστικά:

Δηλεκτρική σταθερά (DK): 3,38 +/- 0,05 σε 10GHz
Παράγοντας διάσπασης: 0,0027 στα 10 GHz, 0,0021 στα 2,5 GHz
Θερμικός συντελεστής της διηλεκτρικής σταθεράς: +40 ppm/°C
Θερμική αγωγιμότητα: 0,71 W/m/°K
Ο άξονας X CTE: 11ppm/°C, ο άξονας Y CTE: 14ppm/°C, ο άξονας Z CTE: 46ppm/°C
Χαμηλή απορρόφηση υγρασίας: 0,06%



RO4003C Τυπική τιμή
Ιδιοκτησία RO4003C Κατεύθυνση Μονάδες Υπόθεση Μέθοδος δοκιμής
Η διηλεκτρική σταθερά,εΠρόοδος 3.38±0.05 Z   10 GHz/23°C IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα
Η διηλεκτρική σταθερά,εΣχεδιασμός 3.55 Z   8 έως 40 GHz Μέθοδος διαφορικού μήκους φάσης
Παράγοντας διάσπασης 0.0027
0.0021
Z   10 GHz/23°C
2.5 GHz/23°C
IPC-TM-650 2.5.5.5
Θερμικός συντελεστής ε +40 Z ppm/°C -50°C έως 150°C IPC-TM-650 2.5.5.5
Αντίσταση όγκου 1.7 x 1010   MΩ.cm ΚΟΝΤ Α IPC-TM-650 2.5.17.1
Αντίσταση επιφάνειας 4.2 x 109   ΚΟΝΤ Α IPC-TM-650 2.5.17.1
Ηλεκτρική ισχύς 31.2(780) Z Kv/mm(v/mil) 0.51mm ((0.020") IPC-TM-650 2.5.6.2
Μοντέλο τράβηξης 19,650(2,850)
19,450 ((2,821)
X
Y
MPa (ksi) NT1 χημικό ΑΣTM D 638
Δυνατότητα τράβηξης 139(20.2)
100(14.5)
X
Y
MPa (ksi) NT1 χημικό ΑΣTM D 638
Δύναμη κάμψης 276
(40)
  MPa
(kpsi)
  IPC-TM-650 2.4.4
Διαμετρική σταθερότητα < 0.3 X,Y χιλιοστά
(mil/inch)
μετά την έκταση etch+E2/150°C IPC-TM-650 2.4.39Α
Συντελεστής θερμικής διαστολής 11
14
46
X
Y
Z
ppm/°C -55°C έως 288°C IPC-TM-650 2.4.41
Tg > 280   °C TMA Α IPC-TM-650 2.4.24.3
Td 425   °C TGA   ΑΣTM D 3850
Θερμική αγωγιμότητα 0.71   W/M/oK 80°C ΑΣTM C518
Απορρόφηση υγρασίας 0.06   % 48 ώρες βύθιση 0.060"
θερμοκρασία δείγματος 50°C
ΑΣTM D 570
Σφιχτότητα 1.79   gm/cm3 23°C ΑΣTM D 792
Δυνατότητα της φλούδας χαλκού 1.05
(6.0)
  Α/χμ
(πλήρης)
Μετά τη συγκόλληση, πλένετε 1 ουγκιά.
Φόλιο EDC
IPC-TM-650 2.4.8
Πυροδοσία Α/Χ       UL 94
Συμβατό με διαδικασία χωρίς μόλυβδο - Ναι, ναι.



Πλεονεκτήματα

Ιδανικό για κατασκευές πολυεπίπεδων πλακών (MLB): Η διαμετρική σταθερότητα του υλικού RO4003C, παρόμοια με αυτή του χαλκού, το καθιστά ιδανικό για κατασκευές μικτών διηλεκτρικών πολυεπίπεδων πλακών.


Επαγγελματική εκπαίδευση και κατάρτιση


Σχεδιασμένο για εφαρμογές υψηλού όγκου ευαίσθητες στις επιδόσεις: Το PCB έχει σχεδιαστεί για να ανταποκρίνεται στις απαιτήσεις εφαρμογών ευαίσθητων στις επιδόσεις, επιτρέποντας την παραγωγή μεγάλου όγκου.


Ανταγωνιστικές τιμές: Απολαύστε τα οφέλη των προηγμένων υλικών και της απόδοσης χωρίς να σπάσετε την τράπεζα.

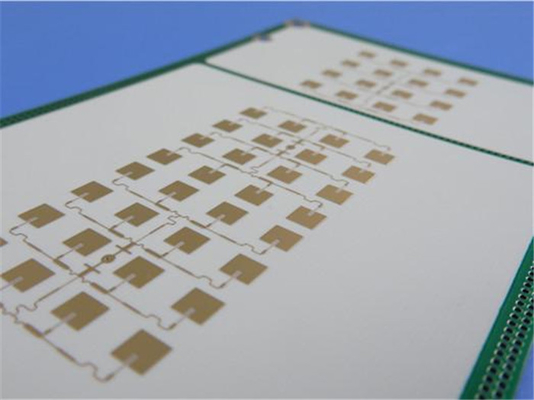

8mil RO4003C υψηλής απόδοσης PCB 2 στρώσεων Immersion Gold Black Silkscreen 0



Με ένα 2στρώμα άκαμπτο PCB και πάχος τελικής πλακέτας 0,3mm, αυτό το PCB προσφέρει συμπαγή και αξιόπιστη κατασκευή.διασφάλιση εξαιρετικής αγωγιμότηταςΟι διαστάσεις του PCB ελέγχονται με ακρίβεια σε 28,33 mm x 167,16 mm (1 PCS), με ανοχή +/- 0,15 mm. Το ελάχιστο ίχνος / χώρος ορίζεται σε 5/5 mils, παρέχοντας ευελιξία για περίπλοκα σχέδια.Το PCB υποστηρίζει επίσης ελάχιστο μέγεθος τρύπας 0.2mm, ενώ η απουσία τυφλών διαδρόμων απλοποιεί τη διαδικασία κατασκευής.



Η ποιότητα είναι πρωταρχική, και αυτό το PCB συμμορφώνεται με το πρότυπο IPC-Class-2.διασφάλιση ότι πληροί τις απαιτούμενες προδιαγραφές και εγγυάται την αξιοπιστίαΤο προσφερόμενο έργο τέχνης είναι σε μορφή Gerber RS-274-X, ένα ευρέως αποδεκτό βιομηχανικό πρότυπο που διευκολύνει την απρόσκοπτη ενσωμάτωση σε υφιστάμενες ροές εργασίας σχεδιασμού.



Η διαθεσιμότητα του εν λόγω PCB RO4003C δεν περιορίζεται σε συγκεκριμένες περιοχές· είναι ευρέως προσβάσιμη παγκοσμίως.Αυτή η παγκόσμια διαθεσιμότητα εξασφαλίζει ότι αυτό το PCB μπορεί να χρησιμοποιηθεί σε διάφορες βιομηχανίες και αγορές, ανταποκρίνονται στις ποικίλες ανάγκες των πελατών.



Το RO4003C PCB βρίσκει την εφαρμογή του σε μια σειρά από προηγμένες τεχνολογίες.Ράδαρα και αισθητήρες αυτοκινήτων, καθώς και LNB για δορυφόρους άμεσης μετάδοσης.



Αναβαθμίστε τα σχέδια PCB σας με το PCB RO4003C και βιώστε το τέλειο συνδυασμό απόδοσης, οικονομικής απόδοσης και αξιοπιστίας σε μια παγκοσμίως διαθέσιμη λύση.

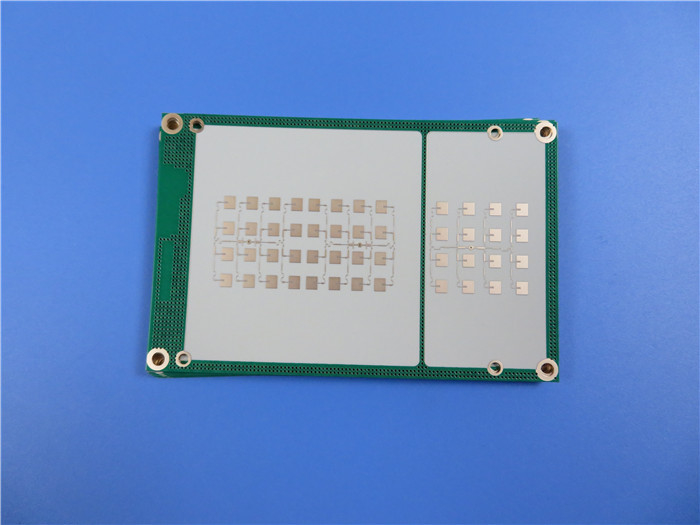

8mil RO4003C υψηλής απόδοσης PCB 2 στρώσεων Immersion Gold Black Silkscreen 1
