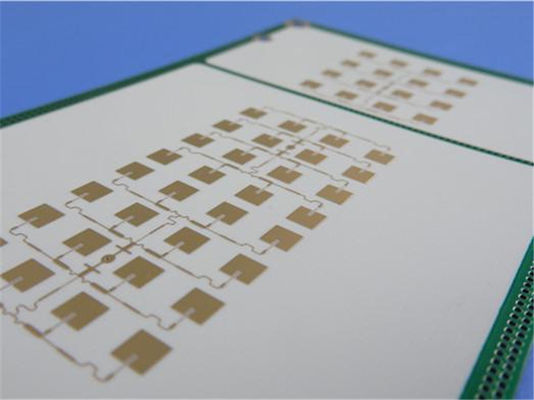

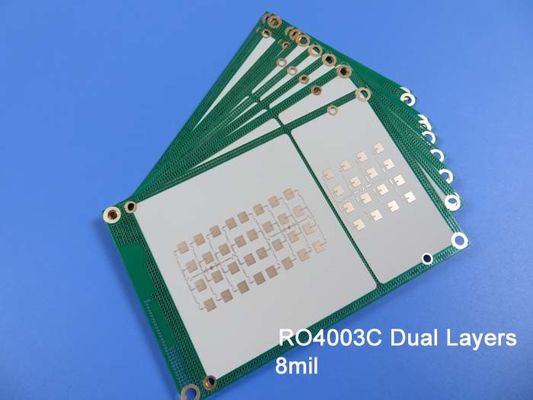

8mil RO4003C Substrate PCB High Performance 2-layer Immersion Gold Black Silkscreen

Παρουσιάζουμε την νεοσύστατη πλακέτα PCB κατασκευασμένη με RO4003C. Αυτή η πλακέτα PCB RO4003C είναι ένα πρωτοποριακό προϊόν που συνδυάζει την ηλεκτρική απόδοση του PTFE/υφασμένου γυαλιού με την κατασκευαστική δυνατότητα του εποξειδικού/γυαλιού. Χρησιμοποιώντας ιδιόκτητα υλικά υδρογονανθράκων/κεραμικών ενισχυμένα με υφασμένο γυαλί, αυτή η πλακέτα PCB προσφέρει εξαιρετική απόδοση σε ένα κλάσμα του κόστους των συμβατικών υλικών μικροκυμάτων. Με αυστηρό έλεγχο της διηλεκτρικής σταθεράς (Dk) και χαμηλές απώλειες, τα υλικά RO4003C παρέχουν μια αξιόπιστη και οικονομικά αποδοτική λύση για ένα ευρύ φάσμα εφαρμογών.

Βασικά Χαρακτηριστικά:

Διηλεκτρική Σταθερά (DK): 3,38 +/-0,05 στα 10GHz
Συντελεστής Διάχυσης: 0,0027 στα 10GHz, 0,0021 στα 2,5GHz
Θερμικός Συντελεστής Διηλεκτρικής Σταθεράς: +40 ppm/°C
Θερμική Αγωγιμότητα: 0,71 W/m/°K
X Άξονας CTE: 11ppm/°C, Y Άξονας CTE: 14ppm/°C, Z Άξονας CTE: 46ppm/°C
Χαμηλή Απορρόφηση Υγρασίας: 0,06%


Οφέλη:

Ιδανικό για Κατασκευές Πολλαπλών Επιπέδων (MLB): Η διαστατική σταθερότητα του υλικού RO4003C, παρόμοια με αυτή του χαλκού, το καθιστά ιδανικό για κατασκευές πολλαπλών επιπέδων με μικτά διηλεκτρικά.


Οικονομικά Αποδοτική Κατασκευή: Επεξεργαστείτε την πλακέτα PCB RO4003C όπως την FR-4 με χαμηλότερο κόστος κατασκευής, διατηρώντας παράλληλα υψηλή απόδοση.


Σχεδιασμένο για Εφαρμογές Υψηλού Όγκου με Ευαίσθητη Απόδοση: Η πλακέτα PCB έχει σχεδιαστεί για να ανταποκρίνεται στις απαιτήσεις εφαρμογών με ευαίσθητη απόδοση, επιτρέποντας την παραγωγή υψηλού όγκου.


Ανταγωνιστική Τιμολόγηση: Απολαύστε τα οφέλη των προηγμένων υλικών και της απόδοσης χωρίς να ξοδέψετε μια περιουσία.

Με μια άκαμπτη διάταξη PCB 2 επιπέδων και τελικό πάχος πλακέτας 0,3mm, αυτή η πλακέτα PCB προσφέρει συμπαγή και αξιόπιστη κατασκευή. Διαθέτει πάχος στρώματος χαλκού 35μm και στις δύο πλευρές, εξασφαλίζοντας εξαιρετική αγωγιμότητα. Οι διαστάσεις της πλακέτας PCB ελέγχονται με ακρίβεια στα 28,33mm x 167,16mm (1PCS), με ανοχή +/- 0,15mm. Η ελάχιστη γραμμή/διάστημα έχει οριστεί στα 5/5 mils, παρέχοντας ευελιξία για περίπλοκα σχέδια. Η πλακέτα PCB υποστηρίζει επίσης ελάχιστα μεγέθη οπών 0,2mm, ενώ η απουσία τυφλών vias απλοποιεί τη διαδικασία κατασκευής.

Η ποιότητα είναι πρωταρχικής σημασίας και αυτή η πλακέτα PCB συμμορφώνεται με το πρότυπο IPC-Class-2. Κάθε πλακέτα PCB υποβάλλεται σε 100% ηλεκτρικό έλεγχο πριν από την αποστολή, διασφαλίζοντας ότι πληροί τις απαιτούμενες προδιαγραφές και εγγυάται την αξιοπιστία. Το παρεχόμενο έργο τέχνης είναι σε μορφή Gerber RS-274-X, ένα ευρέως αποδεκτό βιομηχανικό πρότυπο που διευκολύνει την απρόσκοπτη ενσωμάτωση σε υπάρχουσες ροές εργασιών σχεδιασμού.

Η διαθεσιμότητα αυτής της πλακέτας PCB RO4003C δεν περιορίζεται σε συγκεκριμένες περιοχές· είναι ευρέως προσβάσιμη παγκοσμίως. Αυτή η παγκόσμια διαθεσιμότητα διασφαλίζει ότι αυτή η πλακέτα PCB μπορεί να χρησιμοποιηθεί σε διάφορες βιομηχανίες και αγορές, καλύπτοντας τις ποικίλες ανάγκες των πελατών.

Η πλακέτα PCB RO4003C βρίσκει εφαρμογή σε μια σειρά προηγμένων τεχνολογιών. Είναι κατάλληλη για κεραίες σταθμών βάσης κινητής τηλεφωνίας και ενισχυτές ισχύος, ετικέτες αναγνώρισης ραδιοσυχνοτήτων, αισθητήρες και ραντάρ αυτοκινήτων, καθώς και LNB για δορυφόρους άμεσης μετάδοσης.

Αναβαθμίστε τα σχέδια των πλακετών PCB σας με την πλακέτα PCB RO4003C και βιώστε τον τέλειο συνδυασμό απόδοσης, οικονομικής αποδοτικότητας και αξιοπιστίας σε μια παγκοσμίως διαθέσιμη λύση.
