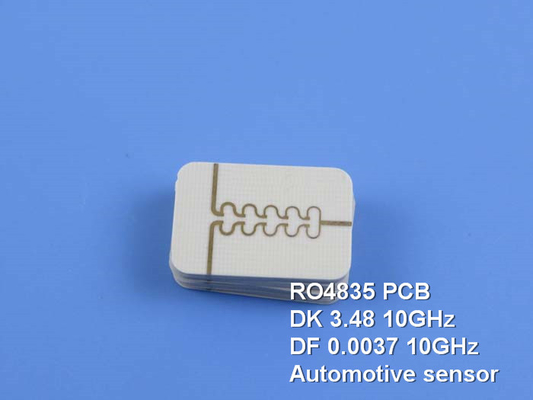

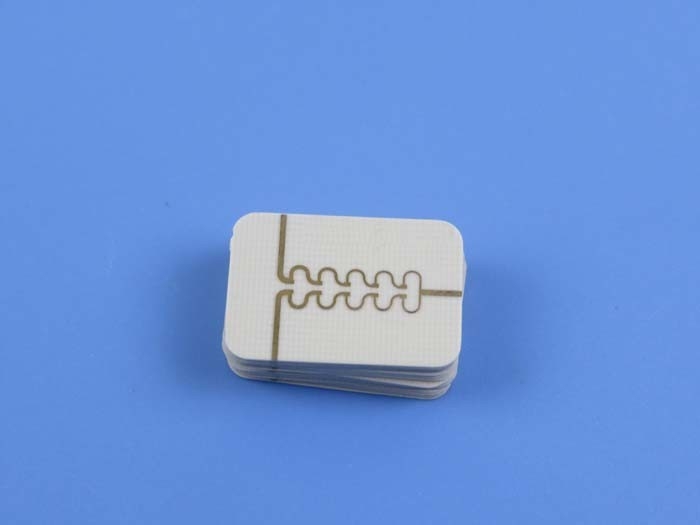

10mil RO4835 RF PCB 2 στρώσεων Circuit Blue Solder Mask Immersion Gold

Παρουσιάζουμε το νέο μας PCB με το RO4835, ένα υψηλής απόδοσης λαμινάτο από την Rogers, σχεδιασμένο για εφαρμογές υψηλής συχνότητας και οικονομική κατασκευή κυκλωμάτων.Το RO4835 προσφέρει βελτιωμένη σταθερότητα σε υψηλές θερμοκρασίες και βελτιωμένη αντοχή στην οξείδωση σε σύγκριση με άλλα υλικά υδρογονανθράκωνΑυτό το χαμηλής απώλειας λαμινάτο παρέχει εξαιρετικές ηλεκτρικές επιδόσεις, καθιστώντας το ιδανικό για εφαρμογές υψηλού όγκου και ευαίσθητες στις επιδόσεις.

Βασικά χαρακτηριστικά:
- Συμμόρφωση με το RoHS και συμμόρφωση με το IPC-4103 για ασφάλεια και αξιοπιστία
- Δηλεκτρική σταθερά (Dk) 3,48 +/- 0,05 για γραμμές μεταφοράς με ελεγχόμενη αντίσταση
- συντελεστής διάσπασης 0,0037 στα 10 GHz, εξασφαλίζοντας χαμηλή απώλεια εισαγωγής
- θερμοκρασία μετάβασης του γυαλιού (Tg) > 280 °C TMA για λειτουργία υψηλής θερμοκρασίας
- Συντελεστής θερμικής διαστολής 10 ppm/°C στον άξονα X, 12 ppm/°C στον άξονα Y και 31 ppm/°C στον άξονα Z για σταθερή απόδοση σε διάφορες θερμοκρασίες

Πλεονεκτήματα
- Ενισχυμένη αντοχή στην οξείδωση, εξασφαλίζοντας αξιόπιστη και ανθεκτική απόδοση
- Σχεδιασμένο για εφαρμογές μεγάλου όγκου, προσφέροντας μια οικονομικά αποδοτική λύση
- Τα χαρακτηριστικά χαμηλών απωλειών επιτρέπουν την εφαρμογή με υψηλότερες συχνότητες λειτουργίας, καθιστώντας το κατάλληλο για εφαρμογές στον τομέα της αυτοκινητοβιομηχανίας
- Σκληρή ανοχή διαμετρικής σταθεράς για γραμμές μεταφοράς ελεγχόμενης αντίστασης
- συμβατό με την αμόλυβη διαδικασία, αποτρέποντας προβλήματα φουσκώσεων ή αποστρωματοποίησης
- Η χαμηλή επέκταση του άξονα Z εξασφαλίζει αξιόπιστη επικάλυψη μέσω τρυπών
- Ο χαμηλός συντελεστής διεύρυνσης στο επίπεδο διατηρεί τη σταθερότητα κατά τη διάρκεια των θερμοκρασιών επεξεργασίας του κυκλώματος

Το εν λόγω στοιβάσιμο PCB διαθέτει μια άκαμπτη διαμόρφωση 2 στρωμάτων με πάχος τερματικού χαλκού 35 μm. Το διηλεκτρικό στρώμα RO4835 έχει πάχος 10 mil (0,254 mm),παρέχει εξαιρετικές ηλεκτρικές επιδόσειςΟι λεπτομέρειες κατασκευής περιλαμβάνουν ένα πλάνο μεγέθους 55,46 mm x 41,5 mm για συμπαγές και ευέλικτες εφαρμογές.Το ελάχιστο μέγεθος τρύπας είναι 0.4 mm, για τη χωρητικότητα διαφόρων εξαρτημάτων και συνδέσεων.

Το εν λόγω PCB δεν περιλαμβάνει τυφλούς ή θαμμένους διαδρόμους, απλοποιώντας τη διαδικασία κατασκευής.Το τελικό βάρος του χαλκού είναι 1 ουγκιά (1Το φινίρισμα της επιφάνειας είναι από χρυσό βύθισης.προσφέρει εξαιρετική συγκολλητικότητα και επίπεδη επιφάνεια για την τοποθέτηση των εξαρτημάτων.

Για σήμανση και ταυτοποίηση, η επάνω μεταξοειδής οθόνη είναι λευκή, παρέχοντας σαφή επισήμανση.Η πάνω μάσκα συγκόλλησης είναι μπλε.Η κάτω μάσκα συγκόλλησης δεν εφαρμόζεται.

Κάθε PCB έχει υποβληθεί σε ηλεκτρική δοκιμή 100% για να εξασφαλιστεί η ποιότητα και η αξιοπιστία.Οι 34 είναι διάτρητες θήκες.Τα κάτω πλαίσια SMT δεν υπάρχουν σε αυτή τη διαμόρφωση..Η πλακέτα έχει 2 δίκτυα, τα οποία αντιπροσωπεύουν τις διασυνδεδεμένες διαδρομές για τη μετάδοση σήματος.

Το έργο τέχνης που παρέχεται για την παραγωγή είναι το Gerber RS-274-X, ένα ευρέως αποδεκτό μορφότυπο στη βιομηχανία.

Το PCB μας είναι διαθέσιμο για αποστολή σε όλο τον κόσμο, παρέχοντας εύκολη πρόσβαση σε αυτή την λύση υψηλών επιδόσεων.

Τυπικές εφαρμογές για αυτό το PCB περιλαμβάνουν αυτοκινητοβιομηχανικά ραντάρ και αισθητήρες, συστήματα μικροκυμάτων σημείο προς σημείο, ενισχυτές ισχύος, ραντάρ φάσης και συστατικά ραδιοσυχνοτήτων.
