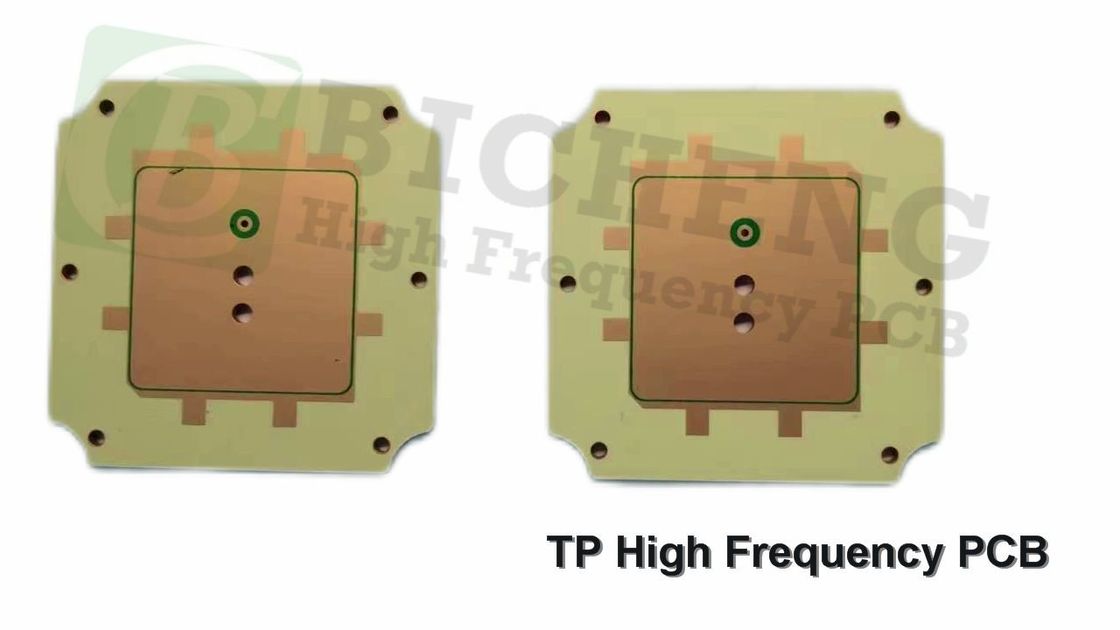

0.8mm TP1020 PCB 1oz Χαλκός 2 στρώσεις Immersion Gold RF κυκλώματα

0.8mm TP1020 PCB 1oz Copper 2 Layer Immersion Gold RF Circuits
0.8mm TP1020 PCB 1oz Copper 2 Layer Immersion Gold RF Circuits

Μεγάλες Εικόνας :  0.8mm TP1020 PCB 1oz Χαλκός 2 στρώσεις Immersion Gold RF κυκλώματα

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng
Πιστοποίηση: UL, ISO9001, IATF16949
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1PCS
Τιμή: USD9.99-99.99/PCS
Συσκευασία λεπτομέρειες: Σώμα σακούλες+Κάρτονες
Χρόνος παράδοσης: 8-9 εργάσιμες ημέρες
Όροι πληρωμής: Τ/Τ
Δυνατότητα προσφοράς: 5000 PCS ανά μήνα
Λεπτομερής Περιγραφή Προϊόντος
Υλικό: TP1020 Μέγεθος PCB: 43.35 mm x 36.56 mm = 1PCS, +/- 0,15 mm
Βάρος χαλκού: Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) Τελεία επιφάνειας: Χρυσός βύθισης
Αριθμός στρωμάτων: 2-στρώμα Μοντέλο: 0.8mm
Επισημαίνω:

1 ουγκιό βαμβάκι RF κυκλώματα

,

0.8mm κυκλώματα ραδιοσυχνοτήτων

,

Πίνακας κυκλωμάτων 2 στρωμάτων 0

Παρουσιάζουμε το νέο μας PCB με Wangling TP, ένα μοναδικό θερμοπλαστικό υλικό υψηλής συχνότητας στη βιομηχανία.Τα λαμινάτα τύπου TP προσφέρουν εξαιρετικές διηλεκτρικές επιδόσεις και υψηλή αξιοπιστίαΜε την ικανότητα να ρυθμίζει με ακρίβεια την διηλεκτρική σταθερά, αλλάζοντας την αναλογία μεταξύ κεραμικής και ρητίνης PPO,Τα λαμινάτα TP παρέχουν εξαιρετική ευελιξία για το σχεδιασμό κυκλωμάτων.



Βασικά χαρακτηριστικά:
1Διορθώσιμη διηλεκτρική σταθερά: Η διηλεκτρική σταθερά των λαμινισμένων TP μπορεί να επιλεγεί στο εύρος από 3 έως 25, επιτρέποντας ακριβή προσαρμογή σύμφωνα με τις απαιτήσεις του κυκλώματος.Οι κοινές διηλεκτρικές σταθερές περιλαμβάνουν 3.0, 4.4, 6.0, 6.15, 9.2, 9.6, 10.2Η διηλεκτρική απώλεια είναι χαμηλή και παραμένει σχετικά σταθερή μέχρι 10 GHz.



2. Ευρύ εύρος θερμοκρασίας λειτουργίας: Τα λαμινάνια TP μπορούν να αντέξουν μακροχρόνιες θερμοκρασίες λειτουργίας που κυμαίνονται από -100 °C έως +150 °C.Είναι σημαντικό να σημειωθεί ότι θερμοκρασίες άνω των 180 ° C μπορεί να προκαλέσει παραμόρφωση, απολέπιση χαλκού και σημαντικές αλλαγές στην ηλεκτρική απόδοση.


Τεχνική παράμετρος προϊόντος Προϊόντα και δελτίο δεδομένων
Χαρακτηριστικά του προϊόντος Προϋποθέσεις δοκιμής Μονάδα TP TP-1 TP-2
Διορθωτική σταθερά Όταν η διηλεκτρική σταθερά είναι ≤ 11, η συνθήκη δοκιμής είναι 10GHz.

Όταν η διηλεκτρική σταθερά είναι > 11, η συνθήκη δοκιμής είναι 5 GHz.
/ 3.0±0.06 40,4±0.09 6.0±0.12
6.15±0.12 9.2±0.18 90,6±0.19
10.2±0.2 11.0±0.022 16.0±0.4
20.0±0.8 22.0±0.88 25.0±1.0
Η διηλεκτρική σταθερά μπορεί να προσαρμοστεί στο εύρος από 3,0 έως 25.
Διορθωτική μέθοδος Η διηλεκτρική σταθερά είναι 3,0 ∙ 11.0 / ± 2%
Η διηλεκτρική σταθερά είναι 11,1 ̇16.0 / ±2,5%
Η διηλεκτρική σταθερά 16.1 ̇25.0 / ± 4%
Τανγκέντα απώλειας Τανγκέντα απώλειας 3,0 ̇ 9.5 10GHz / 0.0010
Απώλεια Τανγκέντ 9,6110 10GHz / 0.0012
Απώλεια Τάντζεν 11,1 ̇16.0 5GHz / 0.0015
Απώλεια Τάντζεν 16,1 ̇25.0 5GHz / 0.0020 ∙0.0025
Δείκτης σταθερής θερμοκρασίας με διηλεκτρικό Η διηλεκτρική σταθερά είναι 3,0·9.5 -55 oC έως 150 oC PPM/°C - 50
Η διηλεκτρική σταθερά είναι 9,6 ̇16.0 -55 oC έως 150 oC PPM/°C -40
Η διηλεκτρική σταθερά 16.1 ̇25.0 -55 oC έως 150 oC PPM/°C -55
Δυνατότητα απολέπισης 1 OZ Κανονική κατάσταση Α/χμ > 0.6
1 OZ μετά από δοκιμή υγρασίας κλιματισμού Α/χμ > 0.4
Αντίσταση όγκου Κανονική κατάσταση σε 500V MΩ.cm > 1 × 109
Αντίσταση επιφάνειας Κανονική κατάσταση σε 500V > 1 × 107
Συντελεστής θερμικής διαστολής
(XY Z)
Η διηλεκτρική σταθερά είναι 3,00 ∆4.40 -55 oC έως 150 oC PPM/°C 60,60,70
Η διηλεκτρική σταθερά είναι 4,606.15 -55 oC έως 150 oC PPM/°C 50,50,60
Η διηλεκτρική σταθερά είναι 6,1611·0 -55 oC έως 150 oC PPM/°C 40,40,55
Η διηλεκτρική σταθερά είναι 11,1 ̇16.0 -55 oC έως 150 oC PPM/°C 40,40,50
Η διηλεκτρική σταθερά 16.1 ̇25.0 -55 oC έως 150 oC PPM/°C 35,35,40
Απορρόφηση νερού 20±2°C, 24 ώρες % ≤0.01
Διαρκής θερμοκρασία λειτουργίας Δωμάτιο υψηλής και χαμηλής θερμοκρασίας °C -100o~150oC
Σύνθεση υλικού Οξείδιο πολυφαινυλενίου, κεραμική, σε συνδυασμό με χαλκό.
Τα δεδομένα πυκνότητας και θερμικής αγωγιμότητας για υλικά με διαφορετικές διηλεκτρικές σταθερές είναι τα ακόλουθα:
Χαρακτηριστικά του προϊόντος Μονάδα Η διηλεκτρική σταθερά
3.0 4.4 6.0 6.15 9.6 10.2 11.0 16.0 20.0 22.0 25.0
Σφιχτότητα g/cm3 1.69 1.89 2.1 2.12 2.26 2.33 2.40 2.76 2.73 2.77 2.94
Θερμική αγωγιμότητα W/(M.K) 0.40 0.44 0.55 0.55 0.65 0.67 0.70 0.80 0.85 0.90 1.0



3. Πολυδιάστατες επιλογές πάχους: Διαθέσιμα σε διάφορα πάχους, τα λαμινάτα TP μπορούν να προσαρμοστούν για να ανταποκριθούν σε συγκεκριμένες απαιτήσεις σχεδιασμού.διασφάλιση ευελιξίας στην επίτευξη των επιθυμητών διαστάσεων PCB.


4- Αντίσταση στις ακτινοβολίες και χαμηλή εκπομπή αερίων: Τα λαμινάνια TP παρουσιάζουν αντίσταση στις ακτινοβολίες και χαμηλές ιδιότητες εκπομπής αερίων, καθιστώντας τα κατάλληλα για εφαρμογές στο Beidou, συστήματα πυραύλων, φυτές,και μικροσκοπικές κεραίες.


5Αξιόπιστη προσκόλληση και μηχανική ικανότητα: Η προσκόλληση μεταξύ του χαλκού και του διηλεκτρίου στα λαμινάτα TP είναι ανώτερη από τα κεραμικά υποστρώματα με επικάλυψη κενού.Το υλικό TP είναι εύκολο στη μηχανική και μπορεί να επεξεργαστεί με διάφορες μεθόδους, όπως τη γεώτρηση, στροφή, άλεση, κούρεμα και χαρακτική, παρέχοντας μεγαλύτερη ευελιξία σε σύγκριση με τα κεραμικά υποστρώματα.



Η συσσώρευση αυτού του PCB διαθέτει μια ριγνή διαμόρφωση δύο στρωμάτων με πάχος στρώματος χαλκού 35 μm και στις δύο πλευρές.παρέχει εξαιρετικές ηλεκτρικές επιδόσειςΟι κατασκευαστικές λεπτομέρειες του PCB περιλαμβάνουν ένα πλάνο μεγέθους 43,35 mm x 36,56 mm, εξασφαλίζοντας ένα συμπαγές και αποτελεσματικό σχεδιασμό.Το ελάχιστο μέγεθος τρύπας είναι 0.3 mm, για τη χωρητικότητα διαφόρων εξαρτημάτων και συνδέσεων.



0.8mm TP1020 PCB 1oz Χαλκός 2 στρώσεις Immersion Gold RF κυκλώματα 0



Το τελικό πλάνο έχει πάχος 0,9 mm, προσφέροντας μια ισορροπία μεταξύ αντοχής και περιορισμού χώρου.Το τελικό βάρος του χαλκού είναι 1 ουγκιά (1Το φινίρισμα της επιφάνειας είναι από χρυσό βύθισης, το φινίρισμα της επιφάνειας είναι από χρυσό βύθισης, το φινίρισμα της επιφάνειας είναι από χρυσό βύθιση, το φινίρισμα της επιφάνειας είναι από χρυσό βύθιση, το φινίρισμα της επιφάνειας είναι από χρυσό βύθιση, το φινίρισμα της επιφάνειας είναι από χρυσό βύθιση, το φινίρισμα της επιφάνειας είναι από χρυσό βύθιση, το φινίρισμα της επιφάνειας είναι από χρυσό βύθιση, το φινίρισμα της επιφάνειας είναι από χρυσό βύθιση, το φινίρισμα της επιφάνειας είναι από χρυσό βύθιση, το φινίρισμα της επιφάνειας της επιφάνειας είναι από χρυσό βύθιση, το φινίρισμα της επιφάνειας είναι από χρυσό βύθιπροσφέρει εξαιρετική συγκολλητικότητα και επίπεδη επιφάνεια για την τοποθέτηση των εξαρτημάτων.



Για τη σήμανση και την ταυτοποίηση, δεν υπάρχει ούτε επάνω ούτε κάτω μεταξόνιο σε αυτή τη διαμόρφωση, εξασφαλίζοντας καθαρή και ελάχιστη εμφάνιση.που επιτρέπουν την άμεση πρόσβαση σε χαλκού πλακέτεςΚάθε PCB έχει υποβληθεί σε ηλεκτρική δοκιμή 100% πριν από την αποστολή, εξασφαλίζοντας υψηλής ποιότητας και αξιόπιστη απόδοση.



Υλικό PCB: Οξείδιο πολυφαινυλενίου, κεραμικά
Ονομασία (σειρά ΤΠ) Ονομασία DK DF
TP300 3.0±0.06 0.0010
TP440 40,4±0.09 0.0010
TP600 6.0±0.12 0.0010
TP615 6.15±0.12 0.0010
TP920 9.2±0.18 0.0010
TP960 90,6±0.2 0.0011
TP1020 10.2±0.2 0.0011
TP1100 11.0±0.22 0.0011
TP1600 16.0±0.32 0.0015
TP2000 20.0±0.4 0.0020
TP2200 22.0±0.44 0.0022
TP2500 25.0±0.5 0.0025
Αριθμός στρωμάτων: Μονόπλευρο, διπλόπλευρο PCB
Βάρος χαλκού: 1 oz (35μm), 2 oz (70μm)
Δάψος διηλεκτρικού (διηλεκτρικό πάχος ή συνολικό πάχος) 0.5mm, 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 7.0mm, 8.0mm, 10.0mm, 12.0mm
Μέγεθος PCB: ≤ 150 mm × 220 mm
Μάσκα συγκόλλησης: Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ.
Εκτέλεση επιφάνειας: Καθαρό χαλκό, HASL, ENIG, ασήμι βύθισης, κασσίτερο βύθισης, OSP, καθαρό χρυσό, ENEPIG κλπ.



Τα στατιστικά στοιχεία του PCB δείχνουν ότι αποτελείται από 6 συστατικά, με συνολικά 24 pads.Αυτό το PCB διαθέτει 5 διαδρόμους για τη διασύνδεση μεταξύ διαφορετικών στρωμάτων και εξαρτημάτωνΗ πλακέτα έχει 2 δίκτυα, που αντιπροσωπεύουν τις διασυνδεδεμένες διαδρομές για τη μετάδοση σήματος.



Το έργο τέχνης που παρέχεται για την παραγωγή είναι το Gerber RS-274-X, ένα ευρέως αποδεκτό μορφότυπο στη βιομηχανία.



Η PCB μας είναι διαθέσιμη για αποστολή σε όλο τον κόσμο, παρέχοντας εύκολη πρόσβαση σε αυτή την λύση υψηλών επιδόσεων.και μικροσκοπικές κεραίεςΑνακαλύψτε τις εξαιρετικές επιδόσεις και την αξιοπιστία του Wangling TP στα σχέδιά σας.
