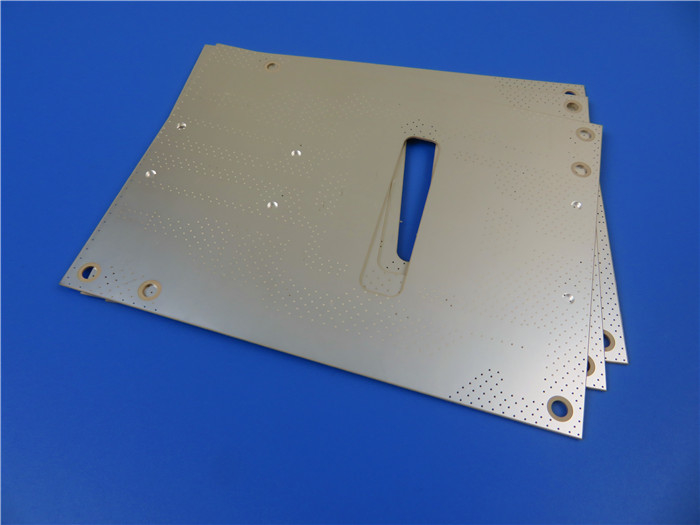

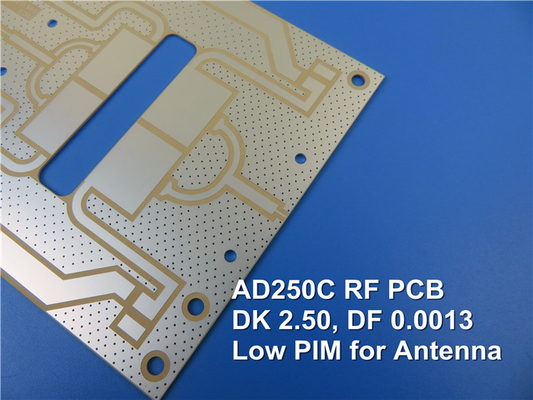

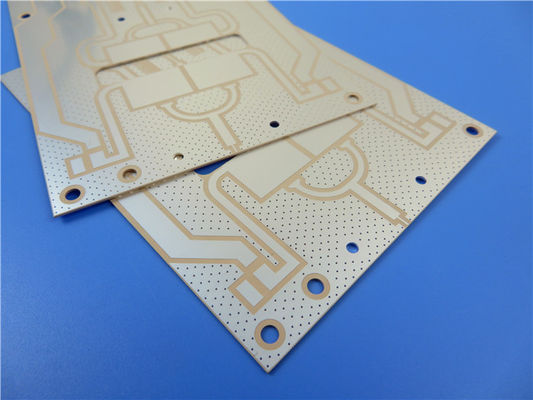

30mil AD250C Διπλής όψης PCB Immersion Gold Plating

30mil AD250C Double-sided PCB Immersion Gold Plating
30mil AD250C Double-sided PCB Immersion Gold Plating 30mil AD250C Double-sided PCB Immersion Gold Plating 30mil AD250C Double-sided PCB Immersion Gold Plating

Μεγάλες Εικόνας :  30mil AD250C Διπλής όψης PCB Immersion Gold Plating

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng
Πιστοποίηση: UL, ISO9001, IATF16949
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1pcs
Τιμή: USD9.99-99.99/PCS
Συσκευασία λεπτομέρειες: Σώμα σακούλες+Κάρτονες
Χρόνος παράδοσης: 8-9 εργάσιμες ημέρες
Όροι πληρωμής: Τ/Τ
Δυνατότητα προσφοράς: 5000 PCS ανά μήνα
Λεπτομερής Περιγραφή Προϊόντος
Υλικό: AD250C Μέγεθος PCB: 196 mm x 162 mm = 1PCS, +/- 0,15 mm
Βάρος χαλκού: Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) Τελεία επιφάνειας: Χρυσός βύθισης
Αριθμός στρωμάτων: 2-στρώμα Μοντέλο: 30 χιλιοστών
Επισημαίνω:

Διπλής όψεως πλαστική επικάλυψη PCB με βύθιση σε χρυσό

,

AD250C Πίνακες PCB με καταδύσεις σε χρυσό

,

30mil PCB βύθιση Χρυσή επίστρωση

Το AD250C Commercial Microwave και RF PCB είναι ένα πρωτοποριακό πίνακα εκτυπωμένων κυκλωμάτων (PCB) χτισμένο με το καινοτόμο υλικό laminate Rogers AD250C.Ειδικά σχεδιασμένα για υποδομές τηλεπικοινωνιών, αυτό το PCB προσφέρει εξαιρετικές επιδόσεις και οικονομική απόδοση, καθιστώντας το ιδανική επιλογή για ένα ευρύ φάσμα εφαρμογών.



Βασικά χαρακτηριστικά:
1. Rogers AD250C Woven Glass Reinforced PTFE Antenna Grade Laminates: Το PCB κατασκευάζεται χρησιμοποιώντας υλικά υψηλής ποιότητας, εξασφαλίζοντας αντοχή και αξιοπιστία.



2. Ελεγχόμενη διηλεκτρική σταθερά: Με διηλεκτρική σταθερά 2,5 και στενή ανοχή σε 10 GHz/23°C, το AD250C PCB παρέχει σταθερή και προβλέψιμη απόδοση κύκλου.


3. Χαμηλή απώλεια: Το PCB διαθέτει μια χαμηλή απώλεια αγγίγματος < 0,002 στα 10 GHz, με αποτέλεσμα την άριστη απόδοση του κυκλώματος σε τυπικές ζώνες συχνοτήτων ασύρματων.


4Αντοχή σε υψηλές θερμοκρασίες: Με θερμοκρασία αποσύνθεσης (Td) άνω των 500°C, το AD250C PCB διατηρεί την ακεραιότητά του ακόμη και υπό ακραίες θερμοκρασίες.


5Απορρόφηση υγρασίας: Το PCB παρουσιάζει ελάχιστη απορρόφηση υγρασίας, με ποσοστό μόλις 0,04%, εξασφαλίζοντας μακροπρόθεσμη αξιοπιστία και σταθερότητα.


6Εξαιρετική σταθερότητα των διαστάσεων: Το AD250C PCB προσφέρει εξαιρετική σταθερότητα των διαστάσεων, με αποτέλεσμα επαναλαμβανόμενες επιδόσεις κυκλωμάτων και βελτιωμένες αποδόσεις παραγωγής.


7Πολύ χαμηλό PIM: Με εντυπωσιακή βαθμολογία PIM -159 dBc σε 30 mil, 1900 MHz, αυτό το PCB παρέχει εξαιρετική απόδοση κεραίας και ελαχιστοποιεί την απώλεια απόδοσης που σχετίζεται με θέματα που σχετίζονται με το PIM.



Ηλεκτρικές ιδιότητες AD250C Μονάδες Προϋποθέσεις δοκιμής Μέθοδος δοκιμής
PIM (30mil/60mil) - 159/-163 dBc Αντανακλαστικοί ήχοι 43 dBm σε 1900 MHz, S1/S1 Rogers Εσωτερικός 50 Ωμ
Δηλεκτρική σταθερά (διαδικασία) 2.52 - 23°C @ 50% RH 10 GHz IPC TM-650 2.5.5.5
(IPC TM-650 2.5.5.3)
Η διηλεκτρική σταθερά (σχεδιασμός) 2.50 - C-24/23/50 10 GHz Διάσταση φάσης διαφορικής μικροστοιχίας
Παράγοντας διάσπασης (διαδικασία) 0.0013 - 23°C @ 50% RH 10 GHz IPC TM-650 2.5.5.5
Θερμικός συντελεστής της διηλεκτρικής σταθεράς -117 ppm/oΓ 0°C έως 100°C 10 GHz IPC TM-650 2.5.5.5
Αντίσταση όγκου 4.8 x 108 Μωμ-cm C-96/35/90 - IPC TM-650 2.5.17.1
Αντίσταση επιφάνειας 4.1 x 107 Μωμ. C-96/35/90 - IPC TM-650 2.5.17.1
Ηλεκτρική αντοχή (διαλεκτρική αντοχή) 979 V/mil - - IPC TM-650 2.5.6.2
Ηλεκτρική διάσπαση > 40 kV D-48/50 Κατεύθυνση X/Y IPC TM-650 2.5.6
Θερμικές ιδιότητες
Θερμοκρασία αποσύνθεσης (T)d) > 500 ̊C 2 ώρες @ 105 ̊C 5% μείωση βάρους IPC TM-650 2.3.40
Συντελεστής θερμικής διαστολής - x 47 ppm/ ̊C - -55 °C έως 288 °C IPC TM-650 2.4.41
Συντελεστής θερμικής διαστολής - y 29 ppm/ ̊C - -55 °C έως 288 °C IPC TM-650 2.4.41
Συντελεστής θερμικής διαστολής - z 196 ppm/ ̊C - -55 °C έως 288 °C IPC TM-650 2.4.41
Θερμική αγωγιμότητα 0.33 W/mK - z κατεύθυνση ΑΣTM D5470
Ώρα για Αποστρωματισμό > 60 λεπτά όπως παραλήφθηκε 288 ̊C IPC TM-650 2.4.24.1
Μηχανικές ιδιότητες
Δυνατότητα απολέπισης χαλκού μετά από θερμική πίεση 2.6
(14.8)
Επικαιρότητα: 10s @ 288 ̊C 35 μm φύλλο IPC TM-650 2.4.8
Δυνατότητα κάμψης (MD/CMD) 8.8/6.4 (60.7/44.1) MPa (ksi) 25°C ± 3°C - ΑΣTM D790
Δυνατότητα τράβηξης (MD/CMD) 6.0/5.6 (41.4/38.6) MPa (ksi) 23°C/50% RH - ΑΣTM D3039/D3039-14
Φλεξικό μοντέλο (MD/CMD) 885/778 (6.102/5.364) MPa (ksi) 25°C ± 3°C - Μέθοδος δοκιμής IPC-TM-650 2.4.4
Διαμετρική σταθερότητα (MD/CMD) 0.02/0.06 mils/inch μετά την ελίτ + το ψήσιμο - IPC-TM-650 2.4.39α
Φυσικές Ιδιότητες
Πυροδοσία V-0 - - - UL-94
Απορρόφηση υγρασίας 0.04 % Ε1/105 +Δ48/50 - IPC TM-650 2.6.2.1
Σφιχτότητα 2.28 g/cm3 C-24/23/50 - ΑΣTM D792
Ειδική θερμική ικανότητα 0.813 Δ/γ/Κ 2 ώρες σε θερμοκρασία 105°C - ΑΣTM E2716



Πλεονεκτήματα
1Ανώτερη αποτελεσματικότητα κεραίας: Το AD250C PCB επιτρέπει υψηλότερη αποτελεσματικότητα κεραίας, εξασφαλίζοντας βέλτιστη απόδοση σε εφαρμογές κεραίας.



2. Επαναλαμβανόμενη απόδοση κυκλώματος: Χάρη στην ελεγχόμενη διηλεκτρική σταθερά και την κεραμική σύνθεσή του, αυτό το PCB παρέχει επαναλαμβανόμενη απόδοση κυκλώματος, ακόμη και σε διαφορετικές συνθήκες θερμοκρασίας.


3- Βελτιωμένη σταθερότητα Dk: Το κεραμικό στοιχείο του PCB συμβάλλει σε υψηλότερο βαθμό σταθερότητας διηλεκτρικού (Dk) κατά τις αλλαγές θερμοκρασίας, εξασφαλίζοντας συνεπή λειτουργία.



Συγκρότηση και κατασκευή PCB:
Αυτό το PCB είναι ένα 2 στρώματα άκαμπτο PCB με ένα στρώμα χαλκού και στις δύο πλευρές.Το πάχος της τελικής σανίδας είναι 0Η επιφάνεια είναι από χρυσό βύθισης, η επιφάνεια είναι χρυσαφένιο, η επιφάνεια είναι χρυσαφένιο.παρέχει εξαιρετική αγωγιμότητα και αντοχή στη διάβρωσηΣημειωτέον, το PCB δεν έχει μεταξοειδή οθόνη ούτε στην επάνω ούτε στην κάτω πλευρά.



Υλικό PCB: Συνθετικά υφασμένα υαλοπίνακα/κεραμικά υλικά γεμάτα με βάση το PTFE
Ονομασία: AD250C
Διορθωτική σταθερά: 2.50 (10 GHz)
Συντελεστής διάσπασης 0.0013 (10 GHz)
Αριθμός στρωμάτων: Διπρόσωπο PCB, πολυεπίπεδο PCB, υβριδικό PCB
Βάρος χαλκού: 1 oz (35μm), 2 oz (70μm)
Δυνατότητα διαμετρήσεως 20mil (0,508mm), 30mil (0,762mm), 60mil (1,524mm)
Μέγεθος PCB: ≤ 400 mm × 500 mm
Μάσκα συγκόλλησης: Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ.
Εκτέλεση επιφάνειας: Χρυσός κατά βύθιση (ENIG), HASL, ασήμι κατά βύθιση, κασσίτερο κατά βύθιση, OSP, ENEPIG, γυμνό χαλκό, καθαρό επιχρυσωμένο κλπ.



Προδιαγραφές PCB:
- Διαστάσεις του πίνακα: 196 χ 162 χιλιοστά
- Ελάχιστο ίχνος / χώρος: 5/5 mils
- Ελάχιστο μέγεθος τρύπας: 0,3 mm
- Χωρίς τυφλές οδούς.
- 100% ηλεκτρική δοκιμή: Κάθε PCB υποβάλλεται σε ολοκληρωμένη ηλεκτρική δοκιμή πριν από την αποστολή, εξασφαλίζοντας την ποιότητα και την αξιοπιστία.



Στατιστικές PCB:
- Συστατικά: 81
- Συνολικά Pads: 228
- Μέσα από τις τρύπες: 97
- Κορυφαία SMT Pads: 131
- Βόρεια SMT Pads: 0
- Βιάς: 132
- Δίκτυα: 4



Αποδεκτά πρότυπα και διαθεσιμότητα:
Αυτό το PCB συμμορφώνεται με το πρότυπο IPC-Class-2, εξασφαλίζοντας υψηλής ποιότητας κατασκευή και απόδοση.να είναι εύκολα προσβάσιμο για τους πελάτες σε διάφορες περιοχές.



Τυπικές εφαρμογές:
Το PCB AD250C είναι κατάλληλο για διάφορες εφαρμογές, μεταξύ των οποίων:
- Αντενές σταθμών βάσης κυτταρικής υποδομής
- Συστήματα κεραίας τηλεματικής αυτοκινήτων
- Εμπορικές κεραίες δορυφορικών ραδιοφώνων



30mil AD250C Διπλής όψης PCB Immersion Gold Plating 0



Απολαύστε τις εξαιρετικές επιδόσεις και την αξιοπιστία του AD250C Εμπορικού Μικροκυμάτων και RF PCB.Αυτό το PCB ενδυναμώνει την ασύρματη υποδομή επικοινωνίας σας με απαράμιλλη αποτελεσματικότητα και σταθερότητα.
