Υλικό: | AD350A | Μέγεθος PCB: | 111.56mm x 58.26mm = 1PCS, +/- 0.15mm |
---|---|---|---|
Βάρος χαλκού: | Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) | Τελεία επιφάνειας: | Ασημί εμβάπτισης |
Αριθμός στρωμάτων: | 2-στρώμα | Μοντέλο: | 30 χιλιοστών |
Επισημαίνω: | 0.8mm AD350A PCB,Δύο στρώσεις AD350A PCB,30mil AD350A PCB |
Εισαγωγή ενός νέου PCB που προορίζεται για εφαρμογές υψηλής ισχύος και περιβάλλοντα ακραίων θερμοκρασιών.Σύνθετο υλικό με βάση το PTFE, προσφέρει εξαιρετική θερμική αγωγιμότητα και χαμηλό συντελεστή θερμικής διαστολής (CTE).
Το AD350A PCB διαθέτει καλά ελεγχόμενη διηλεκτρική σταθερά 3.50, με ανοχή -0,05 στα 10 GHz/23°C, εξασφαλίζοντας σταθερή ηλεκτρική απόδοση.ελαχιστοποίηση της απώλειας σήματος και της στρέβλωσης για ανώτερη απόδοση κυκλώματοςΜε θερμοκρασία αποσύνθεσης (Td) άνω των 500°C, το PCB παρουσιάζει εξαιρετική θερμική σταθερότητα, καθιστώντας το ικανό να αντέχει σε ακραίες θερμοκρασίες και σκληρές περιβαλλοντικές συνθήκες.
Σχεδιασμένο για να διατηρεί τη μηχανική του μορφή κατά τη διάρκεια χειρισμού και λειτουργίας, το AD350A PCB προσφέρει εξαιρετική σταθερότητα διαστάσεων,που επιτρέπουν επαναληπτή απόδοση κυκλώματος και βελτιωμένη απόδοση παραγωγήςΠαρέχει επίσης ανώτερη επιχρισμένη προσκόλληση μέσω τρύπας (PTH), βελτιώνοντας τη συνολική αξιοπιστία και αντοχή.
Το AD350A PCB έχει ποσοστό απορρόφησης υγρασίας 0,1%, εξασφαλίζοντας δομική ακεραιότητα ακόμη και σε υγρό περιβάλλον.διασφάλιση υψηλού επιπέδου ασφάλειας και αξιοπιστίαςΜε τη χαμηλή βαθμολογία παθητικής διαμόρφωσης (PIM) -159/-163 dBc, που αντανακλά 43 dBm σάρωσης τόνων στα 1900 MHz, S1/S1, το PCB μειώνει τις παρεμβολές σήματος και βελτιώνει τη συνολική απόδοση του συστήματος.

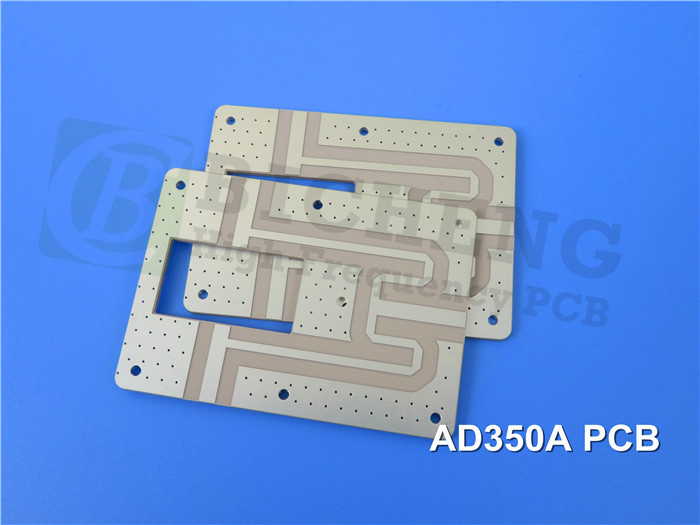

Αυτό το PCB είναι μια δύο στρωμάτων άκαμπτη κατασκευή με στρώματα χαλκού και στις δύο πλευρές.Το πάχος της τελικής σανίδας είναι 0.8mm, με βάρος χαλκού 1oz (1.4 mils) στα εξωτερικά στρώματα. Τα βία έχουν πάχος επίστρωσης 20 μm. Το φινίρισμα επιφάνειας είναι Immersion Silver,παρέχει εξαιρετική αγωγιμότητα και αντοχή στη διάβρωσηΙδιαίτερα, δεν υπάρχει μεταξοειδής ή συγκολλητική μάσκα ούτε στην επάνω ούτε στην κάτω πλευρά.
Με μέγεθος πλάκας 111,56 χ 58,26 χιλιοστά, αυτό το PCB πληροί τα πρότυπα IPC-Class-2, εξασφαλίζοντας υψηλής ποιότητας κατασκευή και απόδοση.διασφάλιση ποιότητας και αξιοπιστίαςΤο σύστημα είναι διαθέσιμο για αγορά σε όλο τον κόσμο, καθιστώντας το εύκολα προσβάσιμο για τους πελάτες σε διάφορες περιοχές.
Το PCB υψηλής θερμικής αγωγιμότητας AD350A είναι κατάλληλο για διάφορες εφαρμογές, συμπεριλαμβανομένων κεραίων σταθμών βάσης κυτταρικής υποδομής, συστημάτων κεραίων τηλεματικής αυτοκινήτων,και εμπορικές δορυφορικές ραδιοαντίνες. Βιώστε την εξαιρετική θερμική αγωγιμότητα και αξιοπιστία του AD350A PCB, ενισχύοντας τα υψηλής ισχύος σχέδια σας με ανώτερη απόδοση και θερμικές δυνατότητες διαχείρισης.
