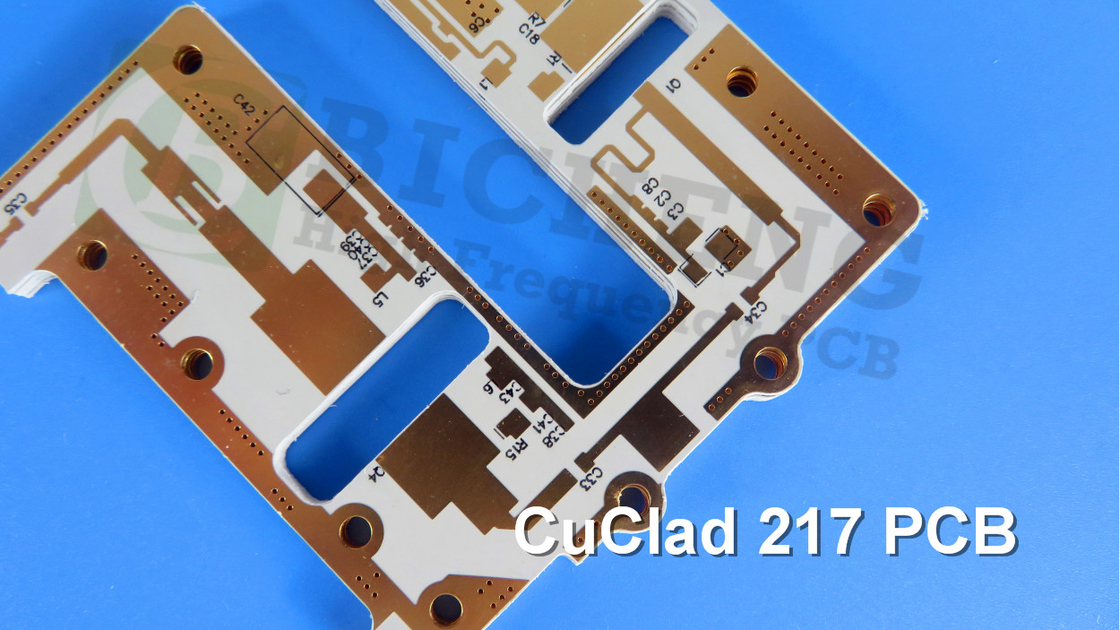

10mil CuClad 217 PCB 2 στρώματα 0,3mm Βυθισμός Ασημένιο

10mil CuClad 217 PCB 2-layer 0.3mm Immersion Silver
10mil CuClad 217 PCB 2-layer 0.3mm Immersion Silver

Μεγάλες Εικόνας :  10mil CuClad 217 PCB 2 στρώματα 0,3mm Βυθισμός Ασημένιο

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng
Πιστοποίηση: UL, ISO9001, IATF16949
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1pcs
Τιμή: USD9.99-99.99/PCS
Συσκευασία λεπτομέρειες: Σώμα σακούλες+Κάρτονες
Χρόνος παράδοσης: 8-9 εργάσιμες ημέρες
Όροι πληρωμής: Τ/Τ
Δυνατότητα προσφοράς: 5000 PCS ανά μήνα
Λεπτομερής Περιγραφή Προϊόντος
Υλικό: Κύκλος CuClad 217 Μέγεθος PCB: 1060,8 mm x 51,8 mm = 1PCS, +/- 0,15 mm
Βάρος χαλκού: Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) Τελεία επιφάνειας: Ασημί εμβάπτισης
Αριθμός στρωμάτων: 2-στρώμα Μοντέλο: 0.3mm
Επισημαίνω:

217 PCB

,

10 ml CuClad PCB

,

Ασημένιο PCB βύθισης

Παρουσιάζουμε το CuClad 217 PCB, ένα πρόσφατο προϊόν που αξιοποιεί τα προηγμένα χαρακτηριστικά των λαμινάντων Rogers CuClad 217.Υφασμένα υαλοειδή με ακριβώς ελεγχόμενα σύνθετα υλικά PTFEΤο CuClad 217 PCB ξεχωρίζει με τις εντυπωσιακές του επιδόσεις, προσφέροντας μια χαμηλή διηλεκτρική σταθερά (Dk) 2,17 ή 2.20Η διασταυρωμένη κατασκευή του εξασφαλίζει ηλεκτρική και μηχανική ισοτροπία στο εσωτερικό του επιπέδου, με αποτέλεσμα την ενισχυμένη διάδοση του σήματος και τις ανώτερες αναλογίες σήματος-θόρυβου.



Βασικά χαρακτηριστικά:

Δηλεκτρική σταθερά: DK 2,17 ή 2,2 σε 10GHz / 1MHz
Παράγοντας διάσπασης: 0,0009 στα 10 GHz
Χαμηλή απορρόφηση υγρασίας: 0,02%
Δυνατότητα αποτρίχωσης: 14 lbs/in
Χαμηλή εξάτμιση αερίων: Συνολική απώλεια μάζας (TML) 0,01%, συλλεγόμενο πτητικό συμπυκνωτέο υλικό (CVCM) 0,01%, 0 ανάκτηση υδρατμών (WVR)
Διασταυρούμενη υφασμένη υαλοπλαστική με υψηλή αναλογία PTFE προς γυαλί
Βελτιωμένη ομοιομορφία της διηλεκτρικής σταθεράς



Πλεονεκτήματα

Σταθερή Dk σε ευρύ φάσμα συχνοτήτων
Επιτρέπει ευρύτερα πλάτη γραμμής για χαμηλότερη απώλεια εισαγωγής
Χαμηλές απώλειες κυκλωμάτων σε υψηλές συχνότητες
Βελτιωμένη σταθερότητα διαστάσεων για ευελιξία σχεδιασμού
Επιτρέπει την τήρηση αυστηρών προδιαγραφών
Ηλεκτρική και μηχανική ισοτροπία στο επίπεδο X-Y
Ιδανικό για κυκλώματα ευαίσθητα στις διακυμάνσεις της διηλεκτρικής σταθεράς



10mil CuClad 217 PCB 2 στρώματα 0,3mm Βυθισμός Ασημένιο 0



Διαθέτοντας ένα 2στρώμα άκαμπτο στοιβάσιμο, το CuClad 217 PCB αποτελείται από ένα στρώμα χαλκού 35 μm, έναν πυρήνα Rogers CuClad 217 0,254 mm (10mil) και ένα άλλο στρώμα χαλκού 35 μm.



Το PCB υποστηρίζει ένα ελάχιστο ίχνος / χώρο 6/5 mils και ένα ελάχιστο μέγεθος τρύπας 0,35mm.Δεν περιλαμβάνει τυφλούς σωλήνεςΜε πάχος τελικής πλάκας 0,3 mm και βάρος χαλκού 1,4 mils στα εξωτερικά στρώματα, το CuClad 217 PCB εξασφαλίζει βέλτιστες επιδόσεις.Διαθέτει πάχος 20 μm μέσω επικάλυψης και ασημένιο φινίρισμα επιφάνειας βύθισης για εξαιρετική αγωγιμότητα και αντοχή στη διάβρωση.



Κάθε PCB υποβάλλεται σε αυστηρή ηλεκτρική δοκιμή 100% πριν από την αποστολή για να εξασφαλιστεί η βέλτιστη λειτουργικότητα.



Με 27 εξαρτήματα και συνολικά 103 πλακίδια, συμπεριλαμβανομένων 78 πλακιδίων διατρυφής και 25 πλακιδίων τεχνολογίας επάνω επιφάνειας (SMT), το CuClad 217 PCB προσφέρει άφθονη ευελιξία για διάφορα σχέδια.Διαθέτει 15 διαδρόμους και 2 δίχτυα., επιτρέποντας την αποτελεσματική δρομολόγηση και συνδεσιμότητα του σήματος.



Αντιστοιχεί στα πρότυπα ποιότητας IPC-Class-2, το CuClad 217 PCB εγγυάται υψηλής ποιότητας απόδοση και αξιοπιστία.επιτρέποντας στους πελάτες από διάφορες τοποθεσίες να βιώσουν τα εξαιρετικά χαρακτηριστικά του.



Το CuClad 217 PCB βρίσκει εφαρμογές σε μια σειρά από τομείς, συμπεριλαμβανομένων των ραντάρ, των ηλεκτρονικών αντιμέτρων, των ηλεκτρονικών μέτρων υποστήριξης και των συστατικών μικροκυμάτων όπως LNA, φίλτρα και ζεύγη.Οι ανώτερες ιδιότητές του το καθιστούν ιδανική επιλογή για απαιτητικές ηλεκτρονικές εφαρμογές που απαιτούν υψηλή απόδοση και αξιοπιστία.



10mil CuClad 217 PCB 2 στρώματα 0,3mm Βυθισμός Ασημένιο 1
