Υλικό: | ΡΟ3206 | Μέγεθος PCB: | 82.5 mm x 66 mm = 1PCS, +/- 0,15 mm |
---|---|---|---|
Βάρος χαλκού: | Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) | Τελεία επιφάνειας: | ENEPIG |
Αριθμός στρωμάτων: | 2-στρώμα | Μοντέλο: | 0.8mm |
Επισημαίνω: | RO3206 PCB,25mil RO3206 PCB,Σκληρό 2 στρώσεων πλακέτο PCB |

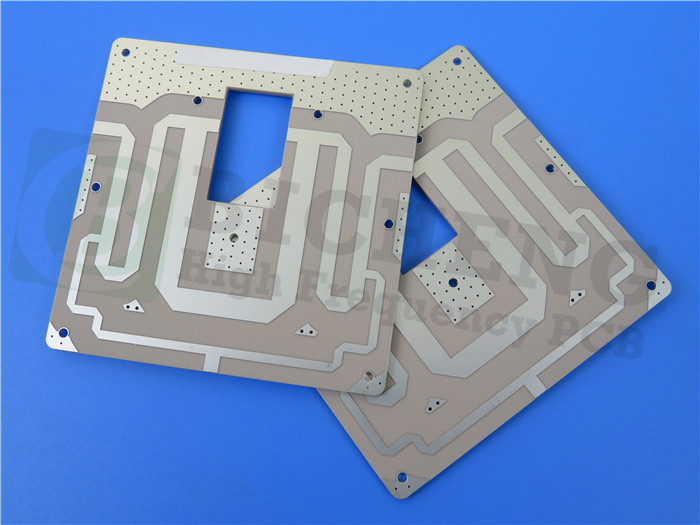

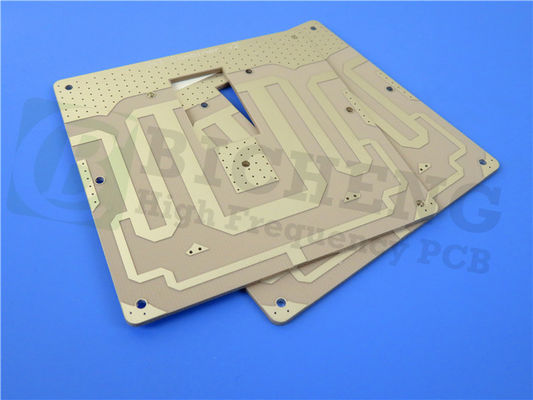

Παρουσιάζουμε το πρόσφατα προμηθευμένο RO3206 PCB υψηλής συχνότητας, σχεδιασμένο για να προσφέρει εξαιρετική ηλεκτρική απόδοση και μηχανική σταθερότητα σε ανταγωνιστικές τιμές.Αυτό το 2 στρώματα άκαμπτο PCB κατασκευάζεται χρησιμοποιώντας υλικά κυκλώματος υψηλής συχνότητας RO3206 του RogersΜε μια σειρά από χαρακτηριστικά και πλεονεκτήματα,το εν λόγω PCB είναι κατάλληλο για διάφορες εφαρμογές που απαιτούν υψηλής συχνότητας και σταθερότητα διαστάσεων.
RO3206 Υλικά κυκλωμάτων υψηλής συχνότητας:
Τα υλικά RO3206 είναι κεραμικά γεμάτα λαμινάτα ενισχυμένα με υφαντική ίνες γυαλιού, που έχουν σχεδιαστεί για να παρέχουν εξαιρετικές ηλεκτρικές επιδόσεις και βελτιωμένη μηχανική σταθερότητα.
- Δηλεκτρική σταθερά και ανοχή: Το RO3206 προσφέρει μια διηλεκτρική σταθερά 6,15 με σφιχτή ανοχή 0,15 στα 10 GHz και στους 23 °C, εξασφαλίζοντας ακριβή μετάδοση σήματος.
- Συντελεστής διάσπασης: Με συντελεστή διάσπασης 0,0027 στα 10 GHz, το RO3206 ελαχιστοποιεί την απώλεια σήματος και επιτρέπει υψηλής συχνότητας απόδοση.
- Υψηλή θερμική αγωγιμότητα: Το RO3206 παρουσιάζει υψηλή θερμική αγωγιμότητα 0,67 W/MK, διευκολύνοντας την αποτελεσματική διάχυση θερμότητας σε απαιτητικές εφαρμογές.
- Χαμηλή απορρόφηση υγρασίας: Με απορρόφηση υγρασίας μικρότερη από 0,1%, το RO3206 διατηρεί εξαιρετικές επιδόσεις ακόμη και σε υγρό περιβάλλον.
- Εναρμονισμένος συντελεστής θερμικής διαστολής (CTE) χαλκού: το υλικό προσαρμόζεται στον συντελεστή θερμικής διαστολής του χαλκού (CTE) στον άξονα Χ (13 ppm/°C), στον άξονα Y (13 ppm/°C) και στον άξονα Z (34 ppm/°C),διασφάλιση διαμετρικής σταθερότητας και αξιοπιστίας.
- Ισχυρή αντοχή στο χαλκό: Το RO3206 επιδεικνύει ισχυρή αντοχή σε χαλκό 10,7 lbs/in, εξασφαλίζοντας αξιόπιστη διασύνδεση.
Ιδιοκτησία | ΡΟ3206 | Κατεύθυνση | Μονάδα | Κατάσταση | Μέθοδος δοκιμής |
Διορθωτική διαδικασία | 6.15±0.15 | Z | - | 10 GHz 23°C | IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα |
Διορθωτική διαμόρφωση | 6.6 | Z | - | 8 GHz - 40 GHz | Μέθοδος διαφορικού μήκους φάσης |
Παράγοντας διάσπασης, tan δ | 0.0027 | Z | - | 10 GHz 23°C | IPC-TM-650 2.5.5.5 |
Θερμικός συντελεστής εr | -212 | Z | ppm/°C | 10 GHz 0-100°C | IPC-TM-650 2.5.5.5 |
Διαμετρική σταθερότητα | 0.8 | X,Y | χιλιοστά | ΚΟΝΤ Α | ΑΣTM D257 |
Αντίσταση όγκου | 103 | MΩ•cm | ΚΟΝΤ Α | IPC 2.5.17.1 | |
Αντίσταση επιφάνειας | 103 | MΩ | ΚΟΝΤ Α | IPC 2.5.17.1 | |
Μοντέλο τράβηξης | 462 462 |
MD CMD |
kpsi | 23°C | ΑΣTM D638 |
Απορρόφηση νερού | < 0.1 | - | % | D24/23 | IPC-TM-650 2.6.2.1 |
Ειδική θερμότητα | 0.85 | Υ/γ/Κ | Υπολογισμός | ||
Θερμική αγωγιμότητα | 0.67 | - | W/m/K | 80°C | ΑΣTM C518 |
Συντελεστής θερμικής διαστολής (-55 έως 288 °C) | 13 34 |
Χ, Υ, Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.41 |
Td | 500 | °C | TGA | ΑΣTM D3850 | |
Χρώμα | Μαύρο | ||||
Σφιχτότητα | 2.7 | gm/cm3 | |||
Δυνατότητα της φλούδας χαλκού | 10.7 | pi | 1 ουγκ. EDC μετά από πλωτή συγκόλληση | IPC-TM-2.4.8 | |
Πυροδοσία | V-0 | UL 94 | |||
Η διαδικασία χωρίς μόλυβδο Συμβατό |
Ναι. |
Ορισμένα από τα πλεονεκτήματα του RO3206 PCB υψηλής συχνότητας:
1. Ενίσχυση υφασμένου γυαλιού: Η ενίσχυση υφασμένου γυαλιού αυξάνει την ακαμψία, καθιστώντας το PCB ευκολότερο να χειριστεί κατά τη διάρκεια της συναρμολόγησης και της εγκατάστασης.
2Ομοιόμορφη ηλεκτρική και μηχανική απόδοση: Το PCB παρέχει συνεπή ηλεκτρική και μηχανική απόδοση, καθιστώντας το ιδανικό για πολύπλοκες πολυεπίπεδες δομές υψηλής συχνότητας.
3. Χαμηλή διαλεκτική απώλεια: Η χαμηλή διαλεκτική απώλεια του RO3206 συμβάλλει στην εξαιρετική απόδοση υψηλής συχνότητας, επιτρέποντας την αξιόπιστη μετάδοση σήματος.
4. Χαμηλός συντελεστής επέκτασης στο επίπεδο: ο χαμηλός συντελεστής επέκτασης στο επίπεδο του PCB, που ταιριάζει με το χαλκό,το καθιστά κατάλληλο για χρήση σε υβριδικά σχέδια πολυεπίπεδων επιφάνειας με επίδειξη και εξασφαλίζει αξιόπιστα επιφανειακά συστήματα.
5Εξαιρετική σταθερότητα διαστάσεων: Το RO3206 προσφέρει εξαιρετική σταθερότητα διαστάσεων, οδηγώντας σε υψηλές αποδόσεις παραγωγής και αξιόπιστη απόδοση σε διάφορες συνθήκες λειτουργίας.
6- Αξιοτέχουσα: Το PCB έχει οικονομική τιμή, καθιστώντας το οικονομικά αποδοτική επιλογή για την παραγωγή όγκου.
7. Ευκολία επιφάνειας: Η ευκολία επιφάνειας του PCB επιτρέπει λεπτές ανοχές χαρακτικής γραμμών, επιτρέποντας ακριβή σχέδια κυκλωμάτων.
Υλικό PCB: | Λαμινάνια γεμάτα κεραμικά ενισχυμένα με υφαντική ίνες γυαλιού |
Ονομασία: | ΡΟ3206 |
Διορθωτική σταθερά: | 6.15 |
Συντελεστής διάσπασης | 0.0027 |
Αριθμός στρωμάτων: | Μονόπλευρο, διπλόπλευρο, πολυεπίπεδο PCB, υβριδικό PCB |
Βάρος χαλκού: | 1 oz (35μm), 2 oz (70μm) |
Δυνατότητα διαμετρήσεως | 25mil (0.635mm), 50mil (1.27mm) |
Μέγεθος PCB: | ≤ 400 mm × 500 mm |
Μάσκα συγκόλλησης: | Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ. |
Εκτέλεση επιφάνειας: | Χρυσό βύθισης, HASL, ασήμι βύθισης, κασσίτερο βύθισης, ENEPIG, OSP, γυμνό χαλκό, καθαρό χρυσοπλασμένο κλπ. |
Προδιαγραφές PCB και κατασκευή:
- Διάμετροι πλακέτων: Οι διαστάσεις των PCB διατηρούνται με ακρίβεια στα 51,91 mm x 110 mm (1 PCS) με ανοχή +/- 0,15 mm.
- Διάστημα και μέγεθος τρύπας: Το ελάχιστο διάστημα είναι 4/6 mils, επιτρέποντας την ακριβή διαδρομή.
- Συγκέντρωση PCB: Το PCB διαθέτει μια άκαμπτη κατασκευή 2 στρωμάτων με copper_layer_1 (35 μm), RO3206 πυρήνα (0,635 mm ή 25mil) και copper_layer_2 (35 μm).
- πάχος τελικής πλάκας και βάρος χαλκού: το πάχος της τελικής πλάκας είναι 0,8 mm, παρέχοντας μια συμπαγή και αξιόπιστη λύση.διασφάλιση αποτελεσματικής αγωγιμότητας.
- Επεξεργασία επιφάνειας: Το πάχος της επικάλυψης είναι 20 μm, εξασφαλίζοντας αξιόπιστη διασύνδεση.παρέχει εξαιρετική συγκολλητικότητα και αντοχή στη διάβρωση.
- Μεταξιδιωτική κάλυψη και μάσκα συγκόλλησης: Η άνω κάλυψη είναι μαύρη, βελτιώνοντας την ορατότητα των κατασκευαστικών στοιχείων.
- Ηλεκτρική δοκιμή και πρότυπο ποιότητας: Κάθε PCB υποβάλλεται σε ολοκληρωμένη ηλεκτρική δοκιμή 100% για να εξασφαλιστεί η βέλτιστη λειτουργικότητα.διασφάλιση αξιοπιστίας και σταθερής απόδοσης.
Τέχνη, Διαθεσιμότητα και Εφαρμογές:
Είναι συμβατό με την εικόνα του Gerber RS-274-X, διευκολύνοντας την απρόσκοπτη ενσωμάτωση στη ροή εργασίας σχεδιασμού σας.παρέχοντας εύκολη πρόσβαση σε σχεδιαστές και κατασκευαστές που αναζητούν λύσεις PCB υψηλών επιδόσεων.
Αυτό το PCB είναι κατάλληλο για ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων των συστημάτων αποφυγής συγκρούσεων αυτοκινήτων, κεραίες GPS, ασύρματα συστήματα τηλεπικοινωνιών, κεραίες μικροστρώματος,δορυφόροι άμεσης μετάδοσης, απομακρυσμένοι αναγνώστες μετρητών, backplanes ενέργειας, LMDS και ασύρματη ευρυζωνική σύνδεση και υποδομή σταθμού βάσης.
