20mil RO4003C PCB 2 στρώμα βύθιση χρυσό υψηλής συχνότητας κυκλώματα

20mil RO4003C PCB 2 στρώμα βύθιση χρυσό υψηλής συχνότητας κυκλώματα

MOQ: 1pcs
τιμή: USD9.99-99.99/PCS
Τυπική συσκευασία: Σώμα σακούλες+Κάρτονες
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: Τ/Τ
Ικανότητα εφοδιασμού: 5000 PCS ανά μήνα
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Υλικό:
RO4003C
Μέγεθος PCB:
430,88 mm x 33,2 mm = 1PCS, +/- 0,15 mm
Βάρος χαλκού:
Εξωτερικά στρώματα 1 ουγκιά (1,4 ml)
Τελεία επιφάνειας:
Χρυσός βύθισης
Αριθμός στρωμάτων:
2-στρώμα
Μοντέλο:
20 χιλιοστών
Επισημαίνω:

20mil RO4003C PCB

,

Σύνδεσμοι υψηλής συχνότητας PCB

,

Βύθιση χρυσό pcb 2 στρώμα

Περιγραφή προϊόντος

Το PCB RO4003C, που χρησιμοποιεί υδρογονάνθρακες και κεραμικά υλικά από το δικό μας υαλοποιημένο γυαλί,συνδυάζει την ηλεκτρική απόδοση του PTFE/υφασμένου γυαλιού με την κατασκευαστική ικανότητα του ηποξυγόνου/γυαλιούΑυτό το πρωτοποριακό PCB προσφέρει εξαιρετικές επιδόσεις και οικονομική απόδοση, καθιστώντας το ιδανική επιλογή για ένα ευρύ φάσμα εφαρμογών.



Βασικά χαρακτηριστικά:

Ασύγκριτη Ηλεκτρική Απόδοση: Το RO4003C PCB διαθέτει εντυπωσιακή διηλεκτρική σταθερά (DK) 3,38 +/- 0,05 στα 10GHz, εξασφαλίζοντας ακριβή μετάδοση και λήψη σήματος.Με χαμηλό συντελεστή διάσπασης 0.0027 στα 10GHz, ελαχιστοποιεί την απώλεια σήματος, παρέχοντας ανώτερη απόδοση σε εφαρμογές υψηλής συχνότητας.



Βελτιωμένη θερμική διαχείριση: Με σχεδιασμό θερμικής αγωγιμότητας 0,71 W/m/°K, το PCB RO4003C υπερέχει στην αποδοτική διάχυση της θερμότητας.Ο χαμηλός συντελεστής θερμικής διαστολής του (CTE) που ταιριάζει με τον χαλκό (11ppm/°C στον άξονα Χ), 14ppm/°C στον άξονα Y) εγγυάται θερμική σταθερότητα, ακόμη και σε ακραίες συνθήκες θερμοκρασίας (-50°C έως 150°C).



Λύση οικονομικά αποδοτική: Το PCB RO4003C προσφέρει την ίδια μέθοδο επεξεργασίας με το τυποποιημένο επωξικό/γυαλί, εξαλείφοντας την ανάγκη για ειδικές επεξεργασίες διατρητών ή διαδικασίες χειρισμού.Αυτό έχει ως αποτέλεσμα χαμηλότερα έξοδα κατασκευής σε σύγκριση με τα συμβατικά λαμινάτα μικροκυμάτων, καθιστώντας την οικονομική επιλογή για εφαρμογές υψηλών επιδόσεων.



Πολυδιάστατη και αξιόπιστη: Σχεδιασμένη για κατασκευές πολυεπίπεδων πλακών (MLB), η RO4003C PCB είναι ιδανική για εφαρμογές υψηλού όγκου και ευαίσθητες στις επιδόσεις.σε συνδυασμό με εξαιρετικά ηλεκτρικά χαρακτηριστικά, εξασφαλίζει αξιόπιστες και οικονομικά αποδοτικές λύσεις.



Ιδιοκτησία RO4003C Κατεύθυνση Μονάδες Υπόθεση Μέθοδος δοκιμής
Η διηλεκτρική σταθερά,εΠρόοδος 3.38±0.05 Z   10 GHz/23°C IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα
Η διηλεκτρική σταθερά,εΣχεδιασμός 3.55 Z   8 έως 40 GHz Μέθοδος διαφορικού μήκους φάσης
Παράγοντας διάσπασης 0.0027
0.0021
Z   10 GHz/23°C
2.5 GHz/23°C
IPC-TM-650 2.5.5.5
Θερμικός συντελεστής ε +40 Z ppm/°C - 50°Cέως 150°C IPC-TM-650 2.5.5.5
Αντίσταση όγκου 1.7 x 1010   MΩ.cm ΚΟΝΤ Α IPC-TM-650 2.5.17.1
Αντίσταση επιφάνειας 4.2 x 109   ΚΟΝΤ Α IPC-TM-650 2.5.17.1
Ηλεκτρική ισχύς 31.2(780) Z Kv/mm(v/mil) 0.51mm ((0.020") IPC-TM-650 2.5.6.2
Μοντέλο τράβηξης 19,650(2,850)
19,450 ((2,821)
X
Y
MPa (ksi) NT1 χημικό ΑΣTM D 638
Δυνατότητα τράβηξης 139(20.2)
100(14.5)
X
Y
MPa (ksi) NT1 χημικό ΑΣTM D 638
Δύναμη κάμψης 276
(40)
  MPa
(kpsi)
  IPC-TM-650 2.4.4
Διαμετρική σταθερότητα < 0.3 X,Y χιλιοστά
(mil/inch)
μετά το etch+E2/150°C IPC-TM-650 2.4.39Α
Συντελεστής θερμικής διαστολής 11
14
46
X
Y
Z
ppm/°C -55°Cέως 288°C IPC-TM-650 2.4.41
Tg > 280   °CTMA Α IPC-TM-650 2.4.24.3
Td 425   °CTGA   ΑΣTM D 3850
Θερμική αγωγιμότητα 0.71   Δ/Μ/oΚ 80°C ΑΣTM C518
Απορρόφηση υγρασίας 0.06   % 48 ώρες βύθιση 0.060"
θερμοκρασία δείγματος 50
°C
ΑΣTM D 570
Σφιχτότητα 1.79   gm/cm3 23°C ΑΣTM D 792
Δυνατότητα της φλούδας χαλκού 1.05
(6.0)
  Α/χμ
(πλήρης)
Μετά τη συγκόλληση, πλένετε 1 ουγκιά.
Φόλιο EDC
IPC-TM-650 2.4.8
Πυροδοσία Α/Χ       UL 94
Συμβατό με διαδικασία χωρίς μόλυβδο - Ναι, ναι.



20mil RO4003C PCB 2 στρώμα βύθιση χρυσό υψηλής συχνότητας κυκλώματα 0

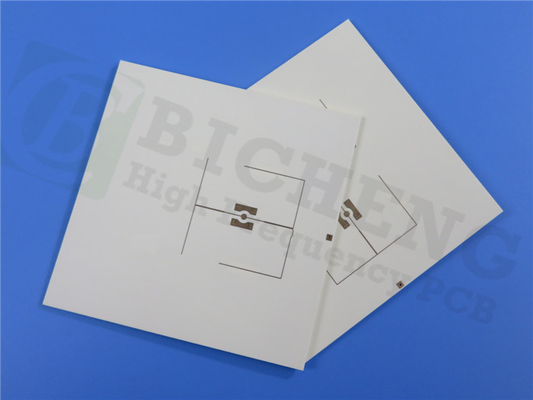

Με δύο στρώσεις άκαμπτων PCB με πάχος στρώματος χαλκού 35 μm (εξωτερικά στρώματα) και πυρήνα Rogers 4003C πάχους 0,508 mm (20 mil),Αυτό το PCB παρέχει μια σταθερή βάση για τα έργα σαςΗ διάσταση του πίνακα είναι 43,88 mm x 33,2 mm, γεγονός που επιτρέπει συμπαγή και αποτελεσματική διάταξη.



Με ελάχιστο ίχνος / χώρο 5/5 mils και ελάχιστο μέγεθος τρύπας 0,3 mm, το RO4003C PCB υποστηρίζει περίπλοκα και ακριβή σχέδια κυκλωμάτων.6mm και ένα τελικό βάρος χαλκού 1oz (1.4 mils) στα εξωτερικά στρώματα, εξασφαλίζοντας αντοχή και αξιοπιστία.

Κάθε PCB υποβάλλεται σε αυστηρές δοκιμές, με 100% ηλεκτρικές δοκιμές πριν από την αποστολή, εξασφαλίζοντας την ποιότητα και τη συμμόρφωσή του με τα πρότυπα IPC-Class-2.Η διαθεσιμότητα της παγκόσμιας αποστολής εξασφαλίζει εύκολη πρόσβαση σε αυτό το υψηλής απόδοσης PCB.



Μερικές τυπικές εφαρμογές του PCB RO4003C περιλαμβάνουν κεραίες κυτταρικών σταθμών βάσης και ενισχυτές ισχύος, ετικέτες αναγνώρισης ραδιοσυχνοτήτων, αυτοκινητοβιομηχανικά ραντάρ και αισθητήρες,και LNB για δορυφόρους άμεσης μετάδοσηςΕπιλέξτε το PCB RO4003C για να απελευθερώσετε τη δύναμη της υψηλής συχνότητας απόδοσης στις προηγμένες εφαρμογές σας.



20mil RO4003C PCB 2 στρώμα βύθιση χρυσό υψηλής συχνότητας κυκλώματα 1
