Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Υλικό: | RT/Duroid 5880 | Μέγεθος PCB: | 35 mm x 70 mm = 1PCS, +/- 0,15 mm |
|---|---|---|---|
| Βάρος χαλκού: | Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) | Τελεία επιφάνειας: | Κασσίτερος βύθισης |
| Αριθμός στρωμάτων: | 2-στρώμα | Μοντέλο: | 0,2 χιλ. |
| Επισημαίνω: | 1OZ RF κυκλώματα PCB,Πυκνωτικά κυκλώματα ραδιοσυχνότητας με βύθιση από κασσίτερο,5ml RT σκληρό 5880 PCB |
||
Παρουσιάζουμε το νέο μας PCB σε πλακάκια RT/duroid 5880.συνδυάζει σύνθετες ύλες PTFE με μικροινών γυαλιού για να προσφέρει εξαιρετικές επιδόσεις σε εφαρμογές υψηλής συχνότητας και ευρυζωνικότηταςΜε τη χαμηλή διηλεκτρική σταθερά (Dk) και τη χαμηλή διηλεκτρική απώλεια, το PCB αυτό έχει σχεδιαστεί για να ανταποκρίνεται στις πιο απαιτητικές απαιτήσεις των σύγχρονων ηλεκτρονικών συστημάτων.
Τα στρώματα RT/duroid 5880 διαθέτουν διηλεκτρική σταθερά 2,2 με στενή ανοχή 0,02 στα 10 GHz/23°C. Αυτό εξασφαλίζει συνεπή και αξιόπιστη μετάδοση σήματος,που επιτρέπουν ακριβή και ακριβή λειτουργία υψηλής συχνότηταςΜε συντελεστή διάσπασης 0,0009 στα 10GHz, αυτό το PCB ελαχιστοποιεί την απώλεια ενέργειας, μεγιστοποιώντας την ακεραιότητα του σήματος.
Η θερμική σταθερότητα είναι ένας βασικός παράγοντας σε εφαρμογές υψηλής συχνότητας και το RT/duroid 5880 υπερέχει σε αυτή την πτυχή.διασφάλιση σταθερής απόδοσης σε διάφορες συνθήκες θερμοκρασίαςΗ χαμηλή απορρόφηση υγρασίας του 0,02% συμβάλλει στην εξαιρετική αξιοπιστία του, ακόμη και σε περιβάλλοντα υψηλής υγρασίας.
| NT1 ατμοσφαιρική ακτινοβολία | ||||||
| Ιδιοκτησία | NT1 ατμόσφαιρα NT1 ατμόσφαιρα | Κατεύθυνση | Μονάδες | Υπόθεση | Μέθοδος δοκιμής | |
| Η διηλεκτρική σταθερά,εΠρόοδος | 2.20 2.20±0.02 ειδικότητα. |
Z | Α/Χ | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| Η διηλεκτρική σταθερά,εΣχεδιασμός | 2.2 | Z | Α/Χ | 8GHz έως 40GHz | Μέθοδος διαφορικού μήκους φάσης | |
| Παράγοντας διάσπασης,tanδ | 0.0004 0.0009 |
Z | Α/Χ | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| Θερμικός συντελεστής ε | -125 | Z | ppm/°C | -50°C έως 150°C | IPC-TM-650 2.5.5.5 | |
| Αντίσταση όγκου | 2 x 107 | Z | Μωμ cm | C/96/35/90 | ΑΣTM D 257 | |
| Αντίσταση επιφάνειας | 3 x 107 | Z | Μωμ. | C/96/35/90 | ΑΣTM D 257 | |
| Ειδική θερμότητα | 0.96(0.23) | Α/Χ | j/g/k (cal/g/c) |
Α/Χ | Υπολογισμός | |
| Μοντέλο τράβηξης | Δοκιμή σε 23°C | Δοκιμή σε θερμοκρασία 100 °C | Α/Χ | MPa ((kpsi) | Α | ΑΣTM D 638 |
| 1070(156) | 450 ((65) | X | ||||
| 860(125) | 380 ((55) | Y | ||||
| Τελειώδης Άγχος | 29(4.2) | 20(2.9) | X | |||
| 27(3.9) | 18(2.6) | Y | ||||
| Τελική Τάση | 6 | 7.2 | X | % | ||
| 4.9 | 5.8 | Y | ||||
| Συμπίεση | 710(103) | 500(73) | X | MPa ((kpsi) | Α | ΑΣTM D 695 |
| 710(103) | 500(73) | Y | ||||
| 940(136) | 670(97) | Z | ||||
| Τελειώδης Άγχος | 27(3.9) | 22(3.2) | X | |||
| 29 ((5.3) | 21(3.1) | Y | ||||
| 52(7.5) | 43(6.3) | Z | ||||
| Τελική Τάση | 8.5 | 8.4 | X | % | ||
| 7.7 | 7.8 | Y | ||||
| 12.5 | 17.6 | Z | ||||
| Απορρόφηση υγρασίας | 0.02 | Α/Χ | % | 0.62" ((1.6mm) D48/50 | ΑΣTM D 570 | |
| Θερμική αγωγιμότητα | 0.2 | Z | W/m/k | 80°C | ΑΣTM C 518 | |
| Συντελεστής θερμικής διαστολής | 31 48 237 |
X Y Z |
ppm/°C | 0-100°C | IPC-TM-650 2.4.41 | |
| Td | 500 | Α/Χ | °C TGA | Α/Χ | ΑΣTM D 3850 | |
| Σφιχτότητα | 2.2 | Α/Χ | gm/cm3 | Α/Χ | ΑΣTM D 792 | |
| Σκουπίλα χαλκού | 31.2(5.5) | Α/Χ | Πλ ((Ν/μμ) | 1oz ((35mm) φύλλο EDC μετά την πλωτή συγκόλληση |
IPC-TM-650 2.4.8 | |
| Πυροδοσία | V-0 | Α/Χ | Α/Χ | Α/Χ | UL 94 | |
| Συμβατό με διαδικασία χωρίς μόλυβδο | - Ναι, ναι. | Α/Χ | Α/Χ | Α/Χ | Α/Χ | |
Το RT/duroid 5880 PCB προσφέρει ομοιόμορφες ηλεκτρικές ιδιότητες σε ευρύ φάσμα συχνοτήτων, καθιστώντας το κατάλληλο για διάφορες εφαρμογές υψηλών συχνοτήτων.διαμόρφωσηΤο υλικό είναι ανθεκτικό σε διαλύτες και αντιδραστήρες που χρησιμοποιούνται για την χαρακτική ή την επικάλυψη άκρων και τρυπών,περαιτέρω ενίσχυση της αντοχής και της μακροζωίας του.
Με μια καθιερωμένη φήμη, το RT/duroid 5880 είναι ένα αξιόπιστο και αποδεδειγμένο υλικό στη βιομηχανία.διασφάλιση βέλτιστης απόδοσης και ακεραιότητας σήματος.

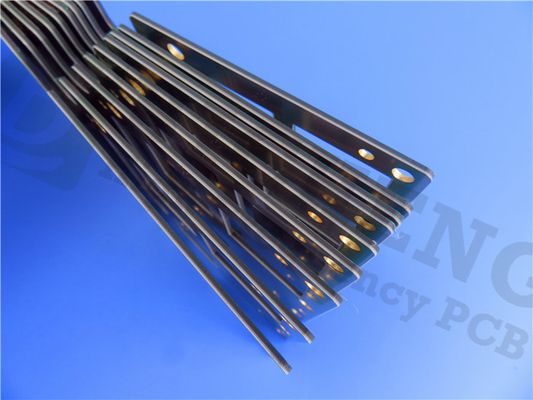

Η συσσώρευση PCB αποτελείται από 2 στρώματα άκαμπτων PCB με στρώματα χαλκού 35 μm σε κάθε πλευρά και RT/duroid 5880 πυρήνα πάχους 0,127 mm (5mil).προσφέρει μια συμπαγή και αποτελεσματική διάταξη για τα σχέδιά σας.
Αυτό το PCB υποστηρίζει περίπλοκα και ακριβή σχέδια κυκλωμάτων με ελάχιστο ίχνος / χώρο 5/5 mils και ελάχιστο μέγεθος τρύπας 0,4 mm. Έχει πάχος τελικής πλακέτας 0.2 χιλιοστά και ένα τελικό βάρος χαλκού 1 ουγκιά (1.4 mils) στα εξωτερικά στρώματα, εξασφαλίζοντας αντοχή και αξιοπιστία.
Το RT/duroid 5880 PCB υποβάλλεται σε αυστηρές δοκιμές, με 100% ηλεκτρικές δοκιμές που πραγματοποιούνται πριν από την αποστολή, σύμφωνα με τα πρότυπα ποιότητας IPC-Class-2.διασφάλιση εύκολης πρόσβασης σε αυτή τη λύση υψηλών επιδόσεων.
Με 7 συστατικά, 18 συνολικά pads, 9 through-hole pads, 9 top SMT pads, και 6 vias, το RT/duroid 5880 PCB προσφέρει ευελιξία και ευελιξία για τα σχέδιά σας.συμπεριλαμβανομένων των ευρυζωνικών κερατάκων εμπορικών αεροπορικών εταιρειών, κυκλώματα μικρογραμμίδας και γραμμίδας, εφαρμογές χιλιοστών κυμάτων, συστήματα ραντάρ, συστήματα καθοδήγησης και ψηφιακές ραδιοαρτένες σημείο προς σημείο.
Επιλέξτε το RT/duroid 5880 PCB για να ξεκλειδώσετε το πλήρες δυναμικό της υψηλής συχνότητας απόδοσης στις προηγμένες εφαρμογές σας.
