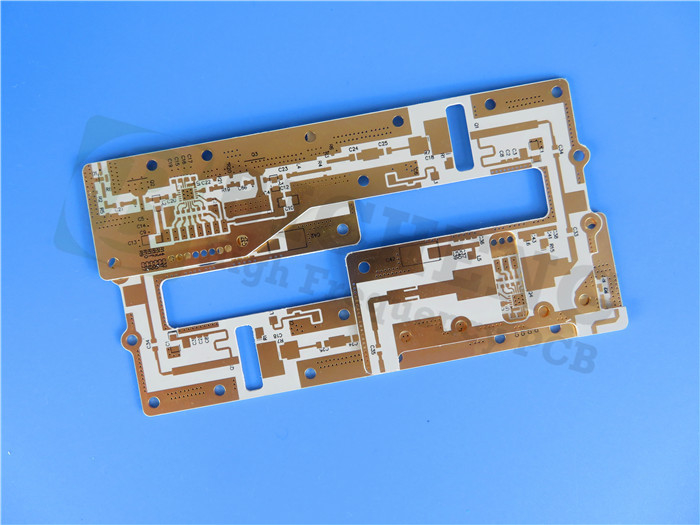

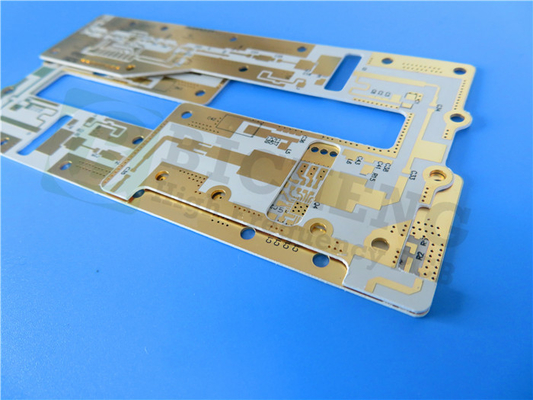

5mil TSM-DS3 PCB διπλής όψης Πίνακες βύθισης Ασημένιο

5mil TSM-DS3 PCB Double Sided Boards Immersion Silver
5mil TSM-DS3 PCB Double Sided Boards Immersion Silver 5mil TSM-DS3 PCB Double Sided Boards Immersion Silver

Μεγάλες Εικόνας :  5mil TSM-DS3 PCB διπλής όψης Πίνακες βύθισης Ασημένιο

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng
Πιστοποίηση: UL, ISO9001, IATF16949
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1pcs
Τιμή: USD9.99-99.99/PCS
Συσκευασία λεπτομέρειες: Σώμα σακούλες+Κάρτονες
Χρόνος παράδοσης: 8-9 εργάσιμες ημέρες
Όροι πληρωμής: Τ/Τ
Δυνατότητα προσφοράς: 5000 PCS ανά μήνα
Λεπτομερής Περιγραφή Προϊόντος
Υλικό: TSM-DS3 Μέγεθος PCB: 82 mm x 82 mm = 1PCS, +/- 0,15 mm
Βάρος χαλκού: Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) Τελεία επιφάνειας: Ασημί εμβάπτισης
Αριθμός στρωμάτων: 2-στρώμα Μοντέλο: 5mil
Επισημαίνω:

Πίνακες διπλής όψεως PCB 5ml

,

Βύθιση ασημένια διπλής όψης πλακέτες PCB

,

Δίδυμες πλάκες PCB TSM-DS3

Παρουσιάζουμε ένα πρόσφατα προμηθευμένο PCB το οποίο είναι κατασκευασμένο με Rogers AD250C εμπορικό υλικό μικροκυμάτων και ραδιοσυχνοτήτων.Αυτό το 2στρώμα άκαμπτο PCB συνδυάζει προηγμένη χημεία σύνθετων υλικών και τεχνικές κατασκευής για να προσφέρει απαράμιλλη απόδοση για την σημερινή τηλεπικοινωνιακή υποδομή.



Βασικά χαρακτηριστικά:

Rogers AD250C Woven Glass Reinforced PTFE Antenna Grade Laminates: Το AD250 PCB χρησιμοποιεί laminates υψηλής ποιότητας που παρέχουν εξαιρετική μηχανική αντοχή και ανθεκτικότητα.



Ελεγχόμενη διηλεκτρική σταθερά: Με χαμηλή και αυστηρά ελεγχόμενη διηλεκτρική σταθερά 2.50, το AD250 PCB εξασφαλίζει τη βέλτιστη ακεραιότητα του σήματος και την αποτελεσματική μετάδοση σε ένα ευρύ φάσμα συχνοτήτων.



Χαμηλή απώλεια: Το AD250 PCB διαθέτει εντυπωσιακά χαμηλή απώλεια (<0,002 στα 10 GHz), επιτρέποντας εξαιρετικές επιδόσεις κυκλώματος σε όλες τις τυπικές ζώνες συχνοτήτων ασύρματων.



Εξαιρετική σταθερότητα των διαστάσεων: Το AD250 PCB προσφέρει εξαιρετική σταθερότητα των διαστάσεων, οδηγώντας σε επαναλαμβανόμενες επιδόσεις κυκλωμάτων και βελτιωμένες αποδόσεις παραγωγής.Επίσης, βελτιώνει την αξιοπιστία των επιχρισμένων μετρητών (PTH) σε σύγκριση με τα τυπικά στρώματα με βάση το PTFE.



Πολύ χαμηλή PIM: Με εξαιρετική βαθμολογία PIM -159 dBc σε 30 mil και 1900 MHz, το AD250 PCB εξασφαλίζει εξαιρετικές επιδόσεις κεραίας και ελαχιστοποιεί την απώλεια απόδοσης που σχετίζεται με ζητήματα που σχετίζονται με το PIM.



Ελεγχόμενη διηλεκτρική σταθερά (±0,05): Το PCB AD250 παρέχει ελεγχόμενη διηλεκτρική σταθερά,εγγυάται επαναλαμβανόμενες επιδόσεις κυκλώματος και υψηλότερο βαθμό σταθερότητας κατά τις αλλαγές θερμοκρασίας.



Ιδιοκτησία Μέθοδος δοκιμής Μονάδα TSM-DS3 Μονάδα TSM-DS3
Dk IPC-650 2.5.5.3   3.00   3.00
TcK (-30 έως 120 °C) IPC-650 2.5.5.5.1 (Αναπροσαρμοσμένη) ppm 5.4 ppm 5.4
Df IPC-650 2.5.5.5.1 (Αναπροσαρμοσμένη)   0.0011   0.0011
Ηλεκτρική διάσπαση IPC-650 2.5.6 (ASTM D 149) kV 47.5 kV 47.5
Δυνατότητα διηλεκτρικής ASTM D 149 (μέσα από το επίπεδο) V/mil 548 Ε/μμ 21,575
Αντίσταση τόξου IPC-650 2.5.1 Δευτερόλεπτα 226 Δευτερόλεπτα 226
Απορρόφηση υγρασίας IPC-650 2.6.2.1 % 0.07 % 0.07
Δυνατότητα κάμψης (MD) ASTM D 790/ IPC-650 2.4.4 σπι 11,811 Α/χμ2 81
Δυνατότητα κάμψης (CD) ASTM D 790/ IPC-650 2.4.4 σπι 7,512 Α/χμ2 51
Δυνατότητα τράβηξης (MD) ΑΣTM D 3039/IPC-650 2.4.19 σπι 7,030 Α/χμ2 48
Δυνατότητα τράβηξης (CD) ΑΣTM D 3039/IPC-650 2.4.19 σπι 3,830 Α/χμ2 26
Εκτείνεται κατά το σπάσιμο (MD) ΑΣTM D 3039/IPC-650 2.4.19 % 1.6 % 1.6
Επεκτάσεις κατά το σπάσιμο (CD) ΑΣTM D 3039/IPC-650 2.4.19 % 1.5 % 1.5
Μοντέλο νεολαίας (MD) ΑΣTM D 3039/IPC-650 2.4.19 σπι 973,000 Α/χμ2 6,708
Το Young's Modulus (CD) ΑΣTM D 3039/IPC-650 2.4.19 σπι 984,000 Α/χμ2 6,784
Ποσοστό Poisson's (MD) ΑΣTM D 3039/IPC-650 2.4.19   0.24   0.24
Αναλογία Poisson (CD) ΑΣTM D 3039/IPC-650 2.4.19   0.20   0.20
Συμπίεση ASTM D 695 (23.Γ) σπι 310,000 Α/χμ2 2,137
Μοντέλο κάμψης (MD) ASTM D 790/IPC-650 2.4.4 kpsi 1,860 Α/χμ2 12,824
Μοντέλο κάμψης (CD) ASTM D 790/IPC-650 2.4.4 kpsi 1,740 Α/χμ2 11,996
Δυνατότητα αποτρίχωσης (CV1) IPC-650 2.4.8 δευτερόλεπτα 5.2.2 (ΤΣ) Λιβρά/μέσα 8 Α/χμ 1.46
Θερμική αγωγιμότητα (μη καλυμμένη) Αρμόδια για την κατασκευή των ειδών αυτών: W/M*K 0.65 W/M*K 0.65
Διαμετρική σταθερότητα (MD) IPC-650 2.4.39 Τμήμα 5.4 (Μετά τη μαγειρική) mils/in. 0.21 mm/M 0.21
Διαμετρική σταθερότητα (CD) IPC-650 2.4.39 Τμήμα 5.4 (Μετά τη μαγειρική) mils/in. 0.20 mm/M 0.20
Διαμετρική σταθερότητα (MD) IPC-650 2.4.39 Άρθρο 5.5 (ΤΣ) mils/in. 0.15 mm/M 0.15
Διαμετρική σταθερότητα (CD) IPC-650 2.4.39 Άρθρο 5.5 (ΤΣ) mils/in. 0.10 mm/M 0.10
Αντίσταση επιφάνειας IPC-650 2.5.17.1 Sec. 5.2.1 (ΕΤ) Μοχμς 2.3 x 10^6 Μοχμς 2.3 x 10^6
Αντίσταση επιφάνειας IPC-650 2.5.17.1 Sec. 5.2.1 (HC) Μοχμς 2.1 x 10^7 Μοχμς 2.1 x 10^7
Αντίσταση όγκου IPC-650 2.5.17.1 Sec. 5.2.1 (ΕΤ) Mohms/cm 1.1 x 10^7 Mohms/cm 1.1 x 10^7
Αντίσταση όγκου IPC-650 2.5.17.1 Sec. 5.2.1 (HC) Mohms/cm 1.8 x 10^8 Mohms/cm 1.8 x 10^8
CTE (άξονας x) (RT έως 125oC) IPC-650 2.4.41/TMA ppm/oC 10 ppm/oC 10
CTE (άξονας y) (RT έως 125oC) IPC-650 2.4.41/TMA ppm/oC 16 ppm/oC 16
CTE (άξονας z) (RT έως 125oC) IPC-650 2.4.41/TMA ppm/oC 23 ppm/oC 23
Πληθυσμός (ειδική βαρύτητα) ΑΣTM D 792 g/cm3 2.11 g/cm3 2.11
Σκληρότητα ASTM D 2240 (Ακτή D)   79   79
Td (2% απώλεια βάρους) IPC-650 2.4.24.6 (TGA) oC 526 oC 526
Td (5% απώλεια βάρους) IPC-650 2.4.24.6 (TGA) oC 551 oC 551



Πλεονεκτήματα

Αξεπέραστες επιδόσεις κυκλώματος: Το AD250 PCB εξασφαλίζει εξαιρετικές επιδόσεις κυκλώματος σε όλες τις τυπικές ζώνες συχνοτήτων ασύρματων, εξασφαλίζοντας απρόσκοπτη επικοινωνία και βέλτιστη μετάδοση σήματος.



Βελτιωμένη αποδοτικότητα κεραίας: Με τη χαμηλή απώλεια της αγγίγματος και την ελεγχόμενη διηλεκτρική σταθερά, το AD250 PCB μεγιστοποιεί την αποδοτικότητα της κεραίας,με αποτέλεσμα βελτιωμένες δυνατότητες λήψης και μετάδοσης σήματος.



Αξιόπιστη σταθερότητα Dk: Η κεραμική κατασκευή του PCB AD250 παρέχει υψηλότερο βαθμό σταθερότητας του διηλεκτρίου κατά τις αλλαγές θερμοκρασίας,διασφάλιση σταθερής απόδοσης κυκλώματος σε διαφορετικές περιβαλλοντικές συνθήκες.



Υλικό PCB: Ελαχιστοποιήσεις από υφαντικές ίνες υαλοπίνακα PTFE
Ονομασία: TSM-DS3
Διορθωτική σταθερά: 3 +/- 0.05
Συντελεστής διάσπασης 0.0011
Αριθμός στρωμάτων: Μονόπλευρο, διπλόπλευρο, πολυεπίπεδο PCB, υβριδικό PCB
Βάρος χαλκού: 1 oz (35μm), 2 oz (70μm)
Δυνατότητα διαμετρήσεως 5mil (0.127mm), 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm), 90mil (2.286mm)
Μέγεθος PCB: ≤ 400 mm × 500 mm
Μάσκα συγκόλλησης: Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ.
Εκτέλεση επιφάνειας: Χρυσό βύθισης, HASL, ασήμι βύθισης, κασσίτερο βύθισης, ENEPIG, OSP, γυμνό χαλκό, καθαρό χρυσό κλπ.



5mil TSM-DS3 PCB διπλής όψης Πίνακες βύθισης Ασημένιο 0



Αυτό το PCB είναι ένα διεπίπεδο άκαμπτο έντυπο κύκλωμα με μια καλά βελτιστοποιημένη στοίβα για εξαιρετικές επιδόσεις.ακολουθείται από το βασικό στρώμα TSM-DS3, η οποία έχει πάχος 0,127 mm (5mil), και τέλος, ένα άλλο στρώμα χαλκού στην κάτω πλευρά, που μετρά επίσης 35 μm. Αυτή η συσσώρευση εξασφαλίζει αξιόπιστη μετάδοση σήματος και αποτελεσματική θερμική διαχείριση.



Όταν πρόκειται για κατασκευαστικές λεπτομέρειες, αυτό το PCB προσφέρει ακριβείς προδιαγραφές για να ανταποκριθεί στις απαιτήσεις σας.με σφιχτή ανοχή +/- 0Το ελάχιστο ίχνος / χώρος ορίζεται σε 4/7 mils, επιτρέποντας περίπλοκα σχέδια κυκλωμάτων.



Αυτό το PCB έχει πάχος τελικής πλάκας 0,2 mm, συμβάλλοντας στο συμπαγές σχήμα του.διασφάλιση ισχυρής αγωγιμότητας και αντοχήςΤο φινίρισμα της επιφάνειας επιτυγχάνεται με ασήμι βύθισης, το οποίο ενισχύει τη συγκόλληση και την αντοχή στη διάβρωση.



Όσον αφορά την αισθητική, αυτό το PCB δεν διαθέτει ένα επάνω ή κάτω μεταξόνιο, δίνοντάς του μια καθαρή και μινιμαλιστική εμφάνιση.που επιτρέπουν την άμεση οπτική επιθεώρηση των ίχνη χαλκούΠριν από την αποστολή, κάθε PCB υποβάλλεται σε πλήρη ηλεκτρική δοκιμή 100% για να διασφαλιστεί ότι πληροί τις απαιτούμενες προδιαγραφές και τα πρότυπα ποιότητας.



Υποστηρίζει συνολικά 36 εξαρτήματα, με 163 πλακίδια διαθέσιμα για απρόσκοπτη ενσωμάτωση εξαρτημάτων.Δεν υπάρχουν κάτω SMT padsΜε 151 οδούς και 2 δίκτυα, το PCB διευκολύνει την αποτελεσματική διαδρομή και συνδεσιμότητα σήματος.



Τύπος του έργου τέχνης που παρέχεται:Gerber RS-274-X



Αποδεκτό πρότυπο:Διάταξη IPC-2



Διαθεσιμότητα:σε όλο τον κόσμο



Μερικές Τυπικές Εφαρμογές:
Συμπλέκτες
Αντενές φάσης
Ραδικά πολλαπλά
Αντενή mmWave/Αυτοκίνητο
Βόρφηση πετρελαίου
Δοκιμές ημιαγωγών/ATE
