Υλικό: | WL-CT300 | Μέγεθος PCB: | 1670,8 mm x 91,6 mm = 1PCS, +/- 0,15 mm |
---|---|---|---|
Βάρος χαλκού: | Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) | Τελεία επιφάνειας: | Ασημί εμβάπτισης |
Αριθμός στρωμάτων: | 2-στρώμα | Μοντέλο: | 10 εκ |
Επισημαίνω: | Διπλής όψης βύθισμα ασημένιο PCB,Ασημένιο PCB υψηλής συχνότητας βύθισης,10 ml βύθισμα ασημένιο PCB |

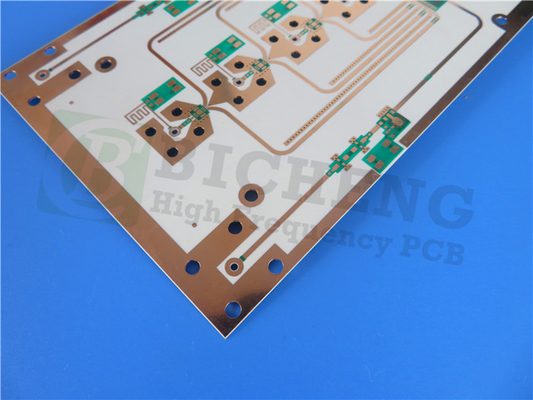

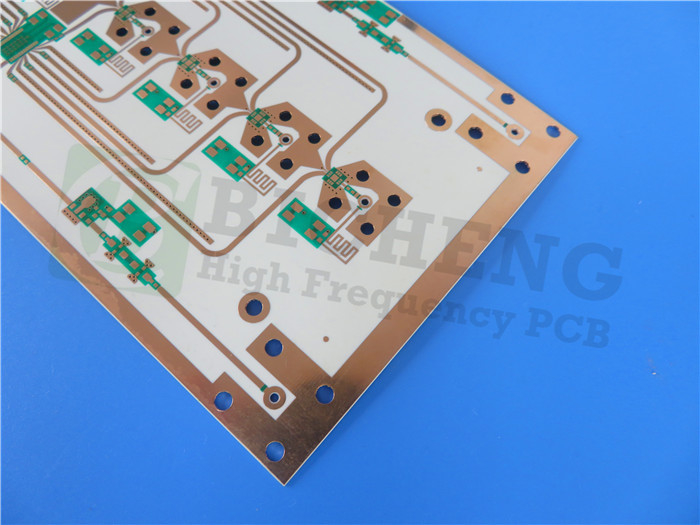

Παρουσιάζουμε το νέο μας PCB βασισμένο στο WL-CT300. Το WL-CT300 Organic Polymer Ceramic Fiberglass Cloth-Covered Copper Clad Laminate που παράγεται από την Wangling.Το WL-CT300 είναι υλικό υψηλής συχνότητας με βάση θερμοανθεκτική ρητίνηΗ σύνθεσή του περιλαμβάνει ρητίνη υδρογονανθράκων, κεραμική και ύφασμα από ίνες γυαλιού στο διηλεκτρικό στρώμα,παρέχοντας εξαιρετικά χαρακτηριστικά χαμηλής απώλειας, απαραίτητα για σχεδιασμό υψηλής συχνότηταςΜε την απλοποιημένη επεξεργασία PCB σε σύγκριση με τα υλικά PTFE και την ανώτερη σταθερότητα και συνέπεια στα κυκλώματα, το WL-CT300 είναι ένα ιδανικό υποκατάστατο για παρόμοια ξένα προϊόντα.
Βασικά χαρακτηριστικά:
1Η διηλεκτρική σταθερά 3,0 στα 10 GHz/23°C, εξασφαλίζει αξιόπιστη μετάδοση σήματος σε εφαρμογές υψηλής συχνότητας.
2Ο συντελεστής διάσπασης είναι 0,003 στα 10 GHz, ελαχιστοποιώντας την απώλεια σήματος και διατηρώντας την ακεραιότητα του σήματος.
3Εξαιρετικός θερμικός συντελεστής της διηλεκτρικής σταθεράς (TCDK) 27 ppm/°C, εξασφαλίζοντας σταθερή απόδοση σε διάφορες θερμοκρασίες.
4Υψηλή θερμική αγωγιμότητα 0,41 W/MK, που διευκολύνει την αποτελεσματική διάχυση της θερμότητας και τη θερμική διαχείριση.
5Μικρή απορρόφηση υγρασίας 0,15%, διατηρώντας σταθερές ηλεκτρικές ιδιότητες ακόμη και σε υγρό περιβάλλον.
6Ο συντελεστής θερμικής επέκτασης (CTE) του χαλκού σε άξονα X (15 ppm/°C), άξονα Y (14 ppm/°C) και άξονα Z (31 ppm/°C), μειώνει τον κίνδυνο μηχανικής πίεσης και εξασφαλίζει σταθερότητα διαστάσεων.
Συγκέντρωση PCB:
Το WL-CT300 PCB διαθέτει μια ριγνή κατασκευή δύο στρωμάτων με ακριβείς προδιαγραφές:
- Copper_layer_1: 35 μm
- WL-CT300 στρώμα πυρήνα: 0,254 mm (10mil)
- Copper_layer_2: 35 μm
Λεπτομέρειες κατασκευής PCB:
Για να ανταποκριθεί στις ειδικές σας απαιτήσεις, το WL-CT300 PCB προσφέρει τις ακόλουθες κατασκευαστικές λεπτομέρειες:
- Διάμετροι των πλακών: 167,8 mm x 91,6 mm, επιτρέποντας τη χρήση ενός μόνο PCB σε κάθε σειρά με σφιχτή ανοχή +/- 0,15 mm.
- Ελάχιστο ίχνος / χώρος: 4/5 mils, επιτρέποντας περίπλοκους σχεδιασμούς κυκλωμάτων και υψηλή πυκνότητα συσκευασίας.
- Ελάχιστο μέγεθος τρύπας: 0,3 mm, παρέχοντας ευελιξία για την τοποθέτηση των εξαρτημάτων.
- Χωρίς τυφλούς διαδρόμους, απλοποιώντας τη διαδικασία παραγωγής.
- πάχος της τελικής πλάκας: 0,3 mm, συμβάλλοντας στο συμπαγές σχήμα της.
- Τελειωμένο βάρος χαλκού: 1 ουγκιά (1,4 εκατομμύρια) στα εξωτερικά στρώματα, εξασφαλίζοντας ισχυρή αγωγιμότητα και αντοχή.
- Μέσω πάχους επικάλυψης: 20 μm, προωθώντας την αξιόπιστη διασύνδεση μεταξύ των στρωμάτων.
- Επιφανειακή επιφάνεια: Ασημένιο βύθισης, βελτιώνοντας τη συγκόλληση και την αντοχή στη διάβρωση.
- Χωρίς επάνω ή κάτω μεταξόνιο ή μάσκα συγκόλλησης, με αποτέλεσμα μια καθαρή και μινιμαλιστική εμφάνιση.
- Κάθε PCB υποβάλλεται σε πλήρη ηλεκτρική δοκιμή 100% πριν από την αποστολή, εξασφαλίζοντας την τήρηση των προτύπων ποιότητας.
Στατιστικές PCB:
Αυτό το PCB υποστηρίζει συνολικά 41 εξαρτήματα, με 190 πλακίδια διαθέσιμα για απρόσκοπτη ενσωμάτωση εξαρτημάτων.Δεν υπάρχουν κάτω SMT padsΜε 162 διαδρόμους και 2 δίκτυα, αυτό το PCB διευκολύνει την αποτελεσματική διαδρομή και συνδεσιμότητα σήματος.
Τέχνη και πρότυπα:
Αυτό το PCB αποδέχεται την εικόνα του Gerber RS-274-X, απλοποιώντας τη διαδικασία κατασκευής.καθιστώντας το εύκολα προσβάσιμο για διάφορες εφαρμογές.
Τυπικές εφαρμογές:
Το WL-CT300 PCB έχει εφαρμογές σε ένα ευρύ φάσμα βιομηχανιών, συμπεριλαμβανομένων:
- Αντενές σταθμού βάσης και δορυφορικές κεραίες για αξιόπιστη ασύρματη επικοινωνία.
- Ράδαρα αυτοκινήτων, αισθητήρες και συστήματα πλοήγησης για προηγμένη βοήθεια οδηγού.
- Αυξητές ισχύος για αποτελεσματική ενίσχυση σήματος.
- Δορυφορικές κεφαλές υψηλής συχνότητας για δορυφορικές επικοινωνίες.
- Συσκευές ραδιοσυχνοτήτων και φίλτρα για ακριβή χειρισμό σήματος.
- WIMAX κεραίες και κατανεμημένες κεραίες για ασύρματη ευρυζωνική επικοινωνία.
Με τα εξαιρετικά χαρακτηριστικά του, τη συμμόρφωση με τα πρότυπα και την παγκόσμια διαθεσιμότητα, το WL-CT300 PCB είναι μια αξιόπιστη επιλογή για εφαρμογές υψηλής συχνότητας σε διάφορες βιομηχανίες.
