RF PCB σε IsoClad 933 15mil στρώματα Περικυκλώματα καταδύσεων χρυσού

Το Rogers IsoClad 933 είναι ένα υλικό υποστρώματος PCB υψηλών επιδόσεων που προσφέρει εξαιρετικές ηλεκτρικές και μηχανικές ιδιότητες.ένας κορυφαίος προμηθευτής προηγμένων υλικών κυκλωμάτων, το IsoClad 933 είναι ένα μη υφασμένο σύνθετο από ίνες γυαλιού/PTFE που έχει σχεδιαστεί για χρήση σε ένα ευρύ φάσμα εφαρμογών, από συμβατές κεραίες έως συστήματα ραντάρ υψηλής συχνότητας.

Σύνθεση υλικού και βασικά χαρακτηριστικά:
Το IsoClad 933 είναι ένα μοναδικό υλικό υποστρώματος PCB που χρησιμοποιεί μια ιδιόκτητη διαδικασία κατασκευής για τη δημιουργία μιας μη υφασμένης ενισχυμένης υαλοπλαστικής.Η κατασκευή αυτή επιτρέπει στο υλικό να είναι πιο ευέλικτο και συμβατό σε σύγκριση με τα παραδοσιακά υφασμένα υαλοπινάκια, καθιστώντας το κατάλληλο για εφαρμογές όπου το τελικό κύκλωμα μπορεί να χρειαστεί να διαμορφωθεί ή να λυθεί.

Τα βασικά χαρακτηριστικά του IsoClad 933 περιλαμβάνουν:

Δηλεκτρική σταθερά (Dk) 2,33 σε 10 GHz και 23°C
Παράγοντας διάσπασης (Df) 0,0016 σε 10 GHz και 23°C
Εξαιρετική αντοχή στην απολέπιση 10 κιλά ανά ίντσα
Χαμηλή απορρόφηση νερού 0,05%
Εξαιρετικά χαμηλή εκπομπή αερίων με 0,03% TML, 0 CVCM και 0,02% WVR
Υψηλά ομοιόμορφη διηλεκτρική σταθερά στο υλικό


Αυτά τα χαρακτηριστικά καθιστούν το IsoClad 933 μια ιδανική επιλογή για υψηλής συχνότητας, υψηλής απόδοσης σχεδιασμούς κυκλωμάτων, όπου οι σταθερές ηλεκτρικές ιδιότητες και η σταθερότητα των διαστάσεων είναι κρίσιμες.

Προδιαγραφές PCB και κατασκευή:

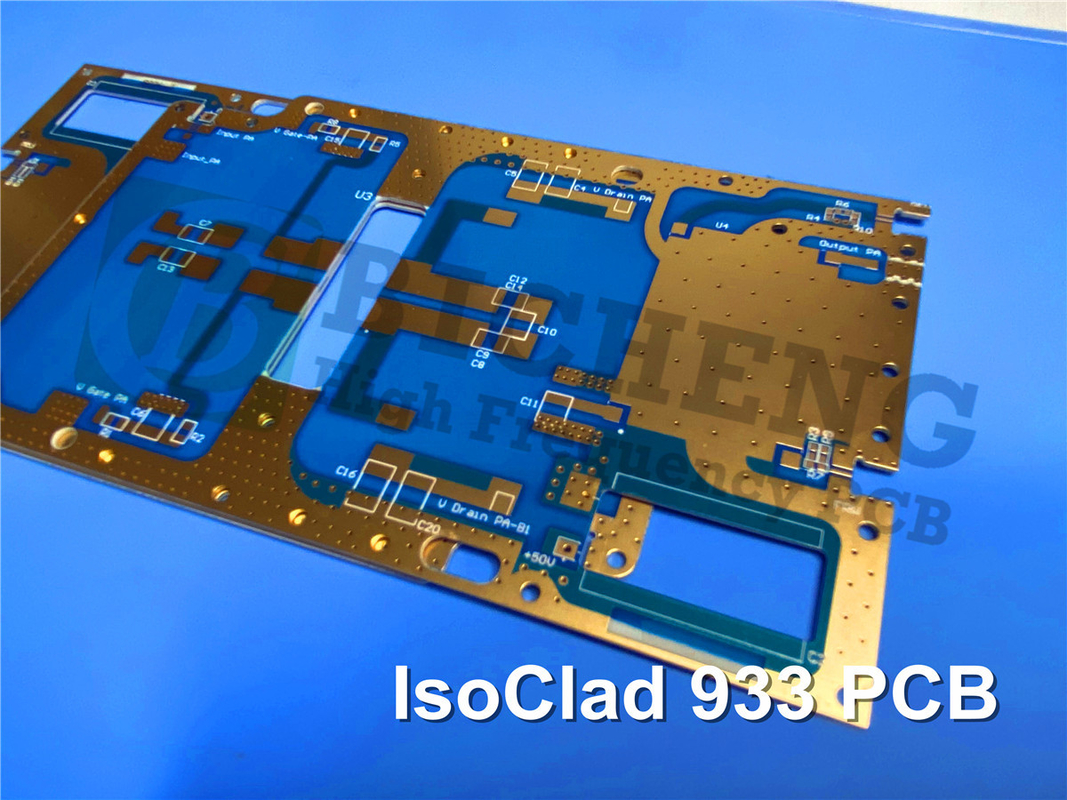

Το Rogers IsoClad 933 PCB που προσφέρεται στην παρούσα περιγραφή του προϊόντος είναι δύο στρωμάτων άκαμπτου σχεδιασμού, με τις ακόλουθες κατασκευαστικές λεπτομέρειες:

Δάχος χαλκού: 35 μm τόσο στα άνω όσο και στα κάτω στρώματα
Υλικό πυρήνα: Rogers IsoClad 933 με πάχος 0,381 mm (15 mils)
Διάμετροι πίνακα: 170 mm x 170 mm, με ανοχή ±0,15 mm
Ελάχιστο ίχνος / χώρος: 4/6 mils
Ελάχιστο μέγεθος τρύπας: 0,3 mm
Δεν υπάρχουν τυφλοί δρόμοι
Τελειωμένο πάχος πλάκας: 0,5 mm
Τελειωμένο βάρος χαλκού: 1 ουγκιά (1,4 ml) στα εξωτερικά στρώματα
Δυνατότητα εκτόξευσης:
Επιφανειακό φινίρισμα: Χρυσός βύθισης
Μεταξοστοιχιές: λευκές στο επάνω στρώμα, καθόλου στο κάτω
Μασκές συγκόλλησης: Πράσινο στο επάνω στρώμα, κανένα στο κάτω
100% ηλεκτρική δοκιμή πριν από την αποστολή

Η κατασκευή PCB εξασφαλίζει σταθερή απόδοση και αξιοπιστία, πληρώντας το πρότυπο ποιότητας IPC-Class-2.

Εφαρμογές:
Άλλες συσκευές για την κατασκευή ηλεκτρικών κυψελών
Συστήματα με ράβδο και μικρο-ράβδο
Συστήματα καθοδήγησης
Συστήματα ραντάρ και ηλεκτρονικού πολέμου
