5mil RF-35TC PCB Διπλής όψης 1OZ πλακέτα κυκλώματος

MOQ:	1pcs
τιμή:	USD9.99-99.99/PCS
Τυπική συσκευασία:	Σώμα σακούλες+Κάρτονες
Περίοδος παράδοσης:	8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής:	Τ/Τ
Ικανότητα εφοδιασμού:	5000 PCS ανά μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Κίνα

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Υλικό:

RF-35TC

Μέγεθος PCB:

480,17 mm x 47,7 mm = 3PCS = 3 τύποι, +/- 0,15 mm

Βάρος χαλκού:

1 ουγκιά (1.4 ml)

Τελεία επιφάνειας:

Χρυσός βύθισης

Αριθμός στρωμάτων:

2-στρώμα

Μοντέλο:

0.2mm

Επισημαίνω:

1OZ RF-35TC PCB

5mil RF-35TC PCB

Διπλής όψης PCB RF-35TC

Περιγραφή προϊόντος

Εισαγωγή:
Το RF-35TC PCB είναι ένα προηγμένο υλικό υψηλής συχνότητας που προσφέρει τον καλύτερο στην κατηγορία του χαμηλό συντελεστή διάσπασης και εξαιρετική θερμική αγωγιμότητα.Σχεδιασμένα για απαιτητικές εφαρμογές υψηλής ισχύος RF και μικροκυμάτων, αυτό το υποστρώμα από γυαλί ίνες γεμάτο κεραμική με βάση το PTFE παρέχει απαράμιλλη απόδοση όπου είναι κρίσιμη η ελαχιστοποίηση της απώλειας σήματος και η αποτελεσματική διάχυση της θερμότητας.

Χαρακτηριστικά:

Θερμοοδηγούμενο στρώμα χαμηλής απώλειας με διηλεκτρική σταθερά 3,5 ± 0,05 σε 10 GHz/23°C
Υπερ-χαμηλός συντελεστής διάσπασης 0,002 σε 10 GHz/23°C
Εντυπωσιακή θερμική αγωγιμότητα 0,87 W/m/K για χαλκό 0,5 oz, 0,92 W/m/K για χαλκό 1 oz
Εξαιρετική σταθερότητα των διαστάσεων με χαμηλό CTE 11 ppm/°C (άξονας X), 13 ppm/°C (άξονας Y), 34 ppm/°C (άξονας Z)
Υψηλή θερμική αξιοπιστία με 5% απώλεια βάρους σε θερμοκρασία 436°C
Χαμηλή απορρόφηση υγρασίας μόνο 0,05%

Τυπικές τιμές RF-35TC
Ιδιοκτησία	Μέθοδος δοκιμής	Μονάδα	Αξία	Μονάδα	Αξία
DK @10 GHz	IPC-650 2.5.5.5.1 (προσαρμοσμένη)		3.5		3.5
Τγk(-30 έως 120°C)	IPC-650 2.5.5.5.1 (προσαρμοσμένη)	ppm	24	ppm	24
Df @10 GHz	IPC-650 2.5.5.5.1 (προσαρμοσμένη)		0.0011		0.0011
Ηλεκτρική διάσπαση	IPC-650 2.5.6 (στο αεροπλάνο, δύο πινάκια σε λάδι)	kV	56.7	kV	56.7
Δυνατότητα διηλεκτρικής	ASTM D 149 ((Μέσα από το επίπεδο)	V/mil	570	Ε/μμ	22,441
Αντίσταση τόξου	IPC-650 2.5.1	Δευτερόλεπτα	304	Δευτερόλεπτα	304
Απορρόφηση υγρασίας	IPC-650 2.6.2.1	%	0.05	%	0.05
Δυνατότητα κάμψης (MD)	ASTM D 790/IPC-650 2.4.4	σπι	12,900	Α/χμ²	88.94
Δυνατότητα κάμψης (CD)	ASTM D 790/IPC-650 2.4.4	σπι	11,700	Α/χμ²	80.67
Δυνατότητα τράβηξης (MD)	ASTM D 3039/IPC-TM-650 2.4.19	σπι	9,020	Α/χμ²	62.19
Δυνατότητα τράβηξης (CD)	ASTM D 3039/IPC-TM-650 2.4.19	σπι	7,740	Α/χμ²	53.37
Επεκτάσεις κατά το διάλειμμα (MD)	ASTM D 3039/IPC-TM-650 2.4.19	%	1.89	Α/χμ	1.89
Αμήκρυνση στο Break (CD)	ASTM D 3039/IPC-TM-650 2.4.19	%	1.7	%	1.7
Το μοντέλο του Γιάνγκ.	ASTM D 3039/IPC-TM-650 2.4.19	σπι	667,000	Α/χμ²	4,599
Το μοντέλο του Γιάνγκ (CD)	ASTM D 3039/IPC-TM-650 2.4.19	σπι	637,000	Α/χμ²	4,392
Αναλογία Poisson (MD)	ASTM D 3039/IPC-TM-650 2.4.19		0.18		0.18
Η αναλογία Poisson (CD)	ASTM D 3039/IPC-TM-650 2.4.19		0.23		0.18
Συμπίεση	ΑΣΤΜ D 695 (((23°C)	σπι	560,000	Α/χμ²	3,861
Δυνατότητα κάμψης (MD)	ASTM D 790/IPC-650 2.4.4	σπι	1.46 x 10⁶	Α/χμ²	10,309
Δυνατότητα κάμψης (CD)	ASTM D 790/IPC-650 2.4.4	σπι	1.50 x 10⁶	Α/χμ²	10,076
Δυνατότητα απολέπισης ((1⁄2 oz.CVH)	IPC-650 2.4.8 ((Θερμική πίεση.)	Ιβ./ίντσες	7	g/cm³	1.25
Θερμική αγωγιμότητα (Unclad),125°C)	Η μέθοδος ASTM F433 ((Προκύμανση θερμότητας με προστασία)	W/mK	0.6	W/mK	0.6
Θερμική αγωγιμότητα ((C1/C1,125°C)	Η μέθοδος ASTM F433 ((Προκύμανση θερμότητας με προστασία)	W/mK	0.92	W/mK	0.92
Θερμική αγωγιμότητα ((CH/CH,125°C)	Η μέθοδος ASTM F433 ((Προκύμανση θερμότητας με προστασία)	W/mK	0.87	W/mK	0.87
Διαμετρική σταθερότητα (MD)	IPC-650-2.4.39 δευτερόλεπτα.5.4 ((Μετά την χαραγή)	χιλιοστά.	0.23	mm/M	0.23
Διαμετρική Σταθερότητα (CD)	IPC-650-2.4.39 δευτερόλεπτα.5.4 ((Μετά την χαραγή)	χιλιοστά.	0.64	mm/M	0.64
Διαμετρική σταθερότητα (MD)	IPC-650-2.4.39 δευτερόλεπτα.5.5 ((Θερμική πίεση.)	χιλιοστά.	-Ούτε ένα.04	mm/M	-Ούτε ένα.04
Διαμετρική Σταθερότητα (CD)	IPC-650-2.4.39 δευτερόλεπτα.5.5 ((Θερμική πίεση.)	χιλιοστά.	0.46	mm/M	0.46
Αντίσταση επιφάνειας	IPC-650 2.5.17.1 ((μετά από αυξημένη θερμοκρασία.)	Μοχμς	8.33 x 10⁷	Μοχμς	8.33 x 10⁷
Αντίσταση επιφάνειας	IPC-650 2.5.17.1 ((μετά την υγρασία)	Μοχμς	6.42 x 10⁷	Μοχμς	6.42 x 10⁷
Αντίσταση όγκου	IPC-650 2.5.17.1 ((μετά από αυξημένη θερμοκρασία.)	Mohms/cm	5.19 x 10⁸	Mohms/cm	5.19 x 10⁸
Αντίσταση όγκου	IPC-650 2.5.17.1 ((μετά την υγρασία)	Mohms/cm	2.91 x 10⁸	Mohms/cm	2.91 x 10⁸
ΚΤΕ ((άξονας Χ)) ((25-260°C)	IPC-650 2.4.41/ASTM D 3386	ppm/°C	11	ppm/°C	11
Διάταξη CTE (άξονας Y) 25-260°C)	IPC-650 2.4.41/ASTM D 3386	ppm/°C	13	ppm/°C	13
Ο άξονας CTE(Z) ((25-260°C)	IPC-650 2.4.41/ASTM D 3386	ppm/°C	34	ppm/°C	34
Σφιχτότητα	ΑΣTM D 792	g/cm3	2.35	g/cm3	2.35
Σκληρότητα	ASTM D 2240 ((Ακτή D)		79.1		79.1
Τετάρμηση κατά τη διάσπαση (MD)	ASTM D 790/IPC-650 2.4.4	%	0.014	%	0.014
Τραυματισμός στο διάλειμμα.	ASTM D 790/IPC-650 2.4.4	%	0.013	%	0.013
Ειδική θερμότητα	ΑΣTM E 1269-05,E 967-08,E 968-02	j/(g°C)	0.94	j/(g°C)	0.94
Τd(2% απώλεια βάρους)	IPC-650 2.4.24.6/TGA	oF	788	°C	420
Τd(5% απώλεια βάρους)	IPC-650 2.4.24.6/TGA	oF	817	°C	436

Πλεονεκτήματα

"Καλύτερη στην κατηγορία" αγγίχτης απώλειας για μέγιστη απόδοση και ακεραιότητα σήματος
Εξαιρετική θερμική διαχείριση για τη διάχυση της θερμότητας από τα εξαρτήματα υψηλής ισχύος
Σταθερές διηλεκτρικές ιδιότητες σε ευρύ εύρος θερμοκρασιών
Βελτιωμένα κέρδη κεραίας και αποδοτικότητα ακτινοβολίας
Σκληρή προσκόλληση σε πολύ λεπτά φύλλα χαλκού για σχέδια PCB υψηλής πυκνότητας

5mil RF-35TC PCB Διπλής όψης 1OZ πλακέτα κυκλώματος 0

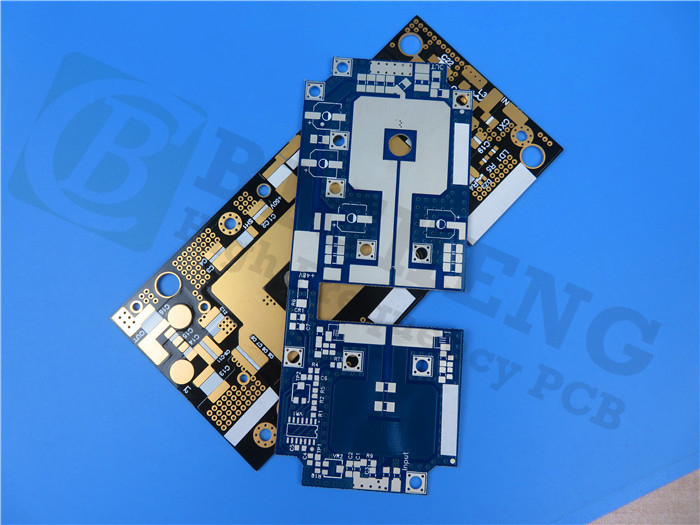

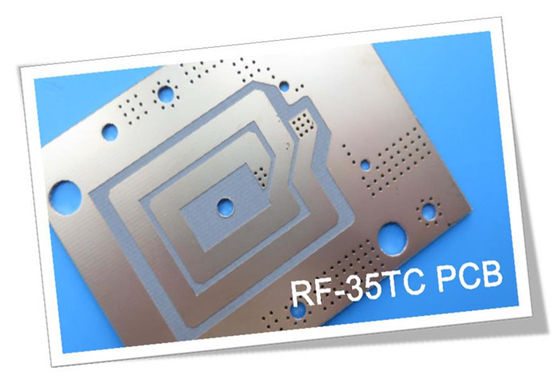

Αυτό το 2στρώμα άκαμπτο PCB διαθέτει πυρήνα RF-35TC μήκους 0,127 mm (5 mil) με στρώματα χαλκού 35 μm και κατασκευάζεται σύμφωνα με τα υψηλότερα πρότυπα ποιότητας.το RF-35TC είναι η πρώτη επιλογή για απαιτητικά σχέδια RF και μικροκυμάτων.
