60mil RO3003 PCB Διπλής πλευράς καταδύσεις χρυσό κυκλώματα

60mil RO3003 PCB Διπλής πλευράς καταδύσεις χρυσό κυκλώματα

MOQ: 1pcs
τιμή: USD9.99-99.99/PCS
Τυπική συσκευασία: Σώμα σακούλες+Κάρτονες
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: Τ/Τ
Ικανότητα εφοδιασμού: 5000 PCS ανά μήνα
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Υλικό:
RO3003
Μέγεθος PCB:
63 mm x 35 mm = 1PCS
Βάρος χαλκού:
1 ουγκιά (1.4 ml)
Τελεία επιφάνειας:
Χρυσός βύθισης
Αριθμός στρωμάτων:
2-στρώμα
Μοντέλο:
1.6mm
Επισημαίνω:

Διπλόπλευρα χρυσά κυκλώματα βύθισης

,

RO3003 Κύκλοι χρυσού βύθισης

,

60 χιλιοστών καταδύσεις χρυσών κυκλωμάτων

Περιγραφή προϊόντος

Εισαγωγή:
Το Rogers RO3003 PCB είναι ένα state-of-the-art, κεραμικό γεμάτο σύνθετο PTFE σχεδιασμένο για εμπορικές εφαρμογές μικροκυμάτων και RF.Αυτό το προηγμένο στρώμα προσφέρει απαράμιλλη σταθερότητα της διηλεκτρικής σταθεράς (Dk) σε ένα ευρύ φάσμα θερμοκρασιών και συχνοτήτων, καθιστώντας την την ιδανική επιλογή για τεχνολογίες αιχμής όπως το αυτοκινητοβιομηχανικό ραντάρ, την ασύρματη υποδομή 5G και τα προηγμένα συστήματα υποστήριξης οδηγού (ADAS).



Βασικά χαρακτηριστικά:

Διορθωτικές μονάδες για την παραγωγή ηλεκτρικής ενέργειας
Συντελεστής διάσπασης 0,001 σε 10 GHz/23°C
Θερμική σταθερότητα με Td > 500°C
Εξαιρετικές μηχανικές ιδιότητες με αντίστοιχο χαλκό CTE
Χαμηλή απορρόφηση υγρασίας μόλις 0,04%
Οικονομική διαδικασία παραγωγής σε όγκο



RO3003 Τυπική αξία
Ιδιοκτησία RO3003 Κατεύθυνση Μονάδες Υπόθεση Μέθοδος δοκιμής
Η διηλεκτρική σταθερά,εΠρόοδος 3.0±0.04 Z   10 GHz/23°C IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα
Η διηλεκτρική σταθερά,εΣχεδιασμός 3 Z   8GHz έως 40GHz Μέθοδος διαφορικού μήκους φάσης
Παράγοντας διάσπασης,tanδ 0.001 Z   10 GHz/23°C IPC-TM-650 2.5.5.5
Θερμικός συντελεστής ε -3 Z ppm/°C 10 GHz -50°C έως 150°C IPC-TM-650 2.5.5.5
Διαμετρική σταθερότητα 0.06
0.07
X
Y
χιλιοστά ΚΟΝΤ Α IPC-TM-650 2.2.4
Αντίσταση όγκου 107   MΩ.cm ΚΟΝΤ Α IPC 2.5.17.1
Αντίσταση επιφάνειας 107   ΚΟΝΤ Α IPC 2.5.17.1
Μοντέλο τράβηξης 930
823
X
Y
MPa 23°C ΑΣTM D 638
Απορρόφηση υγρασίας 0.04   % D48/50 IPC-TM-650 2.6.2.1
Ειδική θερμότητα 0.9   j/g/k   Υπολογισμός
Θερμική αγωγιμότητα 0.5   W/M/K 50°C ΑΣTM D 5470
Συντελεστής θερμικής διαστολής
(-55 έως 288°C)
17
16
25
X
Y
Z
ppm/°C 23°C/50% RH IPC-TM-650 2.4.4.1
Td 500   °C TGA   ΑΣTM D 3850
Σφιχτότητα 2.1   gm/cm3 23°C ΑΣTM D 792
Δυνατότητα της φλούδας χαλκού 12.7   Επικεφαλής. 1 ουγκιά, EDC μετά την πλωτότητα της συγκόλλησης IPC-TM 2.4.8
Πυροδοσία V-0       UL 94
Συμβατό με διαδικασία χωρίς μόλυβδο - Ναι, ναι.



Πλεονεκτήματα

Αξιόπιστη απόδοση έως 77 GHz για εφαρμογές όπως οχηματαγωγός ραντάρ
Σταθερή διηλεκτρική σταθερά ιδανική για φίλτρα, κεραίες και ταλαντωτές
Σταθερότητα των διαστάσεων για την κατασκευή ανθεκτικής επιφάνειας
Κατάλληλο για υβριδικά πολυεπίπεδα σχέδια με εύρος διαμετρικών σταθερών
Αποδοτική από πλευράς κόστους λύση για την παραγωγή μεγάλου όγκου



Προδιαγραφές PCB:

Δυστυχής κατασκευή σκληρών PCB
60 mil (1.524 mm) υποστρώμα Rogers RO3003
στρώματα χαλκού 35 μm
Ελάχιστο ίχνος/ενδιάστημα 4/6 mils
Τελειωμένα πλάκα πάχους 1,6 mm
1 ουγκιά (1,4 ml) βάρος χαλκού εξωτερικής στρώσης
Επεξεργασία επιφάνειας από χρυσό βύθισης

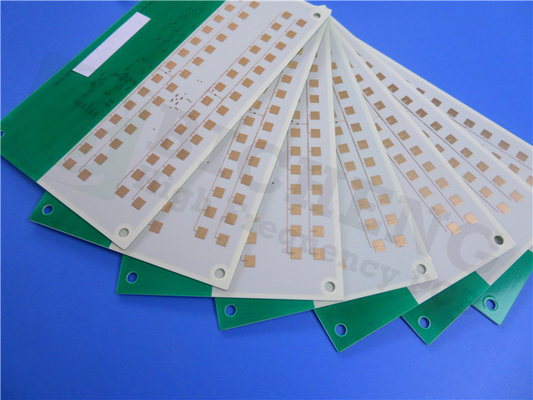

60mil RO3003 PCB Διπλής πλευράς καταδύσεις χρυσό κυκλώματα 0



Εφαρμογές:
Το Rogers RO3003 PCB είναι η ιδανική επιλογή για ένα ευρύ φάσμα εφαρμογών υψηλής συχνότητας, συμπεριλαμβανομένων:



Ράδαρα αυτοκινήτων
Άντενες δορυφορικής παγκόσμιας θέσης
Συστήματα κυτταρικών τηλεπικοινωνιών
Ασύρματες κεραίες επικοινωνίας
Δορυφόροι απευθείας μετάδοσης
Σύνδεσμος δεδομένων σε καλωδιακά συστήματα
Απομακρυσμένοι αναγνώστες μετρητών
Πίσω αεροπλάνα



60mil RO3003 PCB Διπλής πλευράς καταδύσεις χρυσό κυκλώματα 1
