RO3003G2 PCB 5mil 2 στρώσεις καταδύσεις χρυσό κυκλώματα

RO3003G2 PCB 5mil 2 στρώσεις καταδύσεις χρυσό κυκλώματα

MOQ: 1pcs
τιμή: USD9.99-99.99/PCS
Τυπική συσκευασία: Σώμα σακούλες+Κάρτονες
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: Τ/Τ
Ικανότητα εφοδιασμού: 5000 PCS ανά μήνα
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Υλικό:
RO3003G2
Μέγεθος PCB:
41.71mm x 64mm = 1PCS, +/- 0,15mm
Βάρος χαλκού:
1 ουγκιά (1.4 ml)
Τελεία επιφάνειας:
Χρυσός βύθισης
Αριθμός στρωμάτων:
2-στρώμα
Μοντέλο:
0.2mm
Επισημαίνω:

Πλήρης κατάδυση χρυσό κυκλώματα PCB

,

5mil PCB

,

RO3003G2 PCB

Περιγραφή προϊόντος

Το Rogers RO3003G2 είναι ένα υψηλής απόδοσης, κεραμικό γεμάτο πλαστικό PTFE που έχει σχεδιαστεί για εφαρμογές αυτοκινητοβιομηχανικών ραντάρ χιλιοστιαίων κυμάτων. This latest iteration of Rogers' industry-leading RO3003 solutions was developed based on customer feedback to address the next-generation needs of ADAS (Advanced Driver Assistance Systems) like adaptive cruise control, προειδοποίηση πρόωρης σύγκρουσης και υποστήριξη αλλαγής λωρίδας.



Βασικά χαρακτηριστικά:
- Δηλεκτρική σταθερά (Dk) 3,0 ± 0,04 στα 10 GHz και 3,07 στα 77 GHz
- Χαμηλός συντελεστής διάσπασης 0,0011 στα 10 GHz
- Εξαιρετικός θερμικός συντελεστής της διηλεκτρικής σταθεράς (-35 ppm/°C)
- πολύ χαμηλού προφίλ (VLP) ηλεκτροθεματοποιημένο (ED) χαλκό
- συντελεστής θερμικής διαστολής (CTE) που αντιστοιχεί στον χαλκό για αυξημένη αξιοπιστία
- Ομοιογενής κατασκευή με μειωμένη διηλεκτρική ποροσότητα



ΕΙΧΑΙΡΑ RO3003G2 Κατεύθυνση Μονάδα κατάσταση Μέθοδος δοκιμής
Η διηλεκτρική σταθερά, η διαδικασία 30,00 ± 0.04 Z - 10 GHz 23°C IPC-TM-650
2.5.5.5
Στρίφτης με σφραγίδα
Δελτίο ΕΚΑΧ 3.07 Z - 77 GHz Διαφορετική φάση
Μέθοδος μήκους
Παράγοντας διάσπασης, tan d 0.0011 Z - 10 GHz 23°C IPC-TM-650
2.5.5.5
Θερμικός συντελεστής του er - 35 Z ppm/°C 10 GHz
-50 έως 150°C
IPC-TM-650
2.5.5.5
Διαμετρική σταθερότητα -Ούτε ένα.16
-Ούτε ένα.14
X
Y
χιλιοστά Μέθοδος Γ IPC TM-650 2.2.4
Αντίσταση όγκου 1.4 x 10^9 - MΩ•cm ΚΟΝΤ Α IPC 2.5.17.1
Αντίσταση επιφάνειας 2.6 x 10 - ΚΟΝΤ Α IPC 2.5.17.1
Μοντέλο τράβηξης 378
396
X
Y
χ 23°C ΑΣTM D638
Απορρόφηση υγρασίας 0.06 - % D48/50 IPC-TM-650
2.6.2.1
Ειδική θερμότητα 0.73
0.83
Z Υ/γ/Κ 0°C
50°C
ΑΣTM E1269-11
Θερμική αγωγιμότητα 0.43 Z W/m/K 50°C ΑΣTM D5470
Συντελεστής θερμικής διαστολής 16
17
18
X
Y
Z
ppm/°C 23°C/50% RH IPC-TM-650 2.4.41
Td 500 - °CTGA - ΑΣTM D3850
Σφιχτότητα 2.15 - gm/cm3 23°C ΑΣTM D792
Δυνατότητα της φλούδας χαλκού 12.0 - Λιβ/μέρος 1/2 ουγκ.
Μετά την πλωτότητα της συγκόλλησης
IPC-TM-2.4.8
Πυροδοσία V-0 - - - UL 94
Συμβατό με διαδικασία χωρίς μόλυβδο Ναι. - - - -



Υλικό PCB: Πυρηνικά γεμάτα πλαστικά υλικά
Ονομασία: RO3003G2
Διορθωτική σταθερά: 3
Συντελεστής διάσπασης 0.0011
Αριθμός στρωμάτων: Μονόπλευρο, διπλόπλευρο, πολυεπίπεδο PCB, υβριδικό PCB
Βάρος χαλκού: 1 oz (35μm), 2 oz (70μm)
Δυνατότητα διαμετρήσεως 5 χιλιοστά (0,127 χιλιοστά), 10 χιλιοστά (0,254 χιλιοστά)
Μέγεθος PCB: ≤ 400 mm × 500 mm
Μάσκα συγκόλλησης: Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ.
Εκτέλεση επιφάνειας: Χρυσό βύθισης, HASL, ασήμι βύθισης, κασσίτερο βύθισης, ENEPIG, OSP, γυμνό χαλκό, καθαρό χρυσό κλπ.



Πλεονεκτήματα
- Καλύτερη απόδοση στην κατηγορία για απώλεια εισαγωγής
- Ελαχιστοποίηση της διαμετρικής σταθερής διακύμανσης στο τελικό PCB
- Ενεργοποιεί την τάση προς μικρότερης διαμέτρου vias

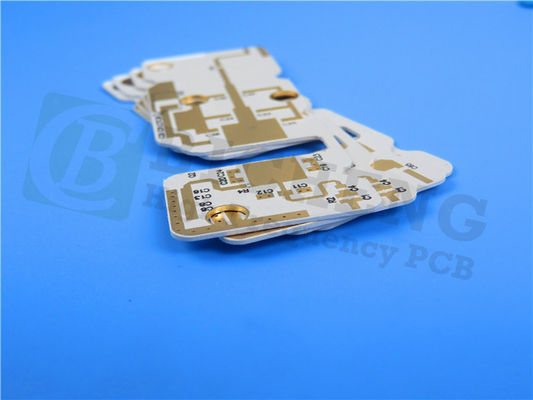

Αυτό το 2 στρώματα άκαμπτο PCB διαθέτει πυρήνα Rogers RO3003G2 μήκους 0,127 mm (5 mil) με στρώματα χαλκού 35 μm. Μετρά 41,71 mm x 64 mm με τελικό πάχος 0,2 mm.Το PCB έχει ελάχιστο ίχνος/διαστήμα 4/5 mils, με ελάχιστο μέγεθος τρύπας 0,3 mm και επιφάνεια από χρυσό βύθισης.



Εφαρμογές:

Ακολουθεί τα πρότυπα ποιότητας IPC-Class-2, το RO3003G2 PCB είναι κατάλληλο για μια ποικιλία εφαρμογών ADAS, συμπεριλαμβανομένου του προσαρμοστικού ελέγχου ταχύτητας, προειδοποίησης πρόωρης σύγκρουσης, ενεργού υποβοήθησης πέδησης,Βοήθεια αλλαγής λωρίδας, πιλότος κυκλοφοριακής συμφόρησης, πιλότος στάθμευσης, και ανίχνευση τυφλού σημείου.



RO3003G2 PCB 5mil 2 στρώσεις καταδύσεις χρυσό κυκλώματα 0
