Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Υλικό: | TLX-0 | Μέγεθος PCB: | 260,64 mm x 64,97 mm = 1PCS, +/- 0,15 mm |
|---|---|---|---|
| Βάρος χαλκού: | 1 ουγκιά (1.4 ml) | Τελεία επιφάνειας: | Χρυσός βύθισης |
| Αριθμός στρωμάτων: | 2-στρώμα | Μοντέλο: | 0.2mm |
| Επισημαίνω: | Πίνακας πινάκων πινάκων TLX-0,Πίνακας PCB 5mil RF,1OZ Immersion Gold πίνακας PCB |
||
Εισαγωγή

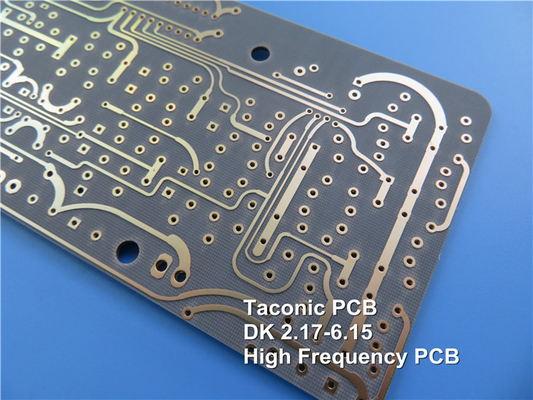

Το TLX-0 είναι μια υψηλής απόδοσης πλακέτα εκτυπωμένων κυκλωμάτων που κατασκευάζεται χρησιμοποιώντας σύνθετο υλικό από υαλοπλαστική PTFE.Τα στρώματα της σειράς TLX προσφέρουν εξαιρετική αξιοπιστία και ευελιξία για ένα ευρύ φάσμα εφαρμογών RF και μικροκυμάτωνΜε διηλεκτρική σταθερά 2,45 ± 0,04 και χαμηλό συντελεστή διάσπασης, το TLX-0 είναι μια ιδανική επιλογή για μικροκυμάτων χαμηλού αριθμού στρωμάτων.
Χαρακτηριστικά
Διορθωτική μέθοδος
Παράγοντας διάσπασης (Df): 0,0021 στα 10 GHz
Χαμηλή απορρόφηση υγρασίας: 0,02%
Συντελεστής θερμικής διαστολής (CTE):
Άξονας Χ: 21 ppm/°C
Οξός Y: 23 ppm/°C
Σημείωση:
Δυνατότητα αποτρίχωσης: 12 lbs/in
| Τύπος | DK | |
| ΤΡΙ-5Α | 2.17 | |
| Επενδύσεις | 2.20 | |
| ΤΡΙ-3 | 2.33 | |
| Επενδύσεις | TLX-0 | 2.45 |
| Επενδύσεις | TLX-9 | 2.50 |
| Επενδύσεις | TLX-8 | 2.55 |
| Επενδύσεις | TLX-7 | 2.60 |
| Επενδύσεις | TLX-6 | 2.65 |
| TLE-95 | 2.95 | |
| TLC-27 | 2.75 | |
| TLC-30 | RF-30 | 3.00 |
| TLC-32 | 3.20 | |
| TLF-35 | 3.50 | |
| Ειδικότερα: | 3.50 | |
| RF-35 | RF-35A2 | 3.50 |
| TRF-41 | 4.10 | |
| TRF-43 | 4.30 | |
| TRF-45 | 4.50 | |
| RF-60A | 6.15 | |
| ΚΕΠ-10 | 10 | |
Οφέλη
Εξαιρετική απόδοση PIM (< -160 dBc)
Στερεές μηχανικές και θερμικές ιδιότητες
Χαμηλή και σταθερή διηλεκτρική σταθερά
Σταθερή διάσταση
Χαμηλή απορρόφηση υγρασίας
Στενή ανοχή Dk
Χαμηλός συντελεστής διάσπασης
Διορισμός εύφλεκτης ικανότητας UL 94 V0
Κατάλληλο για μικροκυμάτων με χαμηλό αριθμό στρωμάτων
Εφαρμογές
Το TLX-0 PCB είναι κατάλληλο για μια ποικιλία εφαρμογών RF και μικροκυμάτων, συμπεριλαμβανομένων:
Συσκευές για την κατασκευή ή την κατασκευή ηλεκτρικών συλλέκτρων
Άντενες και παθητικά εξαρτήματα
Συστήματα ραντάρ και κινητές επικοινωνίες
Εξοπλισμός δοκιμής μικροκυμάτων
Συσκευές μετάδοσης μικροκυμάτων και συστατικά ραδιοσυχνοτήτων
Προδιαγραφές PCB
Υλικό: Σύνθετο υαλοπλαστικό TLX-0 PTFE
στρώμα: 2 στρώματα άκαμπτο
Δάχος χαλκού: 35 μm και στα δύο στρώματα
Διάμετρος πίνακα: 26,64 mm x 64,97 mm ± 0,15 mm
Ελάχιστο ίχνος / χώρος: 5/5 mils
Ελάχιστο μέγεθος τρύπας: 0,3 mm
Τελειωμένο πάχος πλάκας: 0,2 mm
Δυνατότητα εκτόξευσης:
Επιφανειακό φινίρισμα: Χρυσός βύθισης
Αυτό το PCB κατασκευάζεται σύμφωνα με τα πρότυπα ποιότητας IPC-Class-2 και είναι διαθέσιμο σε όλο τον κόσμο.
