Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Υλικό: | TLX-8 | Μέγεθος PCB: | 1080,72 mm x 59,59 mm = 1PCS, +/- 0,15 mm |
|---|---|---|---|
| Βάρος χαλκού: | 1 ουγκιά (1.4 ml) | Τελεία επιφάνειας: | Χρυσός βύθισης |
| Αριθμός στρωμάτων: | 2-στρώμα | Μοντέλο: | 1.6mm |
| Επισημαίνω: | 60mil Immersion Gold Σκληρά κυκλώματα,TLX-8 Βυθιστικά άκαμπτα κυκλώματα χρυσού,Βύθιση χρυσό pcb 2 στρώμα |
||

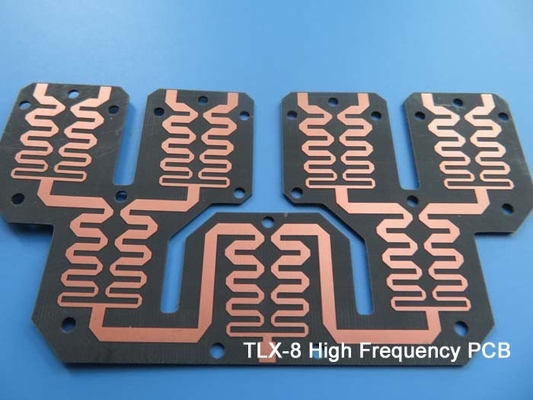

Το TLX-8 είναι ένα υλικό πλάσματος από υαλοπλαστική PTFE που έχει σχεδιαστεί για αξιόπιστη απόδοση σε ένα ευρύ φάσμα εφαρμογών RF.Η ευελιξία του οφείλεται στη διαθεσιμότητα διαφόρων πάχους και επιλογών επένδυσης χαλκούΤο υλικό αυτό είναι κατάλληλο για μικροκυμάτων με χαμηλό αριθμό στρωμάτων, προσφέροντας μηχανική ενίσχυση για χρήση σε σκληρά περιβάλλοντα όπως:
- Υψηλές δονήσεις κατά την εκτόξευση
- έκθεση σε υψηλές θερμοκρασίες στις μονάδες κινητήρα
- Πλούσια σε ακτινοβολία περιβάλλοντα στο διάστημα
- Εξαιρετικές θαλάσσιες συνθήκες για κεραίες πολεμικών πλοίων
- ευρύ εύρος θερμοκρασιών για υποστρώματα υψόμετρου
Βασικά Οφέλη
- Εξαιρετικές επιδόσεις PIM (Passive Intermodulation), μετρούμενες σε -160 dBc
- Εξαιρετικές μηχανικές και θερμικές ιδιότητες
- Χαμηλή και σταθερή διηλεκτρική σταθερά (Dk)
- Σταθερή διάσταση με χαμηλή απορρόφηση υγρασίας
- Σφιχτά ελεγχόμενο Dk
- Χαμηλός συντελεστής διάσπασης (Df)
- UL 94 V0 βαθμός εύφλεκτης ικανότητας
- Κατάλληλο για μικροκυμάτων με χαμηλό αριθμό στρωμάτων
| Τυπικές τιμές TLX-8 | |||||
| Ιδιοκτησία | Μέθοδος δοκιμής | Μονάδα | Αξία | Μονάδα | Αξία |
| DK @10 GHz | IPC-650 2.5.5.3 | 2.55 | 2.55 | ||
| Df @1,9 GHz | IPC-650 2.5.5.5.1 | 0.0012 | 0.0012 | ||
| Df @10 GHz | IPC-650 2.5.5.5.1 | 0.0017 | 0.0017 | ||
| Ηλεκτρική διάσπαση | IPC-650 2.5.6 | kV | > 45 | kV | > 45 |
| Απορρόφηση υγρασίας | IPC-650 2.6.2.1 | % | 0.02 | % | 0.02 |
| Δυνατότητα κάμψης (MD) | ΑΣTM D 709 | σπι | 28,900 | Α/χμ2 | |
| Δυνατότητα κάμψης (CD) | ΑΣTM D 709 | σπι | 20,600 | Α/χμ2 | |
| Δυνατότητα τράβηξης (MD) | ΑΣTM D 902 | σπι | 35,600 | Α/χμ2 | |
| Δυνατότητα τράβηξης (CD) | ΑΣTM D 902 | σπι | 27,500 | Α/χμ2 | |
| Επεκτάσεις κατά το διάλειμμα (MD) | ΑΣTM D 902 | % | 3.94 | % | 3.94 |
| Αμήκρυνση στο Break (CD) | ΑΣTM D 902 | % | 3.92 | % | 3.92 |
| Το μοντέλο του Γιάνγκ. | ΑΣTM D 902 | kpsi | 980 | Α/χμ2 | |
| Το μοντέλο του Γιάνγκ (CD) | ΑΣTM D 902 | kpsi | 1,200 | Α/χμ2 | |
| Το μοντέλο του Γιάνγκ. | ΑΣTM D 3039 | kpsi | 1,630 | Α/χμ2 | |
| Αναλογία Poisson | ΑΣTM D 3039 | 0.135 | Α/χμ | ||
| Δυνατότητα απολέπισης ((1 oz.ed) | IPC-650 2.40,8 δευτερόλεπτα.5.2.2 ((Θερμική πίεση.) | Ιβ/γραμμική ίντσα | 15 | Α/χμ | |
| Δυνατότητα αποτρίχωσης ((1 oz.RTF) | IPC-650 2.40,8 δευτερόλεπτα.5.2.2 ((Θερμική πίεση.) | Ιβ/γραμμική ίντσα | 17 | Α/χμ | |
| Δυνατότητα απολέπισης ((1⁄2 oz.ed) | IPC-650 2.4.8.3 ((Αυξημένη θερμοκρασία.) | Ιβ/γραμμική ίντσα | 14 | Α/χμ | |
| Δυνατότητα απολέπισης ((1⁄2 oz.ed) | IPC-650 2.40,8 δευτερόλεπτα.5.2.2 ((Θερμική πίεση.) | Ιβ/γραμμική ίντσα | 11 | Α/χμ | |
| Δυνατότητα αποτρίχωσης ((1 ουγγ. τυλιγμένα) | IPC-650 2.40,8 δευτερόλεπτα.5.2.2 ((Θερμική πίεση.) | Ιβ/γραμμική ίντσα | 13 | Α/χμ | 2.1 |
| Θερμική αγωγιμότητα | Αρμόδια για την κατασκευή των ειδών αυτών: | W/M*K | 0.19 | W/M*K | 0.19 |
| Διαμετρική σταθερότητα (MD) | IPC-650 2.4.39 δευτερόλεπτα.5.5 ((Μετά το ψητό.) | χιλιοστά. | 0.06 | mm/M | |
| Διαμετρική Σταθερότητα (CD) | IPC-650 2.4.39 δευτερόλεπτα.5.4 ((Μετά το ψήσιμο.) | χιλιοστά. | 0.08 | mm/M | |
| Διαμετρική σταθερότητα (MD) | IPC-650 2.4.39 δευτερόλεπτα.5.5 ((Θερμική πίεση.) | χιλιοστά. | 0.09 | mm/M | |
| Διαμετρική Σταθερότητα (CD) | IPC-650 2.4.39 δευτερόλεπτα.5.5 ((Θερμική πίεση.) | χιλιοστά. | 0.1 | mm/M | |
| Αντίσταση επιφάνειας | IPC-650 2.5.17.1 δευτερόλεπτο5.2.1 ((Αυξημένη θερμοκρασία.) | Μωμ. | 6.605 x 108 | Μωμ. | 6.605 x 108 |
| Αντίσταση επιφάνειας | IPC-650 2.5.17.1 δευτερόλεπτο5.2.1 ((Κατάσταση υγρασίας.) | Μωμ. | 3.550 x 106 | Μωμ. | 3.550 x 106 |
| Αντίσταση όγκου | IPC-650 2.5.17.1 δευτερόλεπτο5.2.1 ((Αυξημένη θερμοκρασία.) | Mohm/cm | 1.110 x 1010 | Mohm/cm | 1.110 x 1010 |
| Αντίσταση όγκου | IPC-650 2.5.17.1 δευτερόλεπτο5.2.1 ((Κατάσταση υγρασίας.) | Mohm/cm | 1.046 x 1010 | Mohm/cm | 1.046 x 1010 |
| ΚΤΕ ((άξονας Χ)) ((25-260°C) | IPC-650 2.4.41/ASTM D 3386 | ppm/°C | 21 | ppm/°C | 21 |
| Διάταξη CTE (άξονας Y) 25-260°C) | IPC-650 2.4.41/ASTM D 3386 | ppm/°C | 23 | ppm/°C | 23 |
| Ο άξονας CTE(Z) ((25-260°C) | IPC-650 2.4.41/ASTM D 3386 | ppm/°C | 215 | ppm/°C | 215 |
| Πληθυσμός ((Ειδική βαρύτητα) | ΑΣTM D 792 | g/cm3 | 2.25 | g/cm3 | 2.25 |
| Τd(2% απώλεια βάρους) | IPC-650 2.4.24.6 ((TGA) | °C | 535 | °C | |
| Τd(5% απώλεια βάρους) | IPC-650 2.4.24.6 ((TGA) | °C | 553 | °C | |
| Αξιολόγηση εύφλεκτης ικανότητας | UL-94 | V-0 | V-0 | ||
Τεχνικές προδιαγραφές
Ηλεκτρικές ιδιότητες
- Διηλεκτρική σταθερά @ 10 GHz: 2,55 ± 0.04
- Συντελεστής διάσπασης @ 10 GHz: 0.0018
- Αντίσταση επιφάνειας (υψηλή θερμοκρασία): 6,605 x 10^8 Mohm
- Αντίσταση επιφάνειας: 3,550 x 10^6 Mohm
- Αντίσταση όγκου (υψηλή θερμοκρασία): 1,110 x 10^10 Mohm/cm
- Αντίσταση όγκου (κατάσταση υγρασίας): 1,046 x 10^10 Mohm/cm
Διαμετρική σταθερότητα
- ΜΔ μετά τη μαγειρική: 0,06 mm/M (mls/in)
- CD μετά τη μαγειρική: 0,08 mm/M (mls/in)
- MD Θερμικό στρες: 0,09 mm/M (mils/in)
- CD Θερμικό στρες: 0,10 mm/M (mils/in)
CTE (25-260 °C)
- X: 21 ppm/°C
- Y: 23 ppm/°C
- Z: 215 ppm/°C
Θερμικές ιδιότητες
- 2% απώλεια βάρους: 535 °C
- 5% απώλεια βάρους: 553 °C
Χημικές/φυσικές ιδιότητες
- Απορρόφηση υγρασίας: 0,02%
- Διάσπαση διηλεκτρικής: > 45 kV
- Δείκτης εύφλεκτης ικανότητας: V-0 (UL-94)
Κατασκευή PCB
- Δύο στρώσεις άκαμπτων PCB
- Τάξη χαλκού 1: 35 μm
- Τακονικό TLX-8 πυρήνας: 1.524 mm (60 mil)
- στρώμα χαλκού 2: 35 μm
- Διάμετροι της πλάκας: 108,72 mm x 59,59 mm ± 0,15 mm
- Ελάχιστο ίχνος / χώρος: 5/5 mils
- Ελάχιστο μέγεθος τρύπας: 0,3 mm
- Δύνατος τελικής πλάκας: 1,6 mm
- Τελειωμένο χαλκό: 1,4 ml σε εξωτερικά στρώματα
- Δυνατότητα επένδυσης: 20 μm
- Επιφάνεια: χρυσός βύθισης
- Επάνω μεταξονίκι:
- Σιδηροειδή νήματα κάτω: κανένα
- Πάνω μάσκα συγκόλλησης: κανένα
- Μασκές συγκόλλησης κάτω: καμία
- 100% ηλεκτρική δοκιμή πριν από την αποστολή
Διαθεσιμότητα
Παγκόσμια
Τυπικές εφαρμογές
- Συστήματα ραντάρ
- Κινητές επικοινωνίες
- Εξοπλισμός δοκιμής μικροκυμάτων
- συσκευές μεταφοράς μικροκυμάτων
- Συμπλέκτες, διαχωριστές, συνδυαστές, ενισχυτές και κεραίες
