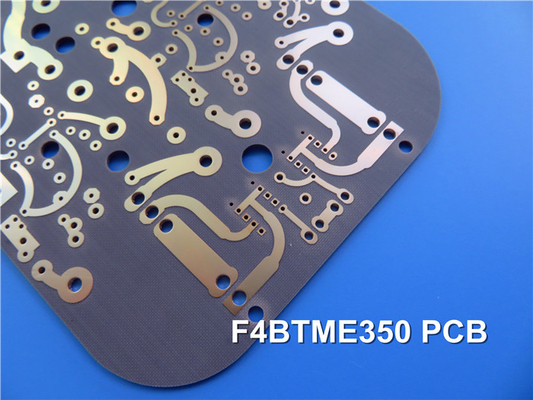

F4BTME298 Πίνακας κυκλωμάτων RF 60mil 2 στρώματα βύθισμα κασσίτερο

MOQ:	1pcs
τιμή:	USD9.99-99.99/PCS
Τυπική συσκευασία:	Σώμα σακούλες+Κάρτονες
Περίοδος παράδοσης:	8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής:	Τ/Τ
Ικανότητα εφοδιασμού:	5000 PCS ανά μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Κίνα

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Υλικό:

Κέντρο F4BTME298

Μέγεθος PCB:

51.51 mm x 111,92 mm = 1PCS, +/- 0,15 mm

Βάρος χαλκού:

Εξωτερικά στρώματα 1 ουγκιά (1,4 ml)

Τελεία επιφάνειας:

Κασσίτερος βύθισης

Αριθμός στρωμάτων:

2-στρώμα

Μοντέλο:

1.6mm

Επισημαίνω:

Πίνακας κυκλωμάτων F4BTME298 rf

60mil πίνακας κυκλωμάτων RF

Βυθισμός

Περιγραφή προϊόντος

Παρουσιάζουμε το F4BTME298 PCB, μια υψηλής απόδοσης πλακέτα εκτυπωμένων κυκλωμάτων σχεδιασμένη για απαιτητικές εφαρμογές.που κατασκευάζονται με σχολαστικότητα μέσω ειδικής διαδικασίας που συνδυάζει υφάσματα από γυάλινες ίνεςΤο αποτέλεσμα είναι ένα υπόστρωμα που υπερέχει στις υψηλές συχνότητες, τη θερμική σταθερότητα και την μόνωση.

Βασικά χαρακτηριστικά
Διορθωτικές μεθόδους για την παρακολούθηση των διακυμάνσεων και των διακυμάνσεων
Παράγοντας διάσπασης: εξαιρετικά χαμηλός σε 0,0018 στα 10 GHz και 0,0023 στα 20 GHz, ελαχιστοποιώντας την απώλεια ενέργειας.
Θερμική απόδοση: συντελεστής θερμικής διαστολής (CTE) 15 ppm/°C (άξονας X), 16 ppm/°C (άξονας Y) και 78 ppm/°C (άξονας Z), με θερμοκρασίες λειτουργίας από -55°C έως 288°C.
Χαμηλή απορρόφηση υγρασίας: Μόνο 0,05%, διατηρώντας τις επιδόσεις σε υγρές συνθήκες.
Παθητική διαμόρφωση (PIM): Εξαιρετική απόδοση με τιμή PIM <-160 dBc.

Χαρακτηριστικά του προϊόντος		Προϋποθέσεις δοκιμής	Μονάδα	F4BTME298	F4BTME300	F4BTME320	F4BTME350
Διορθωτική μέθοδος		10GHz	/	2.98	3.0	3.2	3.5
Διορθωτική μέθοδος		/	/	±0.06	±0.06	±0.06	±0.07
Τανγκέντα απώλειας (τυπική)		10GHz	/	0.0018	0.0018	0.0020	0.0025
Τανγκέντα απώλειας (τυπική)		20GHz	/	0.0023	0.0023	0.0026	0.0035
Δείκτης σταθερής θερμοκρασίας με διηλεκτρικό		-55 oC έως 150 oC	PPM/°C	- 78	- 75	- 75	- 60
Δυνατότητα απολέπισης		1 OZ F4BTM	Α/χμ	>1.6	>1.6	>1.6	>1.6
Δυνατότητα απολέπισης		1 OZ F4BTME	Α/χμ	>1.4	>1.4	>1.4	>1.4
Αντίσταση όγκου		Τυπική κατάσταση	MΩ.cm	≥ 1 × 10 ^ 7	≥ 1 × 10 ^ 7	≥ 1 × 10 ^ 7	≥ 1 × 10 ^ 7
Αντίσταση επιφάνειας		Τυπική κατάσταση	MΩ	≥ 1 × 10 ^ 6	≥ 1 × 10 ^ 6	≥ 1 × 10 ^ 6	≥ 1 × 10 ^ 6
Ηλεκτρική ισχύς (κατεύθυνση Z)		5KW,500V/s	KV/mm	>26	> 30	> 32	> 32
Δυναμική τάση διακοπής		5KW,500V/s	KV	> 34	> 35	> 40	> 40
Συντελεστής θερμικής διαστολής	Κατεύθυνση XY	-55 oC έως 288 oC	ppm/oC	15,16	15,16	13,15	10,12
Συντελεστής θερμικής διαστολής	Κατεύθυνση Z	-55 oC έως 288 oC	ppm/oC	78	72	58	51
Θερμική πίεση		260°C, 10s,3 φορές		Χωρίς αποστρωματοποίηση	Χωρίς αποστρωματοποίηση	Χωρίς αποστρωματοποίηση	Χωρίς αποστρωματοποίηση
Απορρόφηση νερού		20±2°C, 24 ώρες	%	≤0.05	≤0.05	≤0.05	≤0.05
Σφιχτότητα		Θερμοκρασία δωματίου	g/cm3	2.25	2.25	2.20	2.20
Διαρκής θερμοκρασία λειτουργίας		Δωμάτιο υψηλής και χαμηλής θερμοκρασίας	°C	-55+260	-55+260	-55+260	-55+260
Θερμική αγωγιμότητα		Κατεύθυνση Z	W/(M.K)	0.42	0.42	0.50	0.54
PIM		Εφαρμόζεται μόνο στο F4BTME	dBc	≤-160	≤-160	≤-160	≤-160
Πυροδοσία		/	UL-94	V-0	V-0	V-0	V-0
Σύνθεση υλικού		/	/	PTFE, υαλοπλαστικό ύφασμα, νανοκεραμικά F4BTM συνδυασμένο με φύλλο χαλκού ED, F4BTME συνδυασμένο με φύλλο χαλκού με αντίστροφη επεξεργασία (RTF).

Διαμόρφωση συσσωρευτών PCB
Αυτό το PCB διαθέτει ένα ανθεκτικό 2 στρώματα άκαμπτο stackup:

Διάταξη χαλκού 1: 35 μm
Υλικό πυρήνα: F4BTME298 (1.524 mm / 60 mil)
Διάταξη χαλκού 2: 35 μm

Αυτή η διαμόρφωση οδηγεί σε ένα τελικό πάχος πλάκας 1,6 mm, με συνολικό βάρος χαλκού 1,4 mils σε όλα τα εξωτερικά στρώματα.

Λεπτομέρειες κατασκευής
Διάμετροι πίνακα: 51,51 mm x 111,92 mm (± 0,15 mm)
Ελάχιστο ίχνος / χώρος: 6/5 mils
Ελάχιστο μέγεθος τρύπας: 0,3 mm
Διάδρομοι: 41 συνολικά, χωρίς τυφλούς δρόμους.
Επιφανειακό φινίρισμα: Κύλινδρο βύθισης για εξαιρετική συγκολλητικότητα.
Σιδεροειδή και μάσκα συγκόλλησης: Διαθέτει λευκή επάνω σιδεροειδή και πράσινη επάνω μάσκα συγκόλλησης· χωρίς κάτω σιδεροειδή ή μάσκα συγκόλλησης.
Κάθε PCB υποβάλλεται σε αυστηρή ηλεκτρική δοκιμή 100% πριν από την αποστολή για να εξασφαλιστεί η αξιοπιστία και η απόδοση.

Διασφάλιση ποιότητας

Το εν λόγω PCB πληροί το πρότυπο ποιότητας IPC-Class-2, εξασφαλίζοντας υψηλή αξιοπιστία για διάφορες εφαρμογές.

Εφαρμογές
Το PCB F4BTME298 είναι ιδανικό για ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων:

Εξοπλισμός αεροδιαστημικού και θαλάμου επιβατών
Τεχνολογίες μικροκυμάτων και ραδιοσυχνοτήτων
Στρατιωτικά συστήματα ραντάρ
Δίκτυα τροφοδοσίας
Άντενες ευαισθησίας φάσης και φάσης
Επικοινωνίες μέσω δορυφόρου

Διαθεσιμότητα

Το F4BTME298 PCB είναι διαθέσιμο σε παγκόσμιο επίπεδο, καθιστώντας το προσιτό σε μηχανικούς και σχεδιαστές σε όλο τον κόσμο που αναζητούν λύσεις υψηλής απόδοσης για τα έργα τους.

Υλικό PCB:	PTFE / ύφασμα από γυάλινες ίνες / νανοκεραμικό γεμιστήρα
Ονομασία (F4BTME)	F4BTM	DK (10GHz)	DF (10 GHz)
	F4BTME298	2.98±0.06	0.0018
	F4BTME300	3.0±0.06	0.0018
	F4BTME320	3.2±0.06	0.0020
	F4BTME350	3.5±0.07	0.0025
Αριθμός στρωμάτων:	Μονόπλευρο, διπλόπλευρο PCB, πολυεπίπεδο PCB, υβριδικό PCB
Βάρος χαλκού:	0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm)
Δάψος του διηλεκτρικού (ή συνολικό πάχος)	0.25mm, 0.508mm, 0.762mm, 0.8mm, 1.0mm, 1.016mm, 1.27mm, 1.524mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm
Μέγεθος PCB:	≤ 400 mm × 500 mm
Μάσκα συγκόλλησης:	Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ.
Εκτέλεση επιφάνειας:	Γυμνό χαλκό, HASL, ENIG, ασήμι βύθισης, κασσίτερο βύθισης, OSP, καθαρό χρυσό, ENEPIG κλπ.
