Υλικό: | Rogers RO3035 Υποστρώμα | Μέγεθος PCB: | 548 mm x 238 mm = 1PCS |
---|---|---|---|
Βάρος χαλκού: | Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) | Τελεία επιφάνειας: | Ασημί εμβάπτισης |
Αριθμός στρωμάτων: | 2-στρώμα | Μοντέλο: | 0,6 χλστ |
Επισημαίνω: | Rogers 3035 pcb rf,1OZ pcb rf,20mil pcb rf |

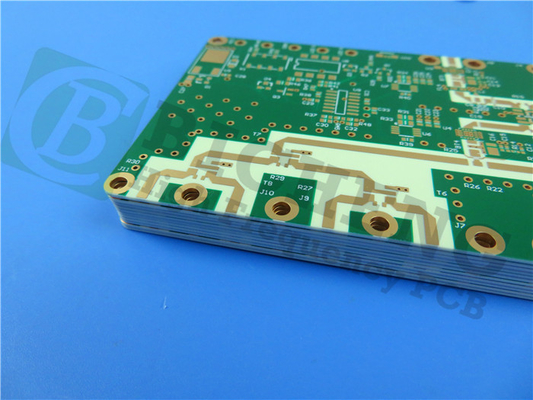

Το RO3035 PCB διαθέτει υψηλής συχνότητας κεραμικά γεμάτα στρώματα PTFE, μέρος της σειράς RO3000 της Rogers.Τα λαμινάτα RO3035 παρέχουν σταθερή διηλεκτρική σταθερά σε διάφορες θερμοκρασίεςΗ μηχανική τους σταθερότητα εξασφαλίζει την αξιοπιστία και ελαχιστοποιεί την στρέβλωση.να επιτρέπουν καινοτόμα σχέδια χωρίς συμβιβασμούς.
Βασικά χαρακτηριστικά
Σύνθεση υλικού: Κερματικά συμπληρωμένα σύνθετα PTFE για ανώτερη απόδοση.
Δηλεκτρική σταθερά: 3,5 ± 0,05 σε 10 GHz/23°C, εξασφαλίζοντας εξαιρετική ακεραιότητα του σήματος.
Παράγοντας διάσπασης: χαμηλός σε 0,0015 σε 10 GHz/23°C, μειώνοντας την απώλεια ενέργειας.
Θερμική θερμοκρασία υποβάθμισης (Td): > 500°C για βελτιωμένη θερμική σταθερότητα.
Θερμική αγωγιμότητα: 0,5 W/mK, αποτελεσματική για την απώλεια θερμότητας.
Απορρόφηση υγρασίας: Μόνο 0,04%, εξασφαλίζοντας αξιοπιστία σε διάφορα περιβάλλοντα.
Συντελεστής θερμικής διαστολής (CTE):
Άξονας Χ: 17 ppm/°C
Άξονας Y: 17 ppm/°C
Αξός Z: 24 ppm/°C
Οφέλη
Το RO3035 PCB παρέχει αρκετά πλεονεκτήματα:
Δυνατότητα υψηλών συχνοτήτων: Μπορεί να χρησιμοποιηθεί σε εφαρμογές έως 30-40 GHz.
Αυξημένη αξιοπιστία: Οι χαμηλότερες θερμοκρασίες λειτουργίας βελτιώνουν τις επιδόσεις των ενισχυτών ισχύος.
Ενιαίες μηχανικές ιδιότητες: Κατάλληλες για σχέδια πλαισίων με πολλαπλά στρώματα με διαφορετικές διηλεκτρικές σταθερές, συμπεριλαμβανομένων των υβριδικών σχεδίων για το οξειδωτικό γυαλί.
Χαμηλός συντελεστής επέκτασης στο επίπεδο: ταιριάζει στενά με το χαλκό, εξασφαλίζοντας αξιόπιστες συναρμολογήσεις που τοποθετούνται στην επιφάνεια και εξαιρετική σταθερότητα διαστάσεων.
Κόστος-αποτελεσματικότητα: Η οικονομική τιμολόγηση του λαμινίτη το καθιστά ιδανικό για την παραγωγή σε μεγάλες ποσότητες.
Ιδιοκτησία | RO3035 | Κατεύθυνση | Μονάδες | Υπόθεση | Μέθοδος δοκιμής |
Η διηλεκτρική σταθερά,εΠρόοδος | 3.50±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα | |
Η διηλεκτρική σταθερά,εΣχεδιασμός | 3.6 | Z | 8GHz έως 40GHz | Μέθοδος διαφορικού μήκους φάσης | |
Παράγοντας διάσπασης,tanδ | 0.0015 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
Θερμικός συντελεστής ε | -45 | Z | ppm/°C | 10 GHz -50°C έως 150°C | IPC-TM-650 2.5.5.5 |
Διαμετρική σταθερότητα | 0.11 0.11 |
X Y |
χιλιοστά | ΚΟΝΤ Α | IPC-TM-650 2.2.4 |
Αντίσταση όγκου | 107 | MΩ.cm | ΚΟΝΤ Α | IPC 2.5.17.1 | |
Αντίσταση επιφάνειας | 107 | MΩ | ΚΟΝΤ Α | IPC 2.5.17.1 | |
Μοντέλο τράβηξης | 1025 1006 |
X Y |
MPa | 23°C | ΑΣTM D 638 |
Απορρόφηση υγρασίας | 0.04 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
Ειδική θερμότητα | j/g/k | Υπολογισμός | |||
Θερμική αγωγιμότητα | 0.5 | W/M/K | 50°C | ΑΣTM D 5470 | |
Συντελεστής θερμικής διαστολής (-55 έως 288°C) |
17 17 24 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.4.1 |
Td | 500 | °C TGA | ΑΣTM D 3850 | ||
Σφιχτότητα | 2.1 | gm/cm3 | 23°C | ΑΣTM D 792 | |
Δυνατότητα της φλούδας χαλκού | 10.2 | Επικεφαλής. | 1 ουγκιά, EDC μετά την πλωτότητα της συγκόλλησης | IPC-TM 2.4.8 | |
Πυροδοσία | V-0 | UL 94 | |||
Συμβατό με διαδικασία χωρίς μόλυβδο | - Ναι, ναι. |
Διαμόρφωση συσσωρευτών PCB

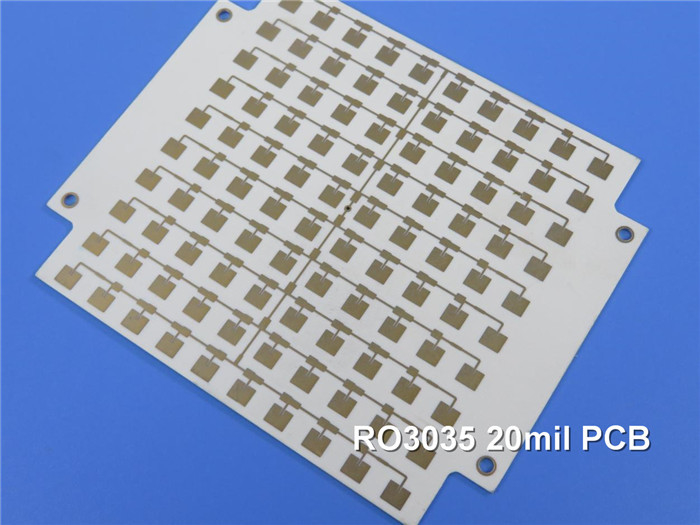

Το RO3035 PCB διαθέτει μια σκληρή στοίβα δύο στρωμάτων:
Διάταξη χαλκού 1: 35 μm
RO3035 Υποστρώμα: 20 mil (0,508 mm)
Διάταξη χαλκού 2: 35 μm
Αυτή η διαμόρφωση παράγει ένα τελικό πάχος πλάκας 0,6 mm, με τα εξωτερικά στρώματα να διαθέτουν συνολικό βάρος χαλκού 1,4 mils.
Λεπτομέρειες κατασκευής
Διάμετρος πλάκας: 548 mm x 238 mm (1 κομμάτι)
Ελάχιστο ίχνος / χώρος: 4/4 mils
Ελάχιστο μέγεθος τρύπας: 0,35 mm
Κανένας τυφλός δρόμος δεν περιλαμβάνεται στο σχέδιο.
Δυνατότητα εκτόξευσης:
Επιφανειακό φινίρισμα: Ασημένιο βύθισης για εξαιρετική συγκολλητικότητα.
Μεταλλικό έλκηθρο και μάσκα συγκόλλησης: Μεταλλικό έλκηθρο λευκής κορυφής· μεταλλικό έλκηθρο μπλε κορυφής· χωρίς μεταλλικό έλκηθρο κάτω ή μεταλλικό έλκηθρο.
Διασφάλιση ποιότητας: Κάθε PCB υποβάλλεται σε ηλεκτρική δοκιμή 100% πριν από την αποστολή για να εξασφαλιστεί η αξιοπιστία.
Πρότυπα ποιότητας
Το εν λόγω PCB συμμορφώνεται με το πρότυπο ποιότητας IPC-Class-2, εξασφαλίζοντας υψηλή αξιοπιστία για μια ποικιλία εφαρμογών.
Τυπικές εφαρμογές
Το RO3035 PCB είναι κατάλληλο για μια σειρά εφαρμογών, συμπεριλαμβανομένων:
Εφαρμογές αυτοκινητοβιομηχανικών ραντάρ
Αντενές δορυφορικής παγκόσμιας θέσης
Συστήματα κυψελών τηλεπικοινωνιών: συμπεριλαμβανομένων των ενισχυτών ισχύος και των κερατών.
Αντενές για ασύρματες επικοινωνίες
Δορυφόροι απευθείας μετάδοσης
Δικτύωση δεδομένων για συστήματα καλωδίων
Απομακρυσμένοι αναγνώστες μετρητών
Πυρηνικά Backplanes
Διαθεσιμότητα
Το PCB RO3035 είναι διαθέσιμο για πελάτες σε όλο τον κόσμο, καθιστώντας το εξαιρετική επιλογή για μηχανικούς και σχεδιαστές που αναζητούν λύσεις υψηλής απόδοσης για προηγμένες εφαρμογές ραδιοσυχνοτήτων.
