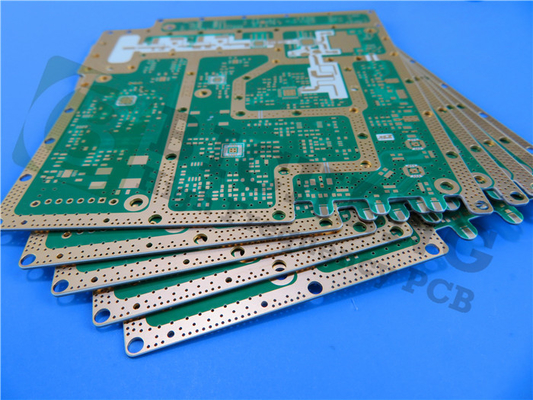

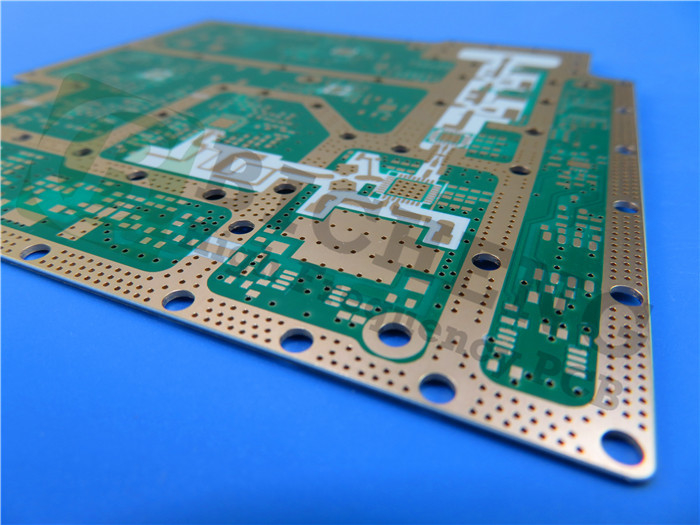

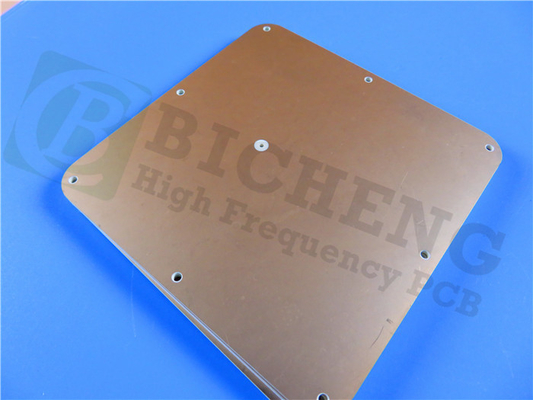

Rogers PCB 30mil RO3203 2 στρώματα βύθισης ασημένια κυκλώματα RF

Το RO3203 PCB είναι κατασκευασμένο από υλικά υψηλής συχνότητας κυκλώματος που συνδυάζουν κεραμικά γεμάτα με υφαντική οπτικοποίηση.Το υλικό αυτό είναι σχεδιασμένο για εξαιρετικές ηλεκτρικές επιδόσεις και βελτιωμένη μηχανική σταθερότητα.Με διηλεκτρική σταθερά 3,02 και συντελεστή διάσπασης 0.0016, το RO3203 PCB παρέχει αξιόπιστες λύσεις για σχεδιασμό κυκλωμάτων υψηλής συχνότητας.

Χαρακτηριστικά
Τύπος υλικού: Κηραμικά γεμάτα σύνθετα υλικά PTFE
Διορθωτικό μέγεθος:
Παράγοντας διάσπασης: 0,0016 σε 10 GHz/23°C
Θερμική θερμοκρασία υποβάθμισης (Td): > 500°C
Θερμική αγωγιμότητα: 0,87 W/mK
Συντελεστής θερμικής διαστολής (CTE):
Άξονας Χ: 13 ppm/°C
Άξονας Y: 13 ppm/°C
Αξός Z: 58 ppm/°C

Καθορισμός εύφλεκτης ικανότητας: 94V-0, συμβατό με διαδικασία χωρίς μόλυβδο

Οφέλη
Βελτιωμένη ακαμψία: Η ενσωματωμένη γυάλινη ενίσχυση επιτρέπει ευκολότερο χειρισμό.
Συνεπής απόδοση: Ιδανικό για πολύπλοκες πολυεπίπεδες δομές υψηλής συχνότητας.
Χαμηλή διηλεκτρική απώλεια: Κατάλληλο για εφαρμογές άνω των 20 GHz.
Αντιστοίχιση συντελεστή επέκτασης: χαμηλός συντελεστής επέκτασης στο επίπεδο για αξιόπιστα συγκροτήματα που τοποθετούνται στην επιφάνεια.
Υψηλή σταθερότητα διαστάσεων: εξασφαλίζει εξαιρετικές αποδόσεις παραγωγής.
Κόστος-αποτελεσματικότητα: Οικονομική τιμή για την παραγωγή σε όγκο.
Η επιφανειακή ομαλότητα: διευκολύνει τις ανοχές για λεπτές γραμμές χαρακτικής.

Τεχνικές προδιαγραφές

Διαμόρφωση συσσωρευτών: 2 στρώματα άκαμπτων PCB


Διάταξη χαλκού 1: 35 μm
RO3203 Υποστρώμα: 30 mil (0,762 mm)
Διάταξη χαλκού 2: 35 μm

Τελειωμένο πάχος πλάκας: 0,8 mm
Τελειωμένο βάρος χαλκού: 1 ουγκιά (1,4 ml) στα εξωτερικά στρώματα
Ελάχιστο ίχνος / χώρος: 4/7 mils
Ελάχιστο μέγεθος τρύπας: 0,55 mm
Διάδρομοι: 27 (χωρίς τυφλούς δρόμους)
Επιφανειακό φινίρισμα: Ασημένιο βύθισης
Σιδερένιο: κανένα από πάνω ή από κάτω
Μάσκα συγκόλλησης: Καμία πάνω ή κάτω
Ηλεκτρική δοκιμή: 100% ηλεκτρική δοκιμή πριν από την αποστολή

Πρότυπα ποιότητας
Αυτό το PCB πληροί τα πρότυπα IPC-Class-2, εξασφαλίζοντας υψηλή αξιοπιστία για διάφορες εφαρμογές.

Τυπικές εφαρμογές
Συστήματα αποφυγής συγκρούσεων αυτοκινήτων
Άντενες δορυφορικής παγκόσμιας θέσης
Ασύρματα συστήματα τηλεπικοινωνιών
Άλλες κεραίες για ασύρματες επικοινωνίες
Δορυφόροι απευθείας μετάδοσης
Σύνδεσμος δεδομένων σε καλωδιακά συστήματα
Απομακρυσμένοι αναγνώστες μετρητών
Πίσω αεροπλάνα
Ηλεκτρονικά συστήματα μικρής εμβέλειας και ασύρματη ευρυζωνική σύνδεση
Υποδομή σταθμού βάσης

Διαθεσιμότητα
Το RO3203 PCB είναι διαθέσιμο σε όλο τον κόσμο, καθιστώντας το εξαιρετική επιλογή για μηχανικούς και σχεδιαστές που χρειάζονται λύσεις υψηλής απόδοσης RF και μικροκυμάτων.
