| Υλικό: | Rogers RO3210 Κέντρο | Μέγεθος PCB: | 120 mm x 80 mm = 1PCS, +/- 0,15 mm |
|---|---|---|---|
| Βάρος χαλκού: | Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) | Τελεία επιφάνειας: | Ασημί εμβάπτισης |
| Αριθμός στρωμάτων: | 2-στρώμα | Μοντέλο: | 0,8 χιλ. |
| Επισημαίνω: | RO3210 pcb rogers,30mil rogers pcb,Δύο στρώσεις PCB Rogers |
||

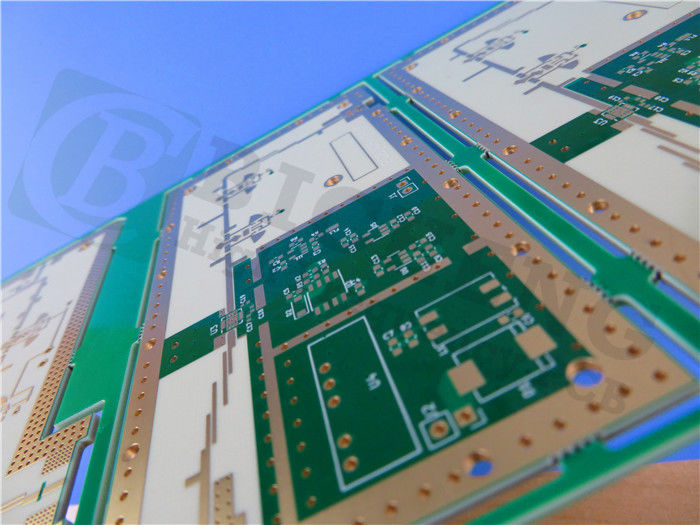

Το Rogers RO3210 High Frequency PCB είναι σχεδιασμένο για ανώτερη ηλεκτρική απόδοση και μηχανική σταθερότητα, καθιστώντας το την λύση για πολύπλοκες εφαρμογές υψηλής συχνότητας.Χρησιμοποιώντας κεραμικά στρώματα ενισχυμένα με υφαντική ίνα, αυτό το PCB συνδυάζει τα οφέλη της ακαμψίας και της ομαλότητας της επιφάνειας, εξασφαλίζοντας την αξιοπιστία σε απαιτητικά περιβάλλοντα.
Βασικά χαρακτηριστικά
Διορθωτική μέθοδος:5
Παράγοντας διάσπασης: 0,0027 στα 10 GHz
Συντελεστής θερμικής διαστολής: αντιστοιχεί στο χαλκό (x: 13 ppm/°C, y: 13 ppm/°C, z: 34 ppm/°C)
Θερμοκρασία αποσύνθεσης (Td): 500 °C (TGA)
Θερμική αγωγιμότητα: 0,81 W/mk
Δείκτης εύφλεκτης ικανότητας: V0 σύμφωνα με το πρότυπο UL 94
Οφέλη
Βελτιωμένη ακαμψία: Η ενσωματωμένη ενίσχυση γυαλιού διευκολύνει τον ευκολότερο χειρισμό και την συναρμολόγηση.
Ομοιόμορφη απόδοση: παρέχει συνεπείς ηλεκτρικές και μηχανικές ιδιότητες σε σύνθετα σχέδια.
Χαμηλή επέκταση στο επίπεδο: Ο παρόμοιος συντελεστής επέκτασης εξασφαλίζει τη συμβατότητα με πολυεπίπεδες επιφάνειες και αξιόπιστα επιφανειακά συστήματα.
Εξαιρετική σταθερότητα διαστάσεων: εγγυάται υψηλές αποδόσεις παραγωγής και ελαχιστοποιεί τα ελαττώματα.
Ευκολότητα επιφάνειας: Επιτρέπει λεπτές ανοχές χαρακτικής γραμμών για περίπλοκα σχέδια.
| Ιδιοκτησία | RO3210 | Κατεύθυνση | Μονάδες | Υπόθεση | Μέθοδος δοκιμής |
| Η διηλεκτρική σταθερά,εΠρόοδος | 10.2±0.5 | Z | 10 GHz 23°C | IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα | |
| Η διηλεκτρική σταθερά,εΣχεδιασμός | 10.8 | Z | 8GHz έως 40GHz | Μέθοδος διαφορικού μήκους φάσης | |
| Παράγοντας διάσπασης,tanδ | 0.0027 | Z | 10 GHz 23°C | IPC-TM-650 2.5.5.5 | |
| Θερμικός συντελεστής ε | -459 | Z | ppm/°C | 10 GHz 0°Cσε 100°C | IPC-TM-650 2.5.5.5 |
| Διαμετρική σταθερότητα | 0.8 | Χ, Υ | χιλιοστά | ΚΟΝΤ Α | ΑΣTM D257 |
| Αντίσταση όγκου | 103 | MΩ.cm | ΚΟΝΤ Α | IPC 2.5.17.1 | |
| Αντίσταση επιφάνειας | 103 | MΩ | ΚΟΝΤ Α | IPC 2.5.17.1 | |
| Μοντέλο τράβηξης | 579 517 |
MD CMD |
kpsi | 23°C | ΑΣTM D 638 |
| Απορρόφηση νερού | <0.1 | - | % | D24/23 | IPC-TM-650 2.6.2.1 |
| Ειδική θερμότητα | 0.79 | j/g/k | Υπολογισμός | ||
| Θερμική αγωγιμότητα | 0.81 | W/M/K | 80°C | ΑΣTM C518 | |
| Συντελεστής θερμικής διαστολής (-55 έως 288°C) |
13 34 |
X,Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.4.1 |
| Td | 500 | °C | TGA | ΑΣTM D3850 | |
| Σφιχτότητα | 3 | gm/cm3 | |||
| Δυνατότητα της φλούδας χαλκού | 11 | pi | 1 ουγκιά, EDC μετά την πλωτότητα της συγκόλλησης | IPC-TM 2.4.8 | |
| Πυροδοσία | V-0 | UL 94 | |||
| Συμβατό με διαδικασία χωρίς μόλυβδο | - Ναι, ναι. |
Το εν λόγω PCB διαθέτει ένα 2στρώμα άκαμπτη στοιβάδα, με πάχος στρώματος χαλκού 35 μm και στις δύο πλευρές και ένα πυρήνα Rogers RO3210 0,762 mm (30 mil).με πάχος τελικής πλάκας 0Το ελάχιστο ίχνος και χώρος ορίζονται σε 5/5 mils, με ελάχιστο μέγεθος τρύπας 0,3 mm. Το τελικό βάρος χαλκού είναι 1 oz (1,4 mils) στα εξωτερικά στρώματα και το πάχος της επικάλυψης είναι 20 μm.Αυτό το PCB είναι φτιαγμένο με ασήμι βύθισης, παρέχοντας εξαιρετική συγκόλληση.
Η σχεδίαση για αυτό το PCB παρέχεται σε μορφή Gerber RS-274-X, εξασφαλίζοντας τη συμβατότητα με τα βιομηχανικά πρότυπα.Κάθε PCB συμμορφώνεται με τα πρότυπα ποιότητας IPC-Class-2 και υποβάλλεται σε 100% ηλεκτρική δοκιμή πριν από την αποστολή., εξασφαλίζοντας την αξιοπιστία και τις επιδόσεις.
Εφαρμογές
Το Rogers RO3210 PCB είναι ευέλικτο και κατάλληλο για ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων:
Συστήματα αποφυγής συγκρούσεων αυτοκινήτων
Άντενες δορυφορικής παγκόσμιας θέσης
Ασύρματα συστήματα τηλεπικοινωνιών
Άντενες μικροστριπ-πατσερ
Δορυφόροι απευθείας μετάδοσης
Σύνδεσμος δεδομένων σε καλωδιακά συστήματα
Απομακρυσμένοι αναγνώστες μετρητών
Πίσω αεροπλάνα
Ηλεκτρονικά συστήματα μικρής εμβέλειας και ασύρματη ευρυζωνική σύνδεση
Υποδομή σταθμού βάσης
