Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Υλικό: | Rogers 4003C Κέντρο | Μέγεθος PCB: | 660,95 mm x 38,29 mm = 1PCS, +/- 0,15 mm |
---|---|---|---|
Βάρος χαλκού: | Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) | Τελεία επιφάνειας: | ENEPIG |
Αριθμός στρωμάτων: | 2-στρώμα | Μοντέλο: | 0.4 mm |
Επισημαίνω: | Roger RO4003C δύο στρώσεις PCB,12 χιλιοστών PCB δύο στρωμάτων,Μαύρο δισκογραφικό πλάνο δύο στρωμάτων |
Το Rogers RO4003C High Frequency PCB είναι η κορυφαία επιλογή για εφαρμογές που απαιτούν ανώτερη ηλεκτρική απόδοση και κατασκευαστικότητα. This innovative material is a proprietary woven glass reinforced hydrocarbon/ceramic laminate that combines the beneficial properties of PTFE/woven glass with the ease of processing associated with epoxy/glass materialsΟ RO4003C ξεχωρίζει προσφέροντας εξαιρετικό διηλεκτρικό έλεγχο και χαμηλή απώλεια σε ανταγωνιστικό κόστος, καθιστώντας τον ιδανικό για εφαρμογές μεγάλου όγκου και ευαίσθητες στις επιδόσεις.
Βασικά χαρακτηριστικά
Διορθωτική μέθοδος
Παράγοντας διάσπασης: 0,0027 στα 10 GHz
Θερμική αγωγιμότητα: 0,71 W/m/°K
Θερμικός συντελεστής της διηλεκτρικής σταθεράς: +40 ppm/°C (περιοχή λειτουργίας: -50°C έως 150°C)
Συντελεστής θερμικής διαστολής (CTE): αντιστοιχεί στο χαλκό (X: 11 ppm/°C, Y: 14 ppm/°C)
Χαμηλή CTE στον άξονα Z: 46 ppm/°C
Θέρμανση μετάβασης του γυαλιού (Tg): > 280 °C
Χαμηλή απορρόφηση υγρασίας: 0,06%
Οφέλη
Ιδανικό για κατασκευές πίνακας πολυεπίπεδου (MLB): Ο RO4003C έχει σχεδιαστεί ειδικά για σύνθετα σχέδια PCB, παρέχοντας εξαιρετική απόδοση σε διαμορφώσεις πολυεπίπεδου.
Αποτελεσματική από πλευράς κόστους κατασκευή: Διαδικασίες παρόμοιες με τις FR-4, επιτρέποντας χαμηλότερα κόστη κατασκευής σε σύγκριση με τα παραδοσιακά στρώματα μικροκυμάτων.
Εφαρμογές υψηλού όγκου: Έχει σχεδιαστεί για εφαρμογές ευαίσθητες στις επιδόσεις, καθιστώντας το την ιδανική επιλογή για περιβάλλοντα υψηλής ζήτησης.
Ανταγωνιστικές τιμές: Προσφέρει εξαιρετική αξία χωρίς να συμβιβάζεται με την ποιότητα ή την απόδοση.
Ιδιοκτησία | RO4003C | Κατεύθυνση | Μονάδες | Υπόθεση | Μέθοδος δοκιμής |
Η διηλεκτρική σταθερά,εΠρόοδος | 3.38±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα | |
Η διηλεκτρική σταθερά,εΣχεδιασμός | 3.55 | Z | 8 έως 40 GHz | Μέθοδος διαφορικού μήκους φάσης | |
Παράγοντας διάσπασης | 0.0027 0.0021 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
Θερμικός συντελεστής ε | +40 | Z | ppm/°C | -50°C έως 150°C | IPC-TM-650 2.5.5.5 |
Αντίσταση όγκου | 1.7 x 1010 | MΩ.cm | ΚΟΝΤ Α | IPC-TM-650 2.5.17.1 | |
Αντίσταση επιφάνειας | 4.2 x 109 | MΩ | ΚΟΝΤ Α | IPC-TM-650 2.5.17.1 | |
Ηλεκτρική ισχύς | 31.2(780) | Z | Kv/mm(v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
Μοντέλο τράβηξης | 19,650(2,850) 19,450 ((2,821) |
X Y |
MPa (ksi) | NT1 αθλητισμός | ΑΣTM D 638 |
Δυνατότητα τράβηξης | 139(20.2) 100(14.5) |
X Y |
MPa (ksi) | NT1 αθλητισμός | ΑΣTM D 638 |
Δύναμη κάμψης | 276 (40) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
Διαμετρική σταθερότητα | < 0.3 | X,Y | χιλιοστά (mil/inch) |
μετά την έκταση etch+E2/150°C | IPC-TM-650 2.4.39Α |
Συντελεστής θερμικής διαστολής | 11 14 46 |
X Y Z |
ppm/°C | -55°C έως 288°C | IPC-TM-650 2.4.41 |
Tg | > 280 | °C TMA | Α | IPC-TM-650 2.4.24.3 | |
Td | 425 | °C TGA | ΑΣTM D 3850 | ||
Θερμική αγωγιμότητα | 0.71 | W/M/oK | 80°C | ΑΣTM C518 | |
Απορρόφηση υγρασίας | 0.06 | % | 48 ώρες βύθιση 0.060" θερμοκρασία δείγματος 50°C |
ΑΣTM D 570 | |
Σφιχτότητα | 1.79 | gm/cm3 | 23°C | ΑΣTM D 792 | |
Δυνατότητα της φλούδας χαλκού | 1.05 (6.0) |
Α/χμ (πλήρης) |
Μετά τη συγκόλληση, πλένετε 1 ουγκιά. Φόλιο EDC |
IPC-TM-650 2.4.8 | |
Πυροδοσία | Α/Χ | UL 94 | |||
Συμβατό με διαδικασία χωρίς μόλυβδο | - Ναι, ναι. |

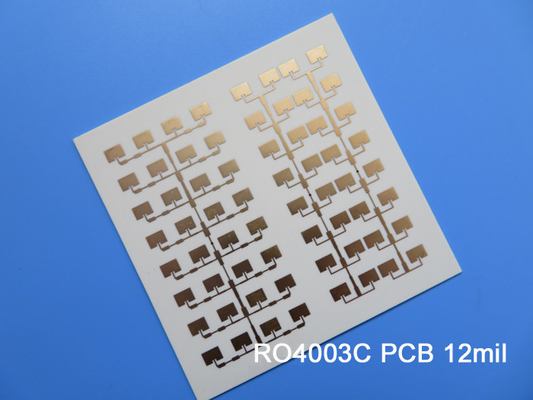

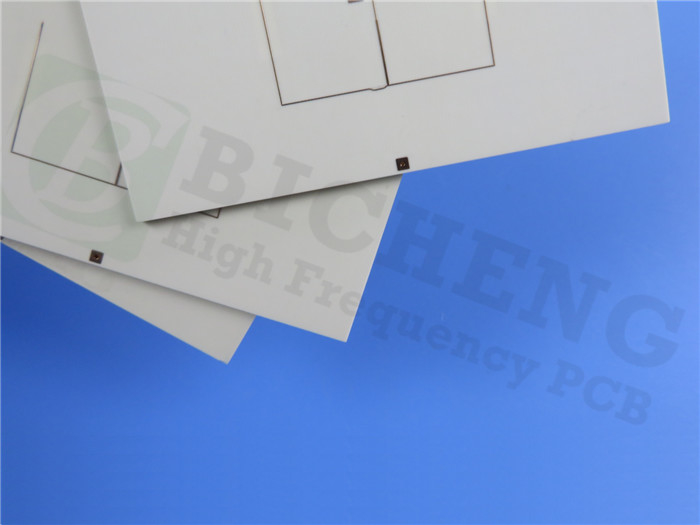

Όσον αφορά τις τεχνικές προδιαγραφές, ο RO4003C διαθέτει μια διεπίπεδη άκαμπτη στοίβα PCB, με πάχους στρώματος χαλκού 35 μm και δύο πλευρών και πάχος πυρήνα 0,305 mm (12 mil).Οι διαστάσεις της σανίδας είναι 66.95 mm x 38.29 mm (± 0.15 mm), με πάχος τελικής πλάκας 0,4 mm. Υποστηρίζει ελάχιστο ίχνος / χώρο 4/4 mils και ελάχιστο μέγεθος τρύπας 0,4 mm. Το τελικό βάρος χαλκού είναι 1 ουγκιά (1.4 ml) για τα εξωτερικά στρώματα, και το επιφανειακό φινίρισμα είναι ENEPIG.
Τυπικές εφαρμογές
Το Rogers RO4003C PCB είναι ευπροσάρμοστο και κατάλληλο για ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων:
Άντενες κυτταρικών σταθμών βάσης και ενισχυτές ισχύος
Ετικέτες αναγνώρισης ραδιοσυχνοτήτων
Ράδαρα και αισθητήρες αυτοκινήτων
ΔΕΔ για δορυφόρους άμεσης μετάδοσης
Διαθεσιμότητα
Το Rogers RO4003C PCB είναι διαθέσιμο σε όλο τον κόσμο, σχεδιασμένο για να ανταποκρίνεται στις ανάγκες των σύγχρονων εφαρμογών υψηλής συχνότητας.αντιπροσωπεύει σημαντική πρόοδο στην τεχνολογία PCB.
