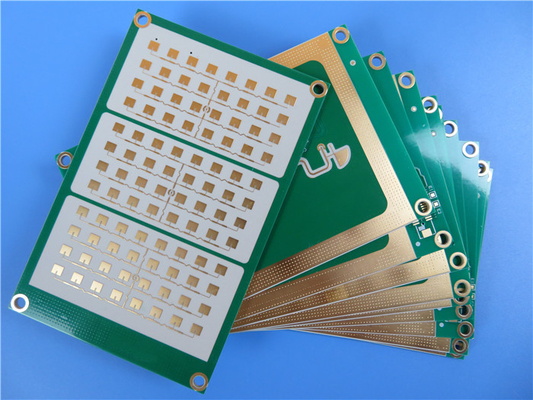

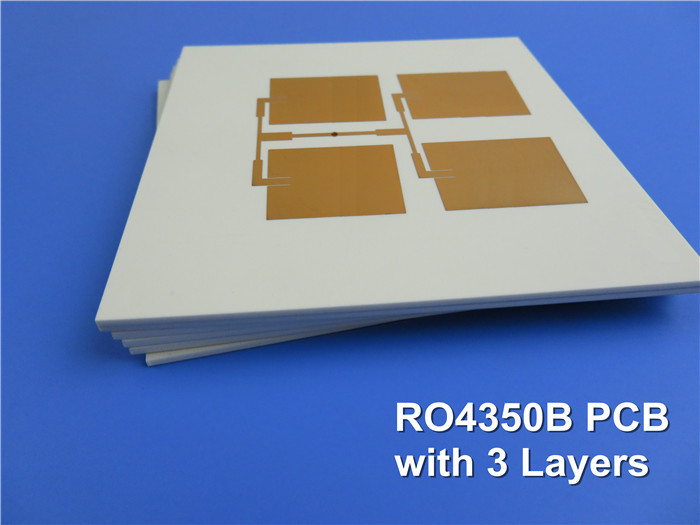

Rogers RO4350B Rf PCB Boards 3 στρώμα 1,7mm ENIG

Rogers RO4350B Rf Pcb Boards 3 Layer 1.7mm ENIG
Rogers RO4350B Rf Pcb Boards 3 Layer 1.7mm ENIG Rogers RO4350B Rf Pcb Boards 3 Layer 1.7mm ENIG

Μεγάλες Εικόνας :  Rogers RO4350B Rf PCB Boards 3 στρώμα 1,7mm ENIG

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng
Πιστοποίηση: UL, ISO9001, IATF16949
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1pcs
Τιμή: USD9.99-99.99/PCS
Συσκευασία λεπτομέρειες: Σώμα σακούλες+Κάρτονες
Χρόνος παράδοσης: 8-9 εργάσιμες ημέρες
Όροι πληρωμής: Τ/Τ
Δυνατότητα προσφοράς: 5000 PCS ανά μήνα
Λεπτομερής Περιγραφή Προϊόντος
Υλικό: Rogers RO4350B Core, RO4450F Bondply Μέγεθος PCB: 420,35 mm x 42,35 mm = 1PCS, +/- 0,15 mm
Βάρος χαλκού: 1 ουγκιά (1.4 ml) εξωτερικά στρώματα, 0.5 ουγκιά (0.7 ml) εσωτερικό στρώμα Τελεία επιφάνειας: ΕΝΙΓ
Αριθμός στρωμάτων: 3-layer Μοντέλο: 1,7 χιλ.
Επισημαίνω:

Πίνακες κυλινδρικών κυλινδρικών πλακών Rogers RO4350B

,

3 στρώσεις πίνακες RF PCB

,

Πίνακες PCB ENIG rf

Εισαγωγή
Το Rogers RO4350B High Frequency PCB είναι σχεδιασμένο για εφαρμογές που απαιτούν εξαιρετικές ηλεκτρικές επιδόσεις και κατασκευαστικότητα.Τα υλικά RO4350B διαθέτουν ιδιόκτητα υφαντά υδρογονανθράκη/κεραμικά ενισχυμένα με γυαλί, τα οποία παρέχουν ηλεκτρικές επιδόσεις συγκρίσιμες με αυτές του PTFE/υφαντού γυαλιούΤα laminates αυτά διατηρούν αυστηρό έλεγχο της διηλεκτρικής σταθεράς (Dk) εξασφαλίζοντας ταυτόχρονα χαμηλή απώλεια,όλα σε ένα κλάσμα του κόστους των συμβατικών υλικών μικροκυμάτων. Σε αντίθεση με τις επιλογές που βασίζονται σε PTFE, το RO4350B δεν απαιτεί ειδικές επεξεργασίες διατρημάτων ή διαδικασίες χειρισμού, καθιστώντας το φιλικό προς το χρήστη.κατάλληλο για ενεργές συσκευές και υψηλής ισχύος ραδιοσυχνοτήτων.



Το bondply RO4450F συμπληρώνει τον πυρήνα RO4350B, ο οποίος αποτελείται από διάφορες ποιότητες συμβατές με τα laminates RO4000 για πολυεπίπεδες κατασκευές.Το υψηλό Tg μετά τη θεραπεία του του επιτρέπει να χειρίζεται πολλαπλούς κύκλους στρώσηςΤο bondply είναι επίσης συμβατό με τις απαιτήσεις FR-4,που επιτρέπουν τον συνδυασμό των συσσωρευτών RO4450F και FR-4 χαμηλής ροής σε μη ομοιογενείς πολυεπίπεδες κατασκευές.



Χαρακτηριστικά
RO4350B:
Η εν λόγω μέθοδος μπορεί να χρησιμοποιηθεί για την παρακολούθηση των διακυμάνσεων.
Παράγοντας διάσπασης: 0,0037 σε 10 GHz/23°C
Θερμική αγωγιμότητα: 0,69 W/m/°K
Η CTE: X: 10 ppm/°C, Y: 12 ppm/°C, Z: 32 ppm/°C
Θέρμανση μετάβασης του γυαλιού (Tg): > 280 °C
Απορρόφηση νερού: 0,06%



RO4350B Τυπική αξία
Ιδιοκτησία RO4350B Κατεύθυνση Μονάδες Υπόθεση Μέθοδος δοκιμής
Η διηλεκτρική σταθερά,εΠρόοδος 3.48±0.05 Z   10 GHz/23°C IPC-TM-650 2.5.5.5 Σφραγισμένη λωρίδα
Η διηλεκτρική σταθερά,εΣχεδιασμός 3.66 Z   8 έως 40 GHz Μέθοδος διαφορικού μήκους φάσης
Παράγοντας διάσπασης 0.0037
0.0031
Z   10 GHz/23°C
2.5 GHz/23°C
IPC-TM-650 2.5.5.5
Θερμικός συντελεστής ε +50 Z ppm/°C -50°C έως 150°C IPC-TM-650 2.5.5.5
Αντίσταση όγκου 1.2 x 1010   MΩ.cm ΚΟΝΤ Α IPC-TM-650 2.5.17.1
Αντίσταση επιφάνειας 5.7 x109   ΚΟΝΤ Α IPC-TM-650 2.5.17.1
Ηλεκτρική ισχύς 31.2(780) Z Kv/mm(v/mil) 0.51mm ((0.020") IPC-TM-650 2.5.6.2
Μοντέλο τράβηξης 16,767(2,432)
14,153 ((2,053)
X
Y
MPa (ksi) NT1 αθλητισμός ΑΣTM D 638
Δυνατότητα τράβηξης 203(29.5)
130(18.9)
X
Y
MPa (ksi) NT1 αθλητισμός ΑΣTM D 638
Δύναμη κάμψης 255
(37)
  MPa
(kpsi)
  IPC-TM-650 2.4.4
Διαμετρική σταθερότητα < 0.5 X,Y χιλιοστά
(mil/inch)
μετά την έκταση etch+E2/150°C IPC-TM-650 2.4.39Α
Συντελεστής θερμικής διαστολής 10
12
32
X
Y
Z
ppm/°C -55°C έως 288°C IPC-TM-650 2.4.41
Tg > 280   °C TMA Α IPC-TM-650 2.4.24.3
Td 390   °C TGA   ΑΣTM D 3850
Θερμική αγωγιμότητα 0.69   W/M/oK 80°C ΑΣTM C518
Απορρόφηση υγρασίας 0.06   % 48 ώρες βύθιση 0.060"
θερμοκρασία δείγματος 50°C
ΑΣTM D 570
Σφιχτότητα 1.86   gm/cm3 23°C ΑΣTM D 792
Δυνατότητα της φλούδας χαλκού 0.88
(5.0)
  Α/χμ
(πλήρης)
Μετά τη συγκόλληση, πλένετε 1 ουγκιά.
Φόλιο EDC
IPC-TM-650 2.4.8
Πυροδοσία (3) V-0       UL 94
Συμβατό με διαδικασία χωρίς μόλυβδο - Ναι, ναι.



RO4450F:
Η εν λόγω μέθοδος μπορεί να χρησιμοποιηθεί για την παρακολούθηση των οπτικών επαφών.
Παράγοντας διάσπασης: 0,004 σε 10 GHz/23°C
Θερμική αγωγιμότητα: 0,65 W/m/°K
Η CTE: X: 19 ppm/°C, Y: 17 ppm/°C, Z: 50 ppm/°C
Θέρμανση μετάβασης του γυαλιού (Tg): > 280 °C
Απορρόφηση νερού: 0,04%



Τεχνικές προδιαγραφές
Συγκέντρωση PCB: 2 στρώματα άκαμπτων PCB



Διάταξη χαλκού 1: 35 μm
Rogers RO4350B Κέντρο: 0,762 mm (30 mil)
Διάταξη χαλκού 2: 18 μm
Προετοιμαστική επένδυση (RO4450F): 0,101 mm (4 mil)
Rogers RO4350B Κέντρο: 0,762 mm (30 mil)
Διάταξη χαλκού 3: 35 μm



Rogers RO4350B Rf PCB Boards 3 στρώμα 1,7mm ENIG 0



Οι διαστάσεις της πλακέτας είναι 42,35 mm x 42,35 mm (± 0,15 mm), με πάχος τελικής πλακέτας 1,7 mm. Υποστηρίζει ελάχιστο ίχνος / χώρο 5/5 mils και ελάχιστο μέγεθος τρύπας 0,3 mm.Το τελικό βάρος του χαλκού είναι 1 ουγκιά (1.4 mils) για τα εξωτερικά στρώματα και 0.5 oz (0,7 mils) για το εσωτερικό στρώμα, με πάχος επικάλυψης 20 μm. Το φινίρισμα της επιφάνειας είναι ENIG, με κίτρινη μεταξοειδή σελίδα στην κορυφή και πράσινη μάσκα συγκόλλησης.



Εφαρμογές
Το Rogers RO4350B PCB είναι κατάλληλο για μια ποικιλία εφαρμογών, συμπεριλαμβανομένων:



Άντενες κυτταρικών σταθμών βάσης και ενισχυτές ισχύος
Ετικέτες αναγνώρισης ραδιοσυχνοτήτων
Ράδαρα και αισθητήρες αυτοκινήτων
ΔΕΔ για δορυφόρους άμεσης μετάδοσης



Διαθεσιμότητα
Το Rogers RO4350B PCB είναι διαθέσιμο παγκοσμίως, σχεδιασμένο για να ανταποκρίνεται στις απαιτήσεις των σύγχρονων εφαρμογών υψηλής συχνότητας.Οι προηγμένες ιδιότητες του υλικού και οι φιλικές προς τον χρήστη μεθόδοι επεξεργασίας το καθιστούν απαραίτητη επιλογή για τους μηχανικούς και τους σχεδιαστές.



Rogers RO4350B Rf PCB Boards 3 στρώμα 1,7mm ENIG 1

Στοιχεία επικοινωνίας
Bicheng Electronics Technology Co., Ltd

Υπεύθυνος Επικοινωνίας: Ms. Ivy Deng

Τηλ.:: 86-755-27374946

Φαξ: 86-755-27374848
