Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Υλικό: | TMM4 | Μέγεθος PCB: | 192 mm x 115 mm = 1PCS, +/- 0,15 mm |
|---|---|---|---|
| Βάρος χαλκού: | Εξωτερικά στρώματα 1 ουγκιά (1,4 ml) | Τελεία επιφάνειας: | Χρυσός βύθισης |
| Αριθμός στρωμάτων: | 2-στρώμα | Μοντέλο: | 0.8mm |
| Επισημαίνω: | Πίνακες PCB χρυσού βύθισης TMM4,Ραδιοσυχνοποιημένα πλαίσια χρυσού βύθισης,Μικροκύματα |
||

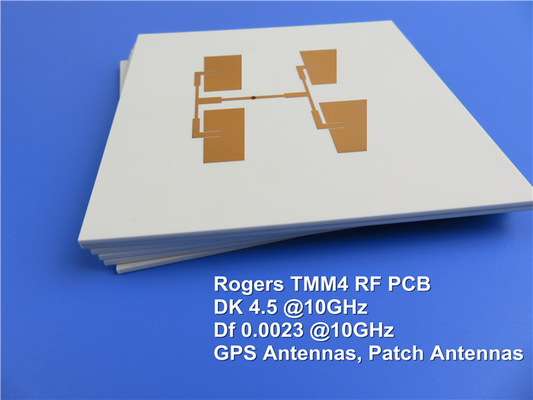

Η κατανόηση του Rogers TMM4: Ένα ανώτερο υλικό
Το Rogers TMM4 είναι ένα θερμοανθεκτικό υλικό μικροκυμάτων που συνδυάζει τα καλύτερα χαρακτηριστικά τόσο των κεραμικών όσο και των παραδοσιακών λαμινάντων PTFE.Σχεδιασμένα ειδικά για υψηλή αξιοπιστία της επικάλυψης μέσω της τρύπας σε εφαρμογές με γραμμή ταινίας και μικροταινίες, το TMM4 κατασκευάζεται από κεραμικό, πολυμερές σύνθετο με βάση υδρογονάνθρακες.Αυτό το καινοτόμο υλικό προσφέρει ισχυρές μηχανικές ιδιότητες και εξαιρετική χημική αντοχή χωρίς τις εξειδικευμένες τεχνικές παραγωγής που απαιτούνται συχνά για τα κεραμικά και το PTFE.
Βασικά χαρακτηριστικά του Rogers TMM4 PCB
1. Διηλεκτρικές ιδιότητες
Το TMM4 PCB παρουσιάζει μια διηλεκτρική σταθερά (Dk) 4,5 ± 0,045 στα 10 GHz, η οποία είναι απαραίτητη για την αποτελεσματική μετάδοση σήματος.,Επιπλέον, η διηλεκτρική σταθερά μπορεί να φθάσει έως 4,7 στην περιοχή 8 GHz έως 40 GHz, καθιστώντας την εξαιρετικά ευπροσάρμοστη για διάφορες εφαρμογές ραδιοσυχνοτήτων.
2. Χαμηλός συντελεστής διάσπασης
Με συντελεστή διάσπασης (Df) 0,002 στα 10 GHz, το TMM4 PCB ελαχιστοποιεί την απώλεια ενέργειας κατά τη μετάδοση του σήματος.βελτίωση της συνολικής αποτελεσματικότητας του συστήματος.
3Θερμική σταθερότητα
Το PCB TMM4 είναι ικανό να αντέχει υψηλές θερμοκρασίες, με θερμοκρασία αποσύνθεσης (Td) 425 °C.Αυτή η θερμική σταθερότητα είναι ζωτικής σημασίας για εφαρμογές που μπορεί να υποστούν σημαντική θερμική πίεσηΤο υλικό διαθέτει επίσης θερμική αγωγιμότητα 0,7 W/mK, προωθώντας την αποτελεσματική διάχυση της θερμότητας.
4Συντελεστής θερμικής διαστολής (CTE)
Οι τιμές CTE για το TMM4 PCB ταιριάζουν καλά με το χαλκό, με 16 ppm/K στους άξονες X και Y και 21 ppm/K στον άξονα Z. Αυτή η αντιστοίχιση βοηθά στην πρόληψη της παραμόρφωσης και της αποστρώσεως,διασφάλιση αξιόπιστης απόδοσης υπό διαφορετικές συνθήκες θερμοκρασίας.
Μηχανικές και φυσικές ιδιότητες
5Μηχανική αντοχή
Το PCB TMM4 διαθέτει ισχυρές μηχανικές ιδιότητες, συμπεριλαμβανομένης της κάμψης 15,91 kpsi και του εύρους κάμψης 1,76 Mpsi.Αυτές οι ιδιότητες παρέχουν αντοχή και αντοχή σε μηχανικές πιέσεις, απαραίτητη για τη διατήρηση της ακεραιότητας σε απαιτητικά περιβάλλοντα.
6. Απορρόφηση υγρασίας
Με ποσοστό απορρόφησης υγρασίας 0,07% για πάχος 0,050 ιντσών και 0,18% για πάχος 0,125 ιντσών, το PCB TMM4 είναι εξαιρετικά ανθεκτικό στις περιβαλλοντικές αλλαγές, γεγονός που είναι κρίσιμο για τη διατήρηση των επιδόσεων με την πάροδο του χρόνου.
7Χημική συμβατότητα
Το PCB TMM4 είναι συμβατό με διαδικασίες χωρίς μόλυβδο, καθιστώντας το κατάλληλο για τα σύγχρονα πρότυπα παραγωγής.
| Ιδιοκτησία | TMM4 | Κατεύθυνση | Μονάδες | Υπόθεση | Μέθοδος δοκιμής | |
| Η διηλεκτρική σταθερά,εΠρόοδος | 4.5±0.045 | Z | 10 GHz | IPC-TM-650 2.5.5.5 | ||
| Η διηλεκτρική σταθερά,εΣχεδιασμός | 4.7 | - | - | 8GHz έως 40GHz | Μέθοδος διαφορικού μήκους φάσης | |
| Παράγοντας διάσπασης (διαδικασία) | 0.002 | Z | - | 10 GHz | IPC-TM-650 2.5.5.5 | |
| Θερμικός συντελεστής της διηλεκτρικής σταθεράς | +15 | - | ppm/°K | -55°C-125°C | IPC-TM-650 2.5.5.5 | |
| Αντίσταση μόνωσης | > 2000 | - | Γεια σου. | C/96/60/95 | ΑΣTM D257 | |
| Αντίσταση όγκου | 6 x 108 | - | Μωμ. | - | ΑΣTM D257 | |
| Αντίσταση επιφάνειας | 1 x 109 | - | Μωμ. | - | ΑΣTM D257 | |
| Ηλεκτρική αντοχή (διαλεκτρική αντοχή) | 371 | Z | V/mil | - | Μέθοδος IPC-TM-650 2.5.6.2 | |
| Θερμικές ιδιότητες | ||||||
| Θερμοκρασία αποσύνθεσης (Td) | 425 | 425 | °CTGA | - | ΑΣTM D3850 | |
| Συντελεστής θερμικής διαστολής - x | 16 | X | ppm/K | 0 έως 140 °C | ΑΣTM E 831 IPC-TM-650, 2.4.41 | |
| Συντελεστής θερμικής διαστολής - Y | 16 | Y | ppm/K | 0 έως 140 °C | ΑΣTM E 831 IPC-TM-650, 2.4.41 | |
| Συντελεστής θερμικής διαστολής - Z | 21 | Z | ppm/K | 0 έως 140 °C | ΑΣTM E 831 IPC-TM-650, 2.4.41 | |
| Θερμική αγωγιμότητα | 0.7 | Z | W/m/K | 80 °C | ΑΣTM C518 | |
| Μηχανικές ιδιότητες | ||||||
| Δυνατότητα απολέπισης χαλκού μετά από θερμική πίεση | 5.7 (1.0) | X,Y | Δοκιμαστικό σύστημα | μετά τη συγκόλληση 1 ουγγ. | Μέθοδος IPC-TM-650 2.4.8 | |
| Δυνατότητα κάμψης (MD/CMD) | 15.91 | X,Y | kpsi | Α | ΑΣTM D790 | |
| Μοντέλο κάμψης (MD/CMD) | 1.76 | X,Y | Mpsi | Α | ΑΣTM D790 | |
| Φυσικές Ιδιότητες | ||||||
| Απορρόφηση υγρασίας (2X2) | 1.27 mm (0,050") | 0.07 | - | % | D/24/23 | ΑΣTM D570 |
| 3.18mm (0.125") | 0.18 | |||||
| Ειδική βαρύτητα | 2.07 | - | - | Α | ΑΣTM D792 | |
| Ειδική θερμική ικανότητα | 0.83 | - | Υ/γ/Κ | Α | Υπολογισμός | |
| Συμβατό με διαδικασία χωρίς μόλυβδο | Ναι. | - | - | - | - | |
Συγκρότηση και κατασκευή PCB
Διαμόρφωση: 2 στρώματα άκαμπτων PCB
Διάταξη χαλκού 1: 35 μm
Rogers TMM4 Core: 0,762 mm (30 mil)
Διάταξη χαλκού 2: 35 μm
Διάμετρος πίνακα: 192 mm x 115 mm (±0,15 mm)
Ελάχιστο ίχνος / χώρος: 5/7 mils
Ελάχιστο μέγεθος τρύπας: 0,5 mm
Τελειωμένο πάχος πλάκας: 0,8 mm
Τελειωμένο βάρος χαλκού: 1 ουγκιά (1,4 ml) για τα εξωτερικά στρώματα
Δυνατότητα εκτόξευσης:
Επιφανειακό φινίρισμα: Χρυσός βύθισης
Σιδεροειδή και μαντήλα συγκόλλησης:
Επάνω σε μεταξένια οθόνη: Λευκό
Κατώτατη μεταξοειδής οθόνη: Καμία
Πάνω μάσκα συγκόλλησης: πράσινη
Κατώτατη μάσκα συγκόλλησης: Καμία
Εξασφάλιση ποιότητας: 100% ηλεκτρική δοκιμή πριν από την αποστολή.
Τυπικές εφαρμογές
Το Rogers TMM4 PCB είναι ευπροσάρμοστο, καθιστώντας το κατάλληλο για μια σειρά εφαρμογών, συμπεριλαμβανομένων:
Συστήματα ραδιοσυχνοτήτων και μικροκυμάτων
Συσκευές και συσκευές για τη μεταφορά ηλεκτρικής ενέργειας
Φιλτράρια και ζεύγματα
Συστήματα δορυφορικής επικοινωνίας
Άντενες παγκόσμιων συστημάτων εντοπισμού θέσης (GPS)
Άλλες συσκευές
Μηχανές και συσκευές για την κατασκευή ηλεκτρικών συσκευών
Ελέγχοντες τσιπ
| Υλικό PCB: | Σύνθετο από κεραμικό, υδρογονάνθρακα και θερμοστερό πολυμερές |
| Ονομαστής: | TMM4 |
| Διορθωτική σταθερά: | 4.5 ± 0,045 (επεξεργασία), 4.7 (σχεδιασμός) |
| Αριθμός στρωμάτων: | 1 στρώμα, 2 στρώματα |
| Βάρος χαλκού: | 0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm) |
| Δυνατότητα εκτόξευσης: | 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762mm), 50mil (1.270mm), 60mil (1.524mm), 75mil (1.905mm), 100mil (2.540mm), 125mil (3.175mm) |
| Μέγεθος PCB: | ≤ 400 mm × 500 mm |
| Μάσκα συγκόλλησης: | Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κλπ. |
| Εκτέλεση επιφάνειας: | Γυμνό χαλκό, HASL, ENIG, κασσίτερο βύθισης, καθαρό χρυσό (χωρίς νικέλιο κάτω από το χρυσό), OSP. |
